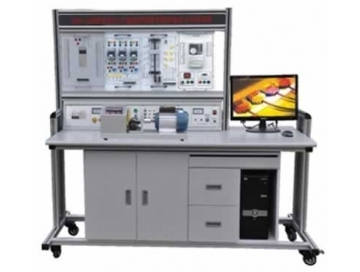

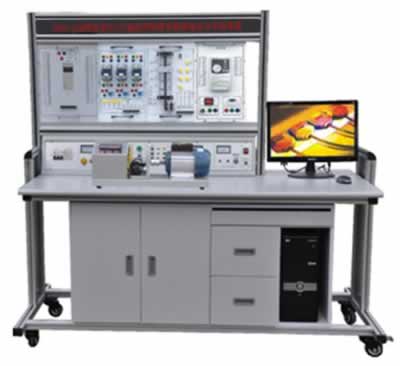

TRYS-02D網絡型PLC可編程控制器變頻調速綜合實驗裝置

一、網絡型PLC可編程控制器變頻調速綜合實驗裝置簡介

TRYS-02D網絡型PLC可編程控制器變頻調速綜合實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學系統、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。

二、網絡型PLC可編程控制器變頻調速綜合實驗裝置特點：

1、實驗裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX1N-40MR主機集成數字量I/O（24路數字量輸入/16路數字量輸出）

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

6、PLC主機網絡實驗教學：

該實驗裝置具有兩種通訊模式：A、1：N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信實驗；B、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。

三、網絡型PLC可編程控制器變頻調速綜合實驗裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：

3、PLC可編程控制器操作桌

4、編程應用軟件

5、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

四、網絡型PLC可編程控制器變頻調速綜合實驗裝置技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出

D．+5V/1A直流穩壓輸出

E．0-15V可調直流輸出0-20mA可調電流輸出

F．恒流源

3、PLC可編程控制器：三菱FX1N-40MR（輸入24點，輸出16點），

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、網絡型PLC可編程控制器變頻調速綜合實驗裝置基本實驗項目
