TRYS-02APLC可編程控制單片機實驗開發系統綜合實驗裝置

一、PLC可編程控制單片機實驗開發系統綜合實驗裝置特點:

1、實驗裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

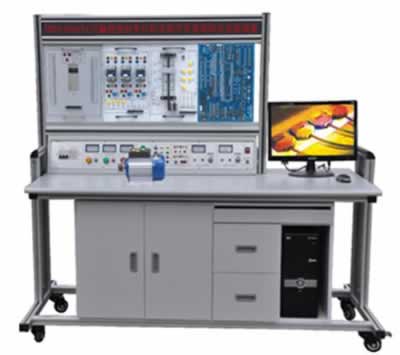

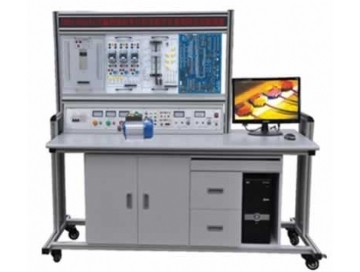

PLC可編程控制單片機實驗開發系統綜合實驗裝置

二、PLC可編程控制單片機實驗開發系統綜合實驗裝置構成:

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：

（1）PLC001交通信號燈PLC自動控制實驗掛箱	（2）PLC002攪拌器的PLC自動控制實驗掛箱
（3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物）	（4）PLC004四層電梯的PLC自動控制實驗掛箱（實物）
（5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物）	（6）PLC006藝術彩燈造型的PLC控制實驗掛箱
（7）PLC007電機的自動控制實驗掛箱（實物）	（8）PLC008步進電機的PLC控制實驗掛箱（實物）
（9）PLC009模擬電視發射塔實驗掛箱	（10）PLC010自動送料裝車系統實驗掛箱
（11）PLC011自動售貨機實驗掛箱	（12）PLC012自動成型系統實驗掛箱
（13）PLC013水塔自動供水系統實驗掛箱	（14）PLC014郵件自動分揀系統實驗掛箱
（15）PLC015自動洗衣機系統實驗掛箱	（16）PLC016電鍍系統實驗掛箱
（17）PLC017繼電器控制實驗掛箱（一）	（18）三相鼠籠電動機380VY/△接法
（19）基礎實驗掛箱

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、工控組態軟件

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）

9、電腦或手持編程器（用戶自備或代購）

三、PLC可編程控制單片機實驗開發系統綜合實驗裝置技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點）

4、重量：100Kg

5、外形尺寸：160×75×150cm3

四、PLC可編程控制單片機實驗開發系統綜合實驗裝置基本實驗項目

1、PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗	2．定時器、計數器功能實驗
3．跳轉、分支功能實驗	4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗	6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗	8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗（實物）	10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選擇控制實驗（實物）	12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗（實物）	14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗	16．自動送料裝車系統控制實驗
17．自動售貨機實驗	18．自動成型實驗
19．水塔自動供水控制系統實驗	20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗	22．電鍍過程控制實驗
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)	24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)	26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗	28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

2、單片機實驗系統：

MCS-51單片機實驗

軟件實驗：外部數據存儲器擴展

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區傳送子程序
實驗五數據排序?qū)嶒?yàn)	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九脈沖計數（定時/計數實驗）	實驗十電腦時鐘（定時器、中斷器綜合實驗）
實驗十一二進制轉換到BCD	實驗十二二進制轉換到ASCII
實驗十三八段數碼管顯示	實驗十四鍵盤掃描顯示實驗

硬件實驗：自搭接硬件電路實驗提示

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P3.3輸入，P1口輸出	實驗四工業順序控制（中斷控制）
實驗五8255A.B.C輸出方波	實驗六8255PA口控制PB口
實驗七8255控制交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一電子音響	實驗十二繼電器控制
實驗十三步進電機實驗	實驗十四8253方波
實驗十五串并轉換實驗	實驗十六外部存儲器擴展實驗
實驗十七M(jìn)CS-51串行口應用實驗㈠——雙機通信	實驗十八MCS-51串行口應用實驗㈡——與PC機通信
實驗十九溫度閉環控制	實驗二十小直流電機調速實驗
實驗二十一外部中斷（急救車與交通燈）

8088/8086系列微機實驗：軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區移動
實驗五數據排序?qū)嶒?yàn)	實驗六找“零”個數
實驗七32位二進制乘法	實驗八多分支程序
實驗九顯示子程序	實驗十鍵盤掃描顯示實驗
實驗十一二進制轉換到BCD	實驗十二二進制轉換到ASCII

硬件實驗：自搭接硬件電路實驗提示

實驗一8255并行口實驗㈠：A.B.C口輸出方波	實驗二8255并行口實驗㈡：PA口控制PB口
實驗三8255并行口實驗㈢：控制交通燈	實驗四簡單I/O口擴展
實驗五A/D轉換實驗	實驗六D/A轉換實驗㈠：輸出方波
實驗七D/A轉換實驗㈠：輸出鋸齒波	實驗八8259中斷控制器實驗實驗九定時／計數器：8253方波
實驗十繼電器控制	實驗十一8251串行通信實驗㈠：自發自收
實驗十二8251串行通信實驗㈡：與PC通信	實驗十三步進電機控制
實驗十四小直流電機調速實驗	實驗十五溫度閉環控制
實驗十六音頻驅動實驗

MCS-96單片機實驗：軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區傳送子程序
實驗五數據排序?qū)嶒?yàn)	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九定時器1實驗——定時中斷	實驗十定時器T1和T2同時產生中斷
實驗十一80C196外部中斷實驗	實驗十二80C196軟件方法產生中斷
實驗十三利用HSI測脈沖寬度	實驗十四利用HSI測量單脈沖寬度
實驗十五利用HSO產生單脈沖	實驗十六利用HSO產生連續脈沖
實驗十七軟件定時器	實驗十八80C196A/D轉換實驗
實驗十九利用80C196的PWM產生各種波形	實驗二十二進制轉換到BCD進制轉換到ASCII

硬件實驗：自搭接硬件電路實驗提示

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P2.6輸入，P1口輸出	實驗四工業順序控制
實驗五8255A.B.C輸出方波	實驗六8255PA口控制PB口
實驗七8255控制交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一繼電器控制	實驗十二8253方波
實驗十三80C196串行口實驗	實驗十四LED七段數碼管顯示實驗
實驗十五鍵盤顯示綜合實驗	實驗十六音頻驅動實驗
實驗十七步進電機實驗	實驗十八直流電機實驗
實驗十九外部中斷（急救車與交通燈）
