TRYX-01PLC可編程控制器實訓裝置

一、PLC可編程控制器實訓裝置簡介

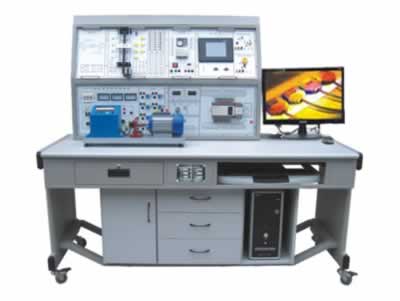

TRYX-01PLC可編程控制器實訓裝置集可編程邏輯控制器、GxDeveloper編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在PLC可編程控制器實訓裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。PLC可編程控制器實訓裝置配備的主機采用應用廣泛的日本三菱FX系列（FX1N-40MR內置數字量輸入24路數字量輸出16路）可編程控制器，配套SC-09通信編程電纜、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。

PLC可編程控制器實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、PLC可編程控制器實訓裝置技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)

3、裝置容量：＜500VA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流、過載保護裝置

三、PLC可編程控制器實訓裝置基本配置及功能

1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4、控制柜：

（1）交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

（2）定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

（3）直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

（4）主機實訓組件

配置三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入16路數字量輸出）、RS-422通信口、SC-09通信編程電纜（也可選用其他品牌主機，價格另儀）。

5、實訓模塊組件

6.三相鼠籠異步電機，交流380V/△1臺

7.PLC仿真實訓軟件主要功能和特點

（1）通過FLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

四、PLC可編程控制器實訓裝置實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（二）PLC模擬控制應用實訓

（三）PLC實物控制實訓

21.直線運動位置檢測、定位控制（實物）

22.步進電機運動控制（實物）
