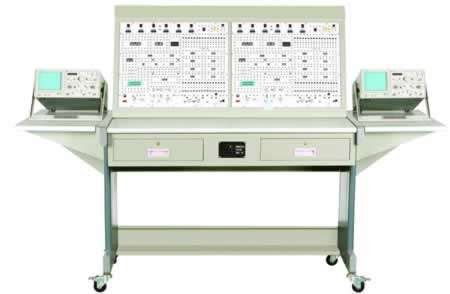

TRYDZ-01B雙組型數字電路實驗裝置
一、雙組型數字電路實驗裝置,數字電路實訓設備置配備
TRYDZ-01B雙組型數字電路實驗裝置、雙組型數字電路實驗裝置,數字電路實訓設備主要由實驗控制屏和實驗桌兩部分組成。實驗控制屏由兩套數電功能板組成,可以同時開設兩組數電實驗。主要功能組成如下:直流穩壓電源壓電源:±5V/1A兩路;0.0~18V/0.75A連續可調兩路(通過適當?shù)倪B接,可得到0~±18V及0~36V連續可調電源),+5V電源還設有短路報警、指示功能,以上電源均有短路軟截止自動恢復保護功能。
脈沖信號源:計數脈沖源0.5Hz~300kHz分檔連續可調;輸出四路BCD碼基頻、二十分頻、四分頻、八分頻,基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調,每檔附近又可進行細調;正負各兩路輸出的單次脈沖源。
提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進制譯碼顯示器(六位)、撥碼盤、復位按鈕、楊聲器、音樂片及電位器等。
還設有高可靠圓腳集成塊插座(40P2只、28P1只、24P1只、16P5只、14P6只、8P2只)及鍍銀長紫銅管等,供插各種集成塊及器件等。
數電實驗臺功能板設有可裝、卸固定線路實驗小板的插座四只,可選購數字EDA下載板。
二、雙組型數字電路實驗裝置,數字電路實訓設備技術性能
1、輸入電源:?jiǎn)蜗嗳€(xiàn)220V±10%50Hz
2、工作環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<200VA
4、實驗臺外形尺寸:155×80×123cm3
三、雙組型數字電路實驗裝置,數字電路實訓設備基本實驗內容
實驗臺提供數電實驗指導書,具有相當?shù)纳疃群蛷V度,各級各類學??筛鶕?jù)自己教學的需要進行選擇,還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.晶體管開關特性、限幅器與鉗位器
2.TTL集成邏輯門的邏輯功能與參數測試
3.CMOS集成邏輯門的邏輯功能與參數測試
4.集成邏輯電路的連接和驅動
5.組合邏輯電路的設計與測試
6.譯碼器及其應用
7.數據選擇器及其應用
8.觸發器及其應用
9.計數器及其應用
10.移位寄存器及其應用
11.脈沖分配器及其應用
12.使用門電路產生脈沖信號——自激多諧振蕩器
13.單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路
14.555時基電路及其應用
15.D/A、A/D轉換器
16.智力競賽搶答裝置——綜合性實驗
17.電子秒表——綜合性實驗
18.三位半直流數字電壓表——綜合性實驗
19.數字頻率計——綜合性實驗
20.拔河游戲機——趣味性、綜合性實驗
21.隨機存取存儲器2114A及其應用——綜合性實驗
22.在系統可編程數字器件設計實驗(配Lattice公司4128V下載板)雙組型數字電路實驗裝置,數字電路實訓設備相關產品:
