TRYGY-01A電子技能及生產工藝流水線創新實訓裝置

一、電子技能及生產工藝流水線創新實訓裝置簡介

TRYGY-01A電子技能及生產工藝流水線創新實訓裝置是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業教學儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。掌握SMT（表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。電子技能及生產工藝流水線創新實訓裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想教學設備。電子技能及生產工藝流水線創新實訓裝置,電子技能實訓臺,電子工藝實訓設備

二、電子技能及生產工藝流水線創新實訓裝置特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、創新性：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、電子技能及生產工藝流水線創新實訓裝置技術性能

（一）輸入電源：單相三線220V±10%50Hz

（二）輸出電源：

1.直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；

2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；

3.函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示。

4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

（三）工作環境：溫度-10℃～+40℃

（四）裝置容量：＜500VA

（五）實訓臺外形尺寸：1200mm×750mm×2000mm

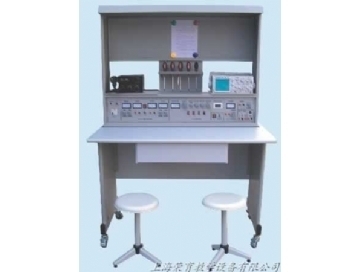

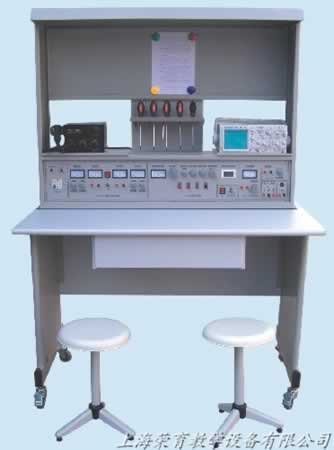

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）電源總控臺：最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；

（四）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小+字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。

（五）實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

五、電子技能及生產工藝流水線創新實訓裝置實訓項目

（一）電子線路基本認識實訓

1.常用電子元器件的分類與封裝識別

2.常用電子元器件的質量測量工藝

3.產品裝配圖、方框圖、電路原理圖等知識

（二）電子元器件檢測實訓

1.電阻電容的識別與檢測

2.二極管的識別與檢測（管腳、材料、特性）

3.晶體管的識別與檢測（管腳、材料、特性）

4.場效應管的識別與檢測（管腳、材料、特性）

5.集成運算放大器的識別與檢測（管腳、性能指標）

6.中小規模數字集成電路（管腳、性能指標）

7.開關、繼電器、電聲器件的識別與檢測

（三）電子產品線路板焊接工藝實訓

1.焊接工具使用

2.焊接材料的種類與選用

3.手工焊接步驟

4.焊接質量分析

5.工業生產中的焊接技術介紹

（四）表面貼片技術（SMT）實訓

1.SMT元器件分類與認識

2.SMT印制線路板設計與制作（另購設備）

3.SMT工藝流程

4.SMT組裝系統介紹

（五）產品裝配、焊接、調試、檢測實訓：是上述四（五）的1至24項。
