電子工藝實訓考核臺,電子工藝技術教學設備
- 型號：TRYGY-01E
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 電工電子電氣控制實訓考核 / 內容
- 產品詳情

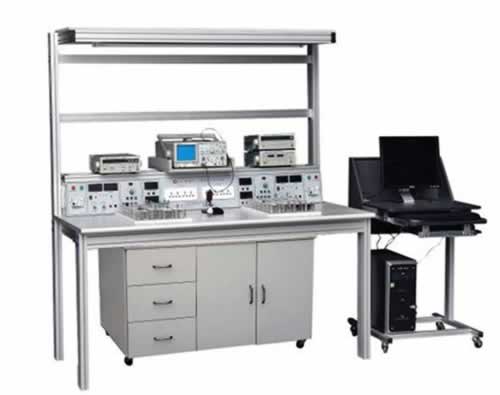

TRYGY-01E電子工藝實訓考核臺,電子工藝技術教學設備
一、電子工藝實訓考核臺功能簡介：
TRYGY-01E電子工藝實訓考核臺適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工電子技術》中模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

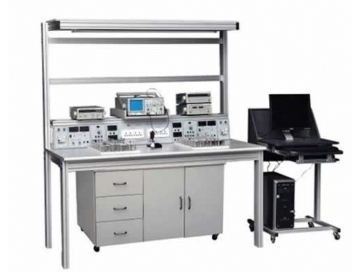

電子工藝實訓考核臺,電子工藝技術教學設備,電工電子技術實訓裝置
二、電子工藝實訓考核臺技術指標：
1.工作電源：兩相三線AC220V±10%50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×850×1800mm
4.整機功耗：≤1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子工藝實訓考核臺功能特點
電子工藝實訓考核臺大體構成上分：鋁合金活動框架、電源臺、實驗元件盒。
電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC30V），一只精密數字電流表（DC2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
實訓臺配置的實驗元件盒，實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
四、電子工藝實訓考核臺配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
電子工藝實訓桌 |
1600*850*1800mm |
1 |
張 |
鋁合金框架 |
|
2 |
電子工藝電源臺 |
1515*230*230mm |
1 |
臺 |
鐵質 |
|
3 |
函數發生器0.1HZ~2MHZ （正弦波、三角波、方波） |
CA1634 |
1 |
臺 |
|
|
4 |
電工電子創新模塊 |
1 |
套 |
||
|
5 |
實驗連接線 |
1 |
套 |
||
|
6 |
電腦小推車 |
1 |
臺 |
||
|
7 |
航空插連接線 |
1 |
條 |
4米 | |
|
8 |
日光燈座（連燈） |
1 |
套 |
||
|
9 |
雙蹤示波器 |
CA620 |
1 |
臺 |
|
|
10 |
數字毫伏表 |
2171D |
1 |
臺 |
|
|
11 |
數字頻率計 |
F1000 |
1 |
臺 |
|
|
12 |
編程器 |
1 |
臺 |
配套工具
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
|
1 |
烙鐵（帶架） |
35W |
套 |
1 |
|
2 |
剝線鉗 |
鴻義 |
把 |
1 |
|
3 |
斜口鉗 |
6寸 |
把 |
1 |
|
4 |
尖嘴鉗 |
6寸 |
把 |
1 |
|
5 |
十字螺絲刀 |
新發 |
把 |
1 |
|
6 |
一字螺絲刀 |
新發 |
把 |
1 |
|
7 |
一字螺絲刀（?。?/P> |
得力 |
把 |
1 |
|
8 |
十字螺絲刀（小） |
得力 |
把 |
|
|
9 |
美工刀 |
把 |
1 |
電工電子創新模塊清單：
|
元件名稱 |
型號 |
數量 |
備注 |
|
電阻 |
0.5Ω |
1 |
1/2W |
|
電阻 |
1Ω |
1 |
1/2W |
|
電阻 |
5.1Ω |
2 |
1/2W |
|
電阻 |
51Ω |
1 |
1/2W |
|
電阻 |
100Ω |
3 |
1/4W |
|
電阻 |
150Ω |
1 |
1/4W |
|
電阻 |
200Ω |
1 |
1/4W |
|
電阻 |
300Ω |
2 |
1/4W |
|
電阻 |
330Ω |
2 |
1/4W |
|
電阻 |
430Ω |
1 |
1/4W |
|
電阻 |
470Ω |
1 |
1/4W |
|
電阻 |
510Ω |
2 |
1/4W |
|
電阻 |
680Ω |
2 |
1/4W |
|
電阻 |
820Ω |
2 |
1/4W |
|
電阻 |
1K |
3 |
1/4W |
|
電阻 |
1.5K |
1 |
1/4W |
|
電阻 |
2K |
2 |
1/4W |
|
電阻 |
2.4K |
2 |
1/4W |
|
電阻 |
2.7K |
1 |
1/4W |
|
電阻 |
3.3K |
3 |
1/4W |
|
電阻 |
3.9K |
1 |
1/4W |
|
電阻 |
4.7K |
1 |
1/4W |
|
電阻 |
5.1K |
1 |
1/4W |
|
電阻 |
6.8K |
2 |
1/4W |
|
電阻 |
10K |
4 |
1/4W |
|
電阻 |
13K |
1 |
1/4W |
|
電阻 |
20K |
2 |
1/4W |
|
電阻 |
39K |
2 |
1/4W |
|
電阻 |
51K |
1 |
1/4W |
|
電阻 |
100K |
2 |
1/4W |
|
電阻 |
200K |
1 |
1/4W |
|
電阻 |
1M |
1 |
1/4W |
|
電阻 |
10M |
1 |
1/4W |
|
電位器 |
470Ω |
1 |
1/2W |
|
電位器 |
1K |
2 |
1/2W |
|
電位器 |
4.7K |
1 |
1/2W |
|
電位器 |
10K |
1 |
1/2W |
|
電位器 |
22K |
1 |
1/2W |
|
電位器 |
100K |
1 |
1/2W |
|
電位器 |
470K |
2 |
1/2W |
|
電解電容 |
1UF |
1 |
16V |
|
電解電容 |
10UF |
3 |
16V |
|
電解電容 |
47UF |
3 |
16V |
|
電解電容 |
220UF |
1 |
35V |
|
電解電容 |
470UF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
0.01UF |
3 |
63V |
|
瓷片電容 |
0.1UF |
1 |
63V |
|
瓷片電容 |
0.47UF |
1 |
63V |
|
瓷片電容 |
2UF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變壓器 |
220/6V.6V.24V |
1 |
8W |
|
電感 |
8Ω |
1 |
|
|
電感 |
390UH |
1 |
|
|
電感(鎮流器) |
8W |
1 |
|
|
二極管 |
4007 |
4 |
|
|
二極管 |
2AP9 |
1 |
|
|
發光二極管 |
2 |
||
|
穩壓二極管 |
2CW54 |
1 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
晶振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單結管 |
BT33 |
1 |
|
|
晶閘管 |
KP1 |
2 |
|
|
三極管 |
3DG6 |
2 |
|
|
三極管 |
3DG12 |
1 |
|
|
三極管 |
3AX31 |
2 |
|
|
三極管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
6V0.1A |
1 |
|
|
開關 |
4 |
||
|
喇叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
音樂集成 |
4V |
1 |
|
|
電平開關和邏輯電平指示 |
1 |
||
|
燈泡 |
220V/15W |
12 |
自備 |
|
燈座 |
12 |
||
|
條形磁鐵 |
1 |
||
|
原副線圈 |
1 |
||
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
200MA |
1 |
|
|
直流電表 |
1V |
1 |
|
|
直流電表 |
15V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
2 |
||
|
起動器 |
1 |
||
|
集成座 |
14腳 |
2 |
|
|
集成座 |
16腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定時器 |
NE555 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL非門 |
74LS04 |
1 |
|
|
TTL與門 |
74LS08 |
1 |
|
|
TTL與非門 |
74LS20 |
1 |
|
|
TTL或門 |
74LS32 |
1 |
|
|
譯碼器 |
74LS42 |
1 |
|
|
TTL觸發器 |
74LS74 |
1 |
|
|
七段譯碼器 |
74LS247 |
1 |
|
|
全加器 |
74LS283 |
1 |
|
|
CMOS或非門 |
CD4002 |
1 |
|
|
共陽數碼器 |
546R |
1 |
|
|
交流接觸器 |
CJ10﹣10A380V |
5 |
|
|
按鈕﹣紅 |
LA19﹣11 |
2 |
|
|
按鈕﹣綠 |
LA19﹣11 |
4 |
|
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A380V |
2 |
|
|
電動機 |
△接380V |
