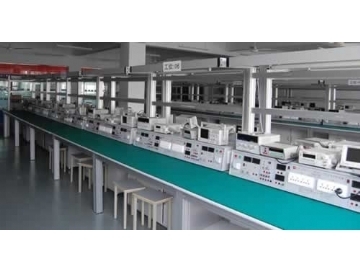

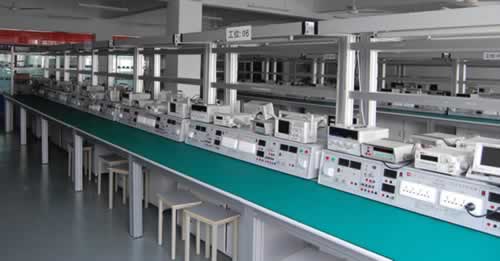

TRYGY-02C電子生產實訓流水線實訓設備

一、電子生產實訓流水線實訓設備簡介：

TRYGY-02C電子生產實訓流水線實訓設備是模擬電子產品的生產加工過程而設計的技能型實訓設備?？蛇M行元件整腳、插件、焊接、切腳、補焊、調試、檢測等電子產品生產加工操作模擬。用于培養學生的實際動手操作能力，使學員了解電子產品制造過程、熟悉電子產品工藝，掌握電子產品的操作技能，摸擬企業實際生產現場進行零距離的實訓操作。適用于廣大中專職校技工院校及農民工轉化等的操作培訓，滿足國家職業技能鑒定中心無線電裝配調試中級工考證要求。

二、電子生產實訓流水線實訓設備技術指標及功能介紹：

1、采用分節結構，每節1.98米，雙面對座共計4個工位，每工位長度0.975米。

2、實訓臺面雙面總寬1200mm（單面總寬600mm），工作臺面高度750±20mm，線體總高度約為1900mm。

3、實訓臺上方400mm處設擱板，寬度為400mm，另配有儀器用電源插座。

4、實訓臺采用三聚氰胺雙面貼面板，耐磨、防劃、不易損壞，臺邊采用鋁型材包邊，經久耐用。

5、掛圖區采用鋁合金結構，橫梁為開模定制的專用工業鋁型材，高強度設計，美觀耐用；工藝卡板可以方便的進行拆裝，任意更換位置。

6、工位配置：

A、40瓦日光燈照明，每節2只；保證操作光源充足明亮；

B、臺板下設工具柜，每工位設1個；可存放元器件和工具，便于進行教學管理；

C、標準通用電源插座每工位設1個，置于每個工具柜上部；

D、總電源控制箱采用漏電保護開關進行電源控制，提供4路單相220V交流輸出.

E、烙鐵插孔，每工位設1個；

F、鋪有綠色防靜電橡膠皮。

F、機架用40×30mm矩形鋼管制造。

G、外觀處理：鈑金件、機架表面采用靜電噴塑，堅固美觀。

三、電子生產實訓流水線實訓設備實訓內容

1、手工焊接技術實訓：不但能實施PHT元件的手工焊接實習，而且能進行SMT元件的手工焊接實習，從而使學生能全面掌握焊接技能和拆焊技能。

2、元件識別和檢測實訓：提高學生識別和檢測元件的能力。

3、電子整機組裝、維修實訓：通過教學內容和實訓項目的整合和調整，能與國家職業技能鑒定中心無線電裝配調試中級工要求一致。另外，通過組織，也可模擬電子整機生產線的整個生產過程。
