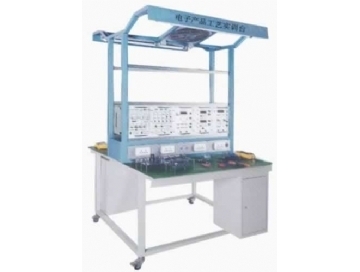

TRYGY-01G雙面四組型電子產品焊接與工藝實訓臺

一、電子產品焊接與工藝實訓臺功能簡介：

TRYGY-01G 雙面四組型電子產品焊接與工藝實訓臺是通過實訓使學生掌握電子產品的工藝設計知識，并通過電子產品自我制作，掌握基本技能要求，如：安全操作、元器件及其封裝的識別、元器件的安裝、手工焊接、調試、故障排除、產品質量保證等實踐動手能力；通過波峰焊（接插件焊接技術）了解傳統電子產品組裝技術，掌握波峰焊基本工藝流程。通過SMT（表面貼裝技術）了解先進電子組裝技術，掌握SMT基本工藝流程，并親身感受先進制造工藝。電子產品焊接與工藝實訓臺是高度仿真的電子工藝生產線，目的是滿足學生電子制作，電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。為學生自主學習、合作學習、研究性學習提供必要設備，培養學生的實踐能力和創新能力。電子產品焊接與工藝實訓臺適合技工學校、職業培訓學校、職教中心、鑒定站/所、電子類專業《電子工藝》課程的教學鑒定考核。

電子產品焊接實訓臺,電子工藝實訓設備,電子組裝技術實訓裝置

二、電子產品焊接與工藝實訓臺特點

1．靈活性用戶可根據所提供的資源并結合本學校教材現難易程度自行選定實訓的內容。此實訓臺可作手工焊實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

2．綜合性可做為電工、模擬電子、數字電子、機電等專業課程的實訓。本實訓臺配備實訓過程中所需要的工具、實訓線路板及元器件。

3．經濟性此實訓臺為雙人座，每個工位裝有電風扇、照明日光燈、看板（用來夾資料）、儀表臺、插座，工具柜、電烙鐵。學生在這里可以仿真生產過程（如：工藝流程的編制、線路板的焊接、線路板的調試、整體產品的組裝），組裝后的裝配線安全、可防靜電。

4．創新性此產品提供了多種電子元器件和電子產品裝配工具，不但能錘煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

5．配套實訓資料全：每塊所提供的實訓板都有元器件清單，焊接元器件的裝配圖，調試指導書，完成學生的對認識、設計、焊接、調試、檢修等多種技能的實訓。

三、電子產品焊接與工藝實訓臺技術性能：

1.輸入電源:三相四線220V±10%50Hz

2.工作環境:溫度-10℃~+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量:＜200VA

4.外形尺寸:1100mm*1300mm*2000mm(四人座)

四、電子產品焊接與工藝實訓臺基本配置及功能：

實訓裝置由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。

（一）實訓臺

實訓臺上方裝有電風扇、照明日光燈、中間是看板、儀表臺、插座、工具柜、電烙鐵和元件盒。

（二）電源柜

可同時供10個實訓臺的電源。

（三）實訓線路板（4套/臺）

每套配16項電子專業技能訓練散件（專用線路板）

1.簡易催眠器元件包

2.簡易正弦波信號發生器

3.360tres型萬用表元件包

4.六位數顯電子鐘元件包

5.無線對講電路板元件包

6.多路穩壓輸出電源套件

7.聲光控開關套件

8.1.5V點亮LED閃燈套件(帶殼)

9.觸摸開關套件

10.MP3MP4通用充電器套件

11.220V1W長壽命卡口LED節能燈套件

12.簡易門鈴套件

13．新板簡易金屬探測

14．小兔子眨眼睛套件

15．1.5V升壓9V套件

16．聲控小夜燈套件

（四）工具套件（4套/臺）

配常用的萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、恒溫烙鐵、熱風臺、焊錫絲、吸錫器，同時也可以為用戶代辦其它實訓器材。

五、電子產品焊接與工藝實訓臺實訓項目電子產品焊接與工藝實訓臺

1.簡易催眠器的焊接與調試

2.簡易正弦波信號發生器的焊接與調試

3.360tres型萬用表的焊接與調試

4.六位數顯電子鐘的焊接與調試

5.無線對講電路板的焊接與調試

6.多路穩壓輸出電源的焊接與調試

7.聲光控開關的焊接與調試

8.1.5V點亮LED閃燈的焊接與調試

9.觸摸開關的焊接與調試

10.MP3MP4通用充電器的焊接與調試

11.220V1W長壽命卡口LED節能燈的焊接與調試

12.簡易門鈴的焊接與調試

13．新板簡易金屬探測器的焊接與調試

14．小兔子眨眼睛的焊接與調試

15．1.5V升壓9V的焊接與調試
