機床電路實訓考核鑒定裝置,機床電路實驗臺

來源:    作者:    發布時間:2020-7-7 14:34:12

TRY-88A網孔型萬能機床電路實訓考核鑒定裝置

一、機床電路實訓考核鑒定裝置,機床電路實驗臺描述

TRY-88A網孔型萬能機床電路實訓考核鑒定裝置、機床電路實訓考核鑒定裝置,機床電路實驗臺主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎,元器件在網孔板上合理安裝、線路的合理布局,全部由學生自行完成,接近工業現場,有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”等課程的實訓與考核,增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓,其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒炇业母聯Q代,也可作為電工考核的考核設備。

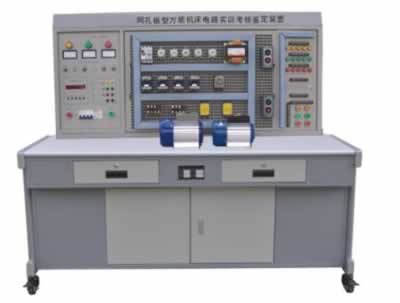

網孔型萬能機床電路實訓考核鑒定裝置

二、機床電路實訓考核鑒定裝置,機床電路實驗臺特點

1、電氣控制線路元件裝在網孔板上,操作方便、機動靈活、易擴展功能或開發新的實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,實訓器材集中在儲存柜內,易管理、規劃化程度高。

3、安全性高,實訓屏上除了安裝電壓型、電流型漏電保護裝置外,380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,系統即告警并切斷總電源,確保設備安全。

4、實訓屏上裝配實訓管理器,可設定實訓或考核時間,記錄實訓、考核誤操作次數,使學訓考核有一個統一的標準。

三、機床電路實訓考核鑒定裝置,機床電路實驗臺技術性能

1、輸入電源:三相四線~380V±10%50Hz

2、溫度:-5℃~+40℃,相對濕度<85%(25℃)

3、裝置容量:<1.5KVA

4、外形尺寸:1500mm×750mm×1350mm

四、機床電路實訓考核鑒定裝置,機床電路實驗臺配置及功能

(一)實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板

1、主控功能板

(1)三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

(2)設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。

(3)三相四線電源輸出,具有單片機機全程監控相間、線間過載或短路自動切斷總電源。

(4)定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實訓時間、定時報警、切斷電源等功能;此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。

2、輔助器件安裝屏

(1)紅、黃、綠信號燈各5只

(2)大功率降壓電阻75Ω/75W3只,能耗制動電阻10Ω/25W1只

(3)控制按鈕6只

(4)整流二極管IN54084只

(5)單相開關1只

(二)網孔板1塊,元器件在其上合理布局,正確走線完成實訓考核項目。

(三)基本實驗器材配備

序號

名稱

數量

單位

序號

名稱

數量

單位

1

交流接觸器

7

17

導線

50

2

熱繼電器

3

18

走線槽

2

3

電子式時間繼電器

2

4

螺旋式熔斷器

6

19

工具1套

萬用表

1

5

直插式熔斷器

3

螺絲刀

1

6

低壓斷路器

1

尖嘴鉗

1

7

電磁閥

1

剝線鉗

1

8

十字開關

1

電工刀

1

9

行程開關

4

電筆

1

10

控制按鈕

6

卷尺

1

11

轉換開關

1

鋼鋸

1

12

控制變壓器

1

shouqiang鉆

1

13

燈頭座

1

20

三相鼠籠式異步電動機(Y)

1

14

電容

2

21

三相鼠籠式異步電動機(△)

1

15

導軌

30

厘米

22

雙速異步電動機

1

16

接線端子

20

23

三相鼠籠式異步電動機(Y/△)

1

(四)實訓桌

實訓桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存柜,可以放置實訓掛箱,還設有四個帶剎車的輪子,便于移動和固定。

五、機床電路實訓考核鑒定裝置,機床電路實驗臺基本實訓考核項目(增加元器件即可增加實訓項目)

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.Y/△啟動自動控制線路

5.用倒順開關三相異步電動機正反轉控制

6.接觸器聯鎖的正反轉控制線路

7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

8.雙速電動機的切換運行控制線路

9.雙重聯鎖的三相異步電動機正反轉控制線路

10.電動葫蘆電氣控制線路

11.C6140普通車床電氣控制線路

12.C650-2普通車床電氣控制線路

13.M7120平面磨床電氣控制線路

14.M7130K平面磨床電氣控制線路

15.M1432A萬能外圓磨床電氣控制線路

16.X62W型萬能銑床電氣控制線路

17.Z3050搖臂鉆床電氣控制線路

18.Z3040B搖臂鉆床電氣控制線路

19.Z35搖臂鉆床電氣控制線路

20.T68臥式鏜床電氣控制線路
