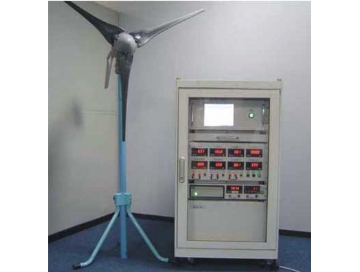

風力發電教學實訓裝置
- 型號:TRYXNY-630
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

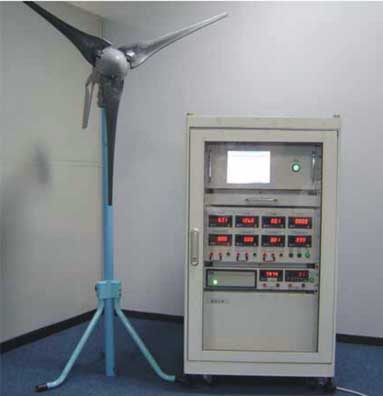

TRYXNY-630風力發電教學實訓裝置
一、風力發電教學實訓裝置簡介
風力發電的原理,是將風能轉換為機械能,利用風力帶動風車葉片旋轉,再透過增速機將旋轉的速度提升來促使發電機發電,這些由發電機輸出之電壓再經過電壓調整器轉換成直流電力儲存在蓄電池中。
風力能與貯能設備為All-in-one整合系統。設備包括8.4吋TFT觸碰式液晶屏幕,Pentium42.8GHZ以上CPU,512MBDDRRAM及40GBHD,2USB及一個Ethernet輸出埠;風力發電機、直流交流轉換器、電池組、資料搜集器及相關之控制單元。可實時執行實驗項目、顯示、儲存結果以及事后進行資料處理分析。非常適合大學材料系、化工系、電機系、機械系等風力發電教學與研究使用。
二、風力發電教學實訓裝置特點
1、中文化觸控式操作接口
2、風力發電直流充電與交流負載輸出波形圖顯示
3、內建8通道資料搜集
4、可直接繪制循環次數對充電或放電容量曲線圖
5、短路及過載保護
三、風力發電教學實訓裝置技術參數
1.輸出功率:400瓦(在風速12.5m/s)
2.輸出電壓:DC12V
3.風葉直徑:1.15公尺
4.起動風速:3.58m/s
5.重量:5.85公斤
6.本體材質:鑄鋁
7.葉片材質:碳纖維合成
8.內建電壓調整器:12V范圍:13.6V-17.0V初始設定為14.1V
直流交流轉換器
1.輸入電壓:DC11-14V
2.最大輸出:AC110V±10%,1000W
3.連續輸出:950W
4.瞬間輸出:2000W
5.最大輸入電流:80A
6.空載耗電流<0.8A
顯示單元
1四位數直流電壓表:輸入電壓:DC0~±30.00V;精度:0.25%讀值
2.四位數直流電流表:輸入電壓:DC0~±10.00A;精度:0.25%讀值
3.四位數直流瓦特表:輸入電壓:DC0~±30.00V;輸入電流:DC0~10A;0.25%讀值
4.四位數交流電壓表:輸入電壓:AC0~150.0V;精度:0.25%讀值
5.四位數交流電流表:輸入電壓:AC0~10.00A;精度:0.25%讀值
6.四位數交流瓦特表:輸入電壓:AC0~150.0V;輸入電流:AC0~10.00A;0.25%
7.四位數交流功率因素表:輸入電壓:AC0~150.0V;輸入電流:AC0~10A;精度:0.25%讀值;顯示-0.5~1~0.5COSθ。
8.數位式溫度表:輸入訊號:熱電耦TType;顯示:-20.0~+199.9℃
9.數位式風速表:輸入訊號:DC0~100mV;顯示:0~999.9m/s
電池組
1.額定電壓:DC12V
2.容量:80AH
主機部份
1.內建控制用計算機:內建8.4"TFT觸控顯示器,Pentium42.8GHzCPU,512MBDDRRAM,記憶容量:40GBHD
2.主畫面顯示參數:溫度、風速、電池電壓、電池電流、交流電壓、交流電流、交流功率、功率因素
3.可實時波型顯示:溫度、風速、電池電壓、電池電流、交流電壓、交流電流、交流功率、功率因素
4.輸出接口:USB、RS232及Ethernet界面
資料擷取及軟件
1.輸入通道/有效解析度:8個/16bit
2.電壓輸入/電流輸入:,±100mV,±500mV,±1V,±2.5V,±5V,±10V/±20mA
3.溫度傳感器種類:K.T.E.R.S.B.N.C.thermocouple
4.精度/通訊接口:±0.1%/RS232
5.中文化軟件適用于Win95/98/ME/XP等作業平臺,可將常用資料名稱及單位儲存在檔案里,方便使用。
6.傳感器型式及取樣速率可自行設定;各信道曲線刻度范圍可各自設定。
7.具有警報設定監視及實時最大值、最小值、平均值顯示功能。
8.可直接顯示溫度、風速、電池電壓、電池電流、交流電壓、交流電流、交流功
率、功率因素。
9.可做實時監控或定時紀錄功能。
10資料輸出可轉換成Excel、Text等資料格式,圖形輸出可轉換成Bitmap格式,另外可觀看個別信道圖形及列印
