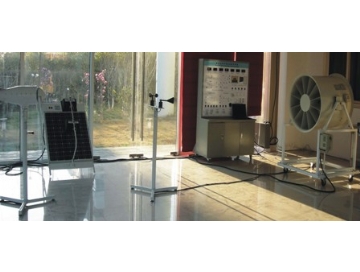

500W風光互補并網發電系統教學實訓臺

1、500W風光互補并網發電系統教學實訓臺應用范圍：

主要提供于職高、大學、研究生、企業技工以風力發電和太陽能并網發電為主課題的研究和培訓。

2、500W風光互補并網發電系統教學實訓臺實訓項目

2、1、永磁同步風力發電機系統運行過程風能量變換演示和實驗

實驗1、風速即轉速與與出功率關系實驗

實驗2、發電機轉速與輸出電壓關系實驗

實驗3、發電機轉速與輸出電流關系實驗

實驗4、發電機轉速與輸出電壓頻率關系實驗

實驗5、風速即轉速與與出功率關系實驗

實驗6、發電機轉速與輸出電壓關系實驗

實驗7、發電機轉速與輸出電流關系實驗

實驗8、發電機轉速與輸出電壓頻率關系實驗

2、2、太陽能電池控制運行過程光能量變換演示和實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

實驗6、在光伏電池不同功率輸出變換下對逆變電源上網影響實驗。

3、500W風光互補并網發電系統教學實訓臺運行技術條件（單相輸出）

3、1、發電單元

風能

◆風洞調速范圍：0～13m/s，功率3KW

◆風力發電機額定輸出充電電壓：12VDC，功率：400W

◆風機類型；永磁同步發電機，上風式

光能

◆光伏模塊功率：100Wp

◆光伏模塊輸出工作電壓：17.5VVDC

◆光伏模塊工作電流：2.85A

◆模擬光源模塊：2000W太陽燈

3、2、充電單元

◆工作電壓：12VDC

◆充電功率：500W

◆充電方式：PWM脈寬調制

◆充電最大電流40A

◆過放保護電壓11V

◆過放恢復電壓12V

◆輸出保護電壓16V

◆卸載開始電壓（出廠值）15.5V

◆卸載開始電流（出廠值）15A

◆保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。

3、3、電力蓄能單元（機內）

◆蓄電池類型：免維護膠體蓄電池

◆蓄電池組容量:12V/65Ah

◆蓄電池數量：1個

3、4、逆變模塊(機內）
A離網逆變模塊

◆直流輸入電壓：10.5V～24VDC

◆額定輸出功率：200W

◆輸出電壓：170V～260VAC
◆頻率范圍：45Hz～53Hz

B并網電源模塊

◆直流輸入電壓：12VDC

◆額定輸出功率：300W

◆輸出電壓：220VAC

◆工作環境：溫度-20℃～50℃
◆保護功能：極性反接、短路、漏電、過熱、過載保護

3、5、控制單元

◆400W/12V風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）

◆風速傳感器：0-60m/s（室內）

◆溫度傳感器：-10℃～100℃（室外）

◆轉速傳感器：0～5000風力發電機轉速檢測顯示（室內）

3、6、負載單元

◆交流線性電阻負載：3～15～120W

◆直流模擬負載：12V/28WLED路燈板

3、7、顯示單元

3、7、1、數字顯示

◆直流電壓表：光電池充電電壓

◆直流電流表：光電池充電電流

◆直流功率表：光電池充電功率

◆交流電壓表：逆變器輸出電壓

◆交流電流表：逆變器輸出電流

◆交流功率表：交流負載使用功率

◆轉速表：風機當前模擬轉速

3、7、2、LED指示

◆太陽能控制器：充電、過壓、欠壓、過放、運行；

◆蓄電池電壓（高-中-低）；

◆并網逆變器并綠/離紅

3、7、3、數碼管顯示

◆通用開＋通用關；光控開＋光控關；光控開＋時控關；

3、8、開關單元

◆交流總開關；交流負載開關；電源并網開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載電壓/電流/功率顯示切換開關。

4、監控軟件

◆PC監控模塊：監控主機、監控軟件。

◆顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
