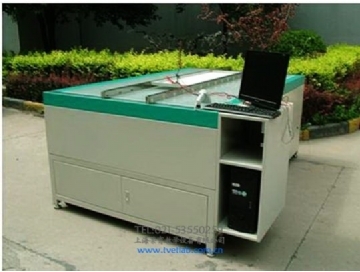

太陽電池組件測試臺
- 型號:TRYXNY-631
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

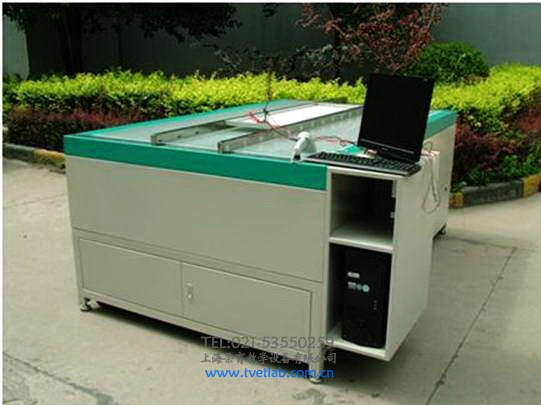

TRYXNY-631太陽電池組件測試臺
一、太陽電池組件測試臺簡介
TRYXNY-631太陽電池組件測試臺是一種采用了新型閃光燈作為光源,用微機控制和管理的太陽電池組件測試臺。測試儀下打光源,可以滿足了生產線上對大功率太陽電池組件的快速測試要求。測試系統的基本工作原理是:當閃光照到被測電池上時,用電子負載控制太陽電池中電流變化,測出電池的伏安特性曲線上的電壓和電流,
本系統可測試太陽電池的伏安特性曲線,測試ISC、VOC、Pmax、Vmax、Imax等參數并具備折算到標準測試條件下的能力。測試數據送入微機進行處理并顯示、打印出來。
二、太陽電池組件測試臺主要技術指標
性能指標 |
參數 | |
概況 |
太陽模擬器等級 |
AAA |
太陽模擬器等級規范 |
IEC60904-9 | |
量測方式 |
標準組件傳遞自動校準光強 | |
測試功能 |
ISC,Voc,Im,Vm,Pm,F(xiàn)F,Rs,Eff和I-V曲線; | |
光學性能 |
測試面積 |
200cm*120cm(最大) |
光源方向 |
下打光光源 | |
光譜等級 |
AM1.5ClassA | |
光強不均勻度 |
±2% | |
光強不穩定度(LTI) |
±1% | |
光強不穩定度(STI) |
±0.5% | |
脈沖寬度 |
4ms | |
燈管壽命 |
30萬次 | |
光強范圍及調節方式 |
600-1250W/m2,設置或自動調節 | |
電壓量測范圍 |
0-7.5V/15V/30V/60V(可定制) | |
電學性能 |
電流量測范圍 |
0-0.75A/1.5A/3A/6A/12A(可定制) |
測量功率的不重復度 |
±0.5% | |
電壓/電流分辨率 |
1/214*量程 | |
測試接線方式 |
四線制 | |
采集系統 |
電壓,電流和光強同時采集 | |
電子負載調節方式 |
正向或反向可設置 | |
系統操作 |
下拉式菜單操作 | |
測試控制方式 |
鍵盤或按鍵控制 | |
軟件系統 |
測試間隔 |
大于9秒 |
數據采集時間 |
2ms~4ms | |
軟件升級 |
免費升級 | |
分選設置 |
可依據Pmax,Isc,Voc,Eff等參數或參數組合分檔 | |
溫度修正 |
自動測溫,自動溫度校正 | |
控制軟件數據庫 |
有.歷次數據和圖像可保存 | |
測試臺尺寸(不含掛箱) |
2500mm*1470mm*950mm | |
機械參數 |
無損傷滑道 |
有,間距可調節 |
供電要求 |
220VAC±10%,5A,50Hz單相電 | |
使用環境 |
25℃±10℃;相對濕度≤80%(25℃) |
三、太陽電池組件測試臺功能特點
1.可測量參數:I-V曲線,短路電流,開路電壓,峰值功率,峰值功率點電壓、電流,定電壓電流,填充因子,轉換效率,光強和環境溫度。
2.自動分檔及顯示功能。可以按定電壓電流自動分檔,并在測試柜上用數字直接顯示分檔結果。方便生產線使用。
3.太陽電池組件采用四線連接,確保了太陽電池電流測量的準確性。
4.同時測量溫度和光強,確保太陽電池溫度和光強自動修正的準確性。
