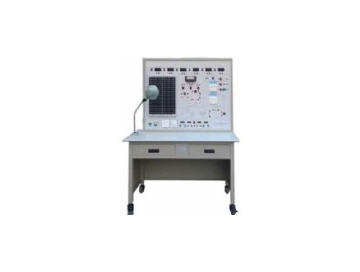

TRYXNY-657太陽能光伏發電實訓系統

太陽能光伏發電實訓系統采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

太陽能光伏發電實訓系統主要指標：

1.太陽能電池：

峰值功率：30W

最大功率電壓：17.5V

最大功率電流：1.95A

開路電壓：22V

短路電流：2.2A

2.太陽能控制器：

使用單片機和專用軟件，實現智能控制，自動識別24V系統。

采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。

具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。

浮充電溫度補償功能。

使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。

3.監測儀表：

完成實訓時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。

4.蓄電池：

自放電率低

使用壽命長

深放電能力強

5．并網逆變器：

并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。

6.離網逆變器：

純正弦波輸出(失真率<4%)

輸入輸出完全隔離設計

能快速并行啟動電容、電感負載

負載控制風扇冷卻

過壓/欠壓/短路/過載/超溫保護
