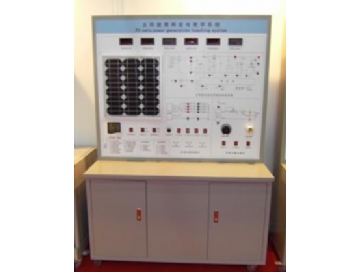

TRYXNY-632太陽能光伏發電系統實訓裝置

1、太陽能光伏發電系統實訓裝置應用范圍：

主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

2、太陽能光伏發電系統實訓裝置實訓項目

2、1、太陽能電池光能量變換過程演示和實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

實驗6、太陽能電池直接負載實驗。

2、2、系統控制運行過程演示和實驗

實驗1、太陽能控制器欠壓保護實驗。

實驗2、太陽能控制器充電過壓保護實驗。

實驗3、太陽能控制器充電溫度補償實驗。

實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）

實驗5、逆變器逆變原理實驗（通過逆變器各測試點的測試）

實驗6、逆變器與市電互補實驗（手動開關切換）

實驗7、逆變器輸出過載保護實驗

實驗8、逆變器輸出欠、過壓保護實驗

3、太陽能光伏發電系統實訓裝置實訓運行技術條件（單相輸出）

3、1、太陽能光伏發電系統實訓裝置發電單元

光能

◆光伏模塊功率：30Wp

◆光伏模塊輸出工作電壓：17.5VDC

◆光伏模塊工作電流：1.7A

◆模擬光源模塊：100W調光燈

3、2、電力蓄能單元

◆蓄電池類型：免維護蓄電池

◆蓄電池組容量:12V/24Ah

◆蓄電池數量：1個

3、3、控制單元

◆太陽能充放電控制器：工作電壓12V電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。

◆正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A；額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。

◆輸入市電：工作電壓AC220V、頻率50HZ；

◆工作環境：0℃～40℃、≤85%RH

3、4、顯示單元

3、4、1、數字顯示

◆直流電壓表：光電池充電電壓

◆直流電流表：光電池充電電流

◆直流功率表：光電池充電功率

◆交流電壓表：逆變器輸出電壓

◆交流電流表：逆變器輸出電流

◆交流功率表：交流負載使用功率

3、4、2、LED指示
