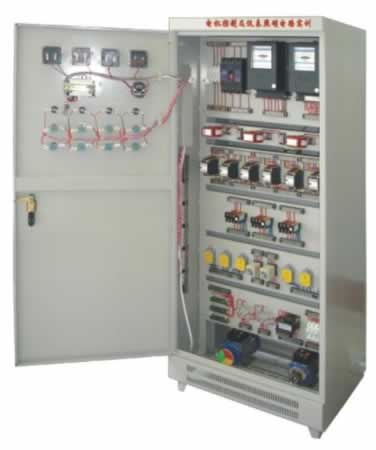

TRY-760E雙面型電機控制及儀表照明電路實訓考核柜
一、電機控制考核柜,維修電工實訓柜,儀表照明設備功能簡介：
TRY-760E雙面型電機控制及儀表照明電路實訓考核柜是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能實訓裝置。實訓考核裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。雙面型電機控制及儀表照明電路實訓考核柜既可作為《工廠電氣控制》、《電機拖動》電路的操作實訓用。又能滿足維修電工的初、中、高級技能考核內容的要求。
二、電機控制考核柜,維修電工實訓柜,儀表照明設備特點
1.柜內已安裝有熔斷器、鈕子開關、交流接觸器、直流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
2.交、直流接觸器和熱繼電器均采用法國施耐德原裝進口產品，接線端子和走線槽均采用進口產品。
三、電機控制考核柜,維修電工實訓柜,儀表照明設備技術參數：
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1900mm
4.裝置容量：＜1.5kVA
5.實訓用電機：
三相鼠籠式異步電動機
三相鼠籠式異步電動機
三相雙速異步電動機
直流并勵電動機
四、電機控制考核柜,維修電工實訓柜,儀表照明設備實訓項目：
1.三相異步電動機直接起動控制
2.三相異步電動機接觸器點動控制電路
3.三相異步電動機的兩地控制
4.接觸器聯鎖的正反轉控制電路
5.雙重聯鎖的正反轉控制電路
6.三相異步電機的手動順序控制電路
7.三相異步電機的自動順序控制電路
8.Y-Δ啟動自動控制電路
9.能耗制動的控制電路
10.反接制動控制電路
11.工作臺自動往返控制電路
12.三相異步電動機正反轉點動控制電路
13.帶有點動的自動往返控制電路
14.三相異步電動機接觸器自鎖控制電路
15.三相異步電動機單向點動控制電路
16.串電阻降壓起動控制電路
17.接觸器控制雙速電動機的控制線路
18.時間繼電器控制雙速電機的控制線路
19.C620車床電氣控制線路
20.電動葫蘆電氣控制線路
21.Y3150滾齒機控制電路
22.并勵直流電動機電樞回路串電阻二級起動控制
23.并勵直流電動機的正反轉控制電路
24.并勵直流電動機電樞回路串電阻調速電路
25.并勵直流電動機勵磁調速電路
26.白熾燈電路接線
27.日光燈電路接線
28.觸摸開關控制白熾燈電路接線
29.聲控開關控制白熾燈電路接線
30.人體感應開關控制白熾燈電路接線
31.兩地控制一盞燈接線電路
32.樓燈控制接線電路
33.單相電度表直接接線電路
34.單相電度表間接接線電路
35.三相三線電度表直接接線電路
36.三相三線電度表經電流互感器電路
37.功率因數表接線電路
38.電壓表、電流表接線電路
39.一只電流互感器用于單相回路的控制電路接線
40.三只電流互感器接成星型接線電路
41.三只電流互感器接成三角型接線電路
42.電流互感器與電流表配用接線電路
43.萬能轉換開關和電壓表測量三相電壓接線
TRY-760F雙面網孔板型維修電工技能實訓考核柜
一、電機控制考核柜,維修電工實訓柜,儀表照明設備功能簡介：
電機控制考核柜,維修電工實訓柜,儀表照明設備是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它是集培訓、理論、實際操作和考核鑒定為一體的多功能實訓設備。實訓設備采用實際用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，選用可靠的元器件?？梢酝瓿煽颇坑小?STRONG>工廠電氣控制》、《電力拖動》、《儀表照明電路》等科目的操作實訓，并可滿足維修電工的初、中、高級技能實訓考核內容要求。
二、電機控制考核柜,維修電工實訓柜,儀表照明設備特點：
1.維修電工技能實訓考核柜采用標準配電柜為主體，充分利用該柜雙面空間位置，元?dú)饧惭b在網孔板上
2.該柜設有電壓型漏電保護和電流型漏電保護，能確保操作者的人生安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準
三、電機控制考核柜,維修電工實訓柜,儀表照明設備技術參數：
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.設備容量：＜3kVA
四、電機控制考核柜,維修電工實訓柜,儀表照明設備配置：
柜門上裝有主控電源面板和實訓元器件板：
1.主控電源板
(1)一只交流電壓表和電壓指示切換開關及一只交流電流表，它們分別用于監視裝置的電壓和負載的大小
(2)定時器兼報警記錄儀，用于考核時間的設定
(3)通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護
2.實訓元器件板
設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V四只，交流電壓表0～450V一只、交流電流表0～5A一只，轉換開關一只
3.實訓元件安裝板（網孔板及導軌）
兩面柜體的立柱上都分別裝有兩塊網孔板和兩根元器件標準安裝導軌，實訓元?dú)饧梢噪S意安裝到網孔板的任何位置，并配有走線槽
控制柜還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
五、電機控制考核柜,維修電工實訓柜,儀表照明設備實訓項目：
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y-△啟動自動控制線路
5.用倒順開關的三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙重聯鎖的三相異步電動機正反轉控制線路
9.三相異步電動機的多地按制
10.工作臺自動往返控制線路
11.日光燈接線
六、電機控制考核柜,維修電工實訓柜,儀表照明設備元器件清單（每組配置清單）
|
序號 |
名稱 |
型號與規格 |
數量 |
|
1 |
低壓斷路器 |
DZ108-20/10-F（0.63～1A） |
1 |
|
2 |
螺旋式保險絲 |
RL1-15/3A |
3 |
|
3 |
直插式保險絲 |
RT14-20/2A |
2 |
|
4 |
交流接觸器 |
LC1-D0610Q5N |
3 |
|
5 |
輔助觸頭 |
LA1-DN11 |
2 |
|
6 |
熱繼電器 |
JRS1D-25/Z(0.63-1A) |
1 |
|
7 |
熱繼電器座 |
JRS1-25 |
1 |
|
8 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
1 |
|
9 |
接線端子排 |
JF5-2.5/5 |
5 |
|
10 |
G端子導軌 |
1 | |
|
11 |
時間繼電器座 |
PF-083A |
1 |
|
12 |
按鈕開關合（三個開關） |
TYX3-P(黑、綠、紅) |
1 |
|
13 |
按鈕開關合（兩個開關） |
TYX2-P(綠、紅) |
1 |
|
14 |
按鈕（不帶燈） |
LAY16 |
5 |
|
15 |
行程開關 |
LX9-222 |
2 |
|
16 |
行程開關 |
LX9-001 |
2 |
|
17 |
日光燈燈管 |
YZ10RR25/10W |
1 |
|
18 |
鎮流器 |
YZ13/220V50HZ13W |
1 |
|
19 |
啟輝器 |
S10/4～65W |
1 |
|
20 |
啟輝器座 |
1 | |
|
21 |
日光燈管座 |
2 | |
|
22 |
倒順開關 |
KO3-15 |
1 |
|
23 |
塑料安裝卡子 |
190 | |
|
24 |
不銹鋼自攻螺絲 |
90 | |
|
25 |
三相鼠籠式異步電動機 |
380V/△ |
1 |
