TRYGY-01G雙面四組型電子產品焊接與工藝實訓臺

一、電子產品焊接與工藝實訓臺功能簡介：

TRYGY-01G 雙面四組型電子產品焊接與工藝實訓臺是通過實訓使學生掌握電子產品的工藝設計知識，并通過電子產品自我制作，掌握基本技能要求，如：安全操作、元器件及其封裝的識別、元器件的安裝、手工焊接、調試、故障排除、產品質量保證等實踐動手能力；通過波峰焊（接插件焊接技術）了解傳統電子產品組裝技術，掌握波峰焊基本工藝流程。通過SMT（表面貼裝技術）了解先進電子組裝技術，掌握SMT基本工藝流程，并親身感受先進制造工藝。電子產品焊接與工藝實訓臺是高度仿真的電子工藝生產線，目的是滿足學生電子制作，電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。為學生自主學習、合作學習、研究性學習提供必要設備，培養學生的實踐能力和創新能力。電子產品焊接與工藝實訓臺適合技工學校、職業培訓學校、職教中心、鑒定站/所、電子類專業《電子工藝》課程的教學鑒定考核。

電子產品焊接實訓臺,電子工藝實訓設備,電子組裝技術實訓裝置



二、電子產品焊接與工藝實訓臺特點

1．靈活性用戶可根據所提供的資源并結合本學校教材現難易程度自行選定實訓的內容。此實訓臺可作手工焊實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

2．綜合性可做為電工、模擬電子、數字電子、機電等專業課程的實訓。本實訓臺配備實訓過程中所需要的工具、實訓線路板及元器件。

3．經濟性此實訓臺為雙人座，每個工位裝有電風扇、照明日光燈、看板（用來夾資料）、儀表臺、插座，工具柜、電烙鐵。學生在這里可以仿真生產過程（如：工藝流程的編制、線路板的焊接、線路板的調試、整體產品的組裝），組裝后的裝配線安全、可防靜電。

4．創新性此產品提供了多種電子元器件和電子產品裝配工具，不但能錘煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

5．配套實訓資料全：每塊所提供的實訓板都有元器件清單，焊接元器件的裝配圖，調試指導書，完成學生的對認識、設計、焊接、調試、檢修等多種技能的實訓。

三、電子產品焊接與工藝實訓臺技術性能：

1.輸入電源:三相四線220V±10%50Hz

2.工作環境:溫度-10℃~+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量:＜200VA

4.外形尺寸:1100mm*1300mm*2000mm(四人座)

四、電子產品焊接與工藝實訓臺基本配置及功能：

實訓裝置由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。

（一）實訓臺

實訓臺上方裝有電風扇、照明日光燈、中間是看板、儀表臺、插座、工具柜、電烙鐵和元件盒。

（二）電源柜

可同時供10個實訓臺的電源。

（三）實訓線路板（4套/臺）

每套配16項電子專業技能訓練散件（專用線路板）

1.簡易催眠器元件包

2.簡易正弦波信號發生器

3.360tres型萬用表元件包

4.六位數顯電子鐘元件包

5.無線對講電路板元件包

6.多路穩壓輸出電源套件

7.聲光控開關套件

8.1.5V點亮LED閃燈套件(帶殼)

9.觸摸開關套件

10.MP3MP4通用充電器套件

11.220V1W長壽命卡口LED節能燈套件

12.簡易門鈴套件

13．新板簡易金屬探測

14．小兔子眨眼睛套件

15．1.5V升壓9V套件

16．聲控小夜燈套件

（四）工具套件（4套/臺）

配常用的萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、恒溫烙鐵、熱風臺、焊錫絲、吸錫器，同時也可以為用戶代辦其它實訓器材。

五、電子產品焊接與工藝實訓臺實訓項目電子產品焊接與工藝實訓臺

1.簡易催眠器的焊接與調試

2.簡易正弦波信號發生器的焊接與調試

3.360tres型萬用表的焊接與調試

4.六位數顯電子鐘的焊接與調試

5.無線對講電路板的焊接與調試

6.多路穩壓輸出電源的焊接與調試

7.聲光控開關的焊接與調試

8.1.5V點亮LED閃燈的焊接與調試

9.觸摸開關的焊接與調試

10.MP3MP4通用充電器的焊接與調試

11.220V1W長壽命卡口LED節能燈的焊接與調試

12.簡易門鈴的焊接與調試

13．新板簡易金屬探測器的焊接與調試

14．小兔子眨眼睛的焊接與調試

15．1.5V升壓9V的焊接與調試

16．聲控小夜燈的焊接與調試

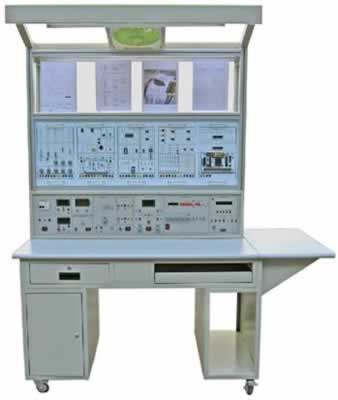

TRYDZG-62 電子綜合實訓裝置

一、電子綜合實訓裝置簡介：

TRYDZG-62電子綜合實訓裝置是按照職業教育的教學和實訓要求而研制，適合《數學電子技術》、《模擬電子技術》、《電子工藝》、《CPLD原理及其應用技術》等課程的實訓大綱要求，特別適用于高職、中專、職校等新建或擴建實訓室，為訊速開設實訓課提供了理想的實訓設備。本實訓臺為單面工位，學?？梢愿鶕?jù)實訓室建設規模確定購買的數量。

二、電子綜合實訓裝置技術性能要求：

1.輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1280mm×650mm×2000mm

三、電子綜合實訓裝置系統配置及性能要求：

本實訓裝置主要由電源控制屏、實訓臺、實訓掛箱、實訓板、實訓工具等組成。

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），提供交直流電源、函數信號發生器（含頻率計）、各種測量?jī)x表及實訓器件等。控制屏的上方由工業鋁合金型材構成，第一層既可用來掛元件盒（焊接工序用），也可用來掛掛箱（調試工序用）。第二層是兩個PVC夾板，可用來夾放一些實訓資料。頂部還設有電風扇和30W的日光燈（可作實訓時的照明設備）各一個。控制屏的具體功能如下：

1.交流電源

包含交流220V電源及低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）。

2.測量?jī)x表

(1)真有效值交流數字毫伏表一只：能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度±1%，量程分200mV、2V、20V、200V、600V五檔，微動開關切換，三位半數字顯示。

(2)直流數字電壓/電流表一只：直流數字電壓表/電流表信號取樣及調理電路、三位半A/D轉換器ICL7107、四個LED共陽極紅色數碼管等組成，電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ，精度0.5級；電流表量程為2mA、20mA、200mA、2000mA四檔，精度0.5級，琴鍵開關切換選擇，設有過載保護功能，使用安全可靠。

(3)交/直流數字電壓表一只：直流數字電壓表量程為0～20V，，直鍵開關切換，三位半數顯，精度0.5級。交流數字電壓表（真有效值）量程為0～20V，三位半數顯，基本測量精度±0.5%。

3.直流電源

(1)可調穩壓電源（0～30V/0.5A）兩路：從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。將兩路0～30V電源通過適當?shù)倪B接,可得到輸出為0～±30V連續可調或0～60V連續可調的直流穩壓電源。

(2)固定直流電源四路：電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。

4.函數信號發生器

正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調功能。

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

5.提供10路接線柱和接線端子轉接口單元，實訓操作方便。

6.數字集成電路測試儀：能判斷常用的TTL、CMOS系列集成塊的好壞，破譯集成塊型號以及進行同類型號代換查詢。

7.音頻功率放大器：用于放大電路擴音，也可作信號尋跡儀器使用。輸入信號Vi≥10mV,功率P≥0.5W。

（二）實訓掛箱

1.模擬電子技術實訓掛箱（一）

提供模擬電子技術實訓過程中所需要的電子元器件，包括二極管、電阻、電容、單結晶體管、單向晶閘管、電位器等元件。

2.模擬電子技術實訓掛箱（二）

提供模擬電子技術實訓過程中所需要的電子元器件，包括數碼管、指示燈、LC振蕩線圈、喇叭、繼電器、蜂鳴器、復位按鈕、三極管、場效應管、三端穩壓塊、銀針等。另外還配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板，各線路板均設有4個專用彈性插腳，裝、卸固定線路實訓板便捷。

3.數字電子技術實訓掛箱（一）

三態邏輯測試筆：三態邏輯分別由三個不同顏色的LED指示，高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或非高、低電平值時黃色發光管亮。

脈沖信號發生器：?jiǎn)未蚊}沖源兩路，正負脈沖輸出；計數脈沖一路，頻率0.5Hz～300kHz連續可調。

提供高可靠圓腳集成電路插座（14P2只、16P2只、28P1只、40P1只，各引腳接口均用防轉柱引出）及其它器件。

4.數字電子技術實訓掛箱（二）

提供八路邏輯電平顯示和八路邏輯電平輸出。

提供高可靠圓腳集成電路插座（8P2只、14P2只、16P2只，各引腳接口均用防轉柱引出）及其它器件。

（三）實訓套件

包括搶答器電路、編碼電子鎖電路、可編程定時器電路、LED數字鐘、全硅六管超外差式調幅收音機、47型萬用表各一。

（四）實訓工具

配備常用的數字式萬用表890B+1只、元件盒5只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、電烙鐵1把、烙鐵架1只、焊錫絲2米、吸錫器1支、驗電筆1支、工具箱1個。

（五）實訓臺

實訓臺為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。實訓桌的右邊設有電腦主機柜和專用鍵盤放置滑板，左邊設有抽屜和工具柜各一個，并設有四個帶剎車的輪子，便于移動和固定。

四、電子綜合實訓裝置實訓項目

數字電路實訓

1.常用電子儀器的使用

2.二極管、三極管的判別與檢測

3.晶體管共射極單管放大器

4.場效應管放大電路

5.負反饋放大器電路

6.差動放大器

7.射極跟隨器

8.集成運算放大器調零保護電路

9.集成運算放大器基本運算電路

10.由集成運算放大器組成的有緣濾波器

11.由集成運算放大器組成的電壓比較器

12.由集成運算放大器組成的波形發生器

13.RC正弦波振蕩器

14.LC正弦波振蕩器

15.OTL功率放大器

16.整流濾波電路及穩壓管電路

17.串聯型晶體管穩壓電源電路

18.集成穩壓電源

19.晶閘管可控整流電路

20.晶體管開關特性限幅器與嵌位器

21.TTL集成邏輯門

22.CMOS集成邏輯門

23.集成邏輯電路的連接和驅動

24.組合邏輯電路

25.譯碼器

26.譯碼與數碼顯示

27.數據選擇器及其應用

28.觸發器　

29.計數器

30.移位寄存器

31.脈沖分配器及其應用

32.555定時器的應用

線路板工藝焊接調試實訓

33.搶答器電路焊接調試實訓

34.編碼電子鎖電路的焊接調試實訓

35.可編程定時器電路焊接調試實訓

36.LED數字時鐘焊接調試實訓

電子成品胡工藝焊接組裝調試實訓

37.全硅六管超外差式調幅收音機焊接組裝調試實訓

38.47型萬用表焊接組裝調試實訓

可編程邏輯器件（CPLD/FPGA）應用實訓

39.全加器電器設計

40.編碼器設計

41.計數器設計

42.數碼管靜態顯示設計

43.譯碼器設計

44.4*4陣列鍵盤掃描顯示設計

45.脈沖發生器設計

46.數字時鐘設計
