可編程器件電子產品設計與制作實訓考核裝置,雙面雙工位型電子裝配生產流水線實訓裝置
TRYGY-02A可編程器件電子產品設計與制作實訓考核裝置
一、可編程器件電子產品設計與制作實訓考核裝置簡介：
TRYGY-02A可編程器件電子產品設計與制作實訓考核裝置是參照國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子裝置裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求開發?？删幊唐骷娮赢a(chǎn)品設計與制作實訓考核裝置按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路，配置有最小單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等，學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、制作與調試?？删幊唐骷娮赢a(chǎn)品設計與制作實訓考核裝置適用于各類技工院校、職業院校用于《無線電調試工》、《電子裝置裝接工》高級及技師相關課程的實訓考核，也可適用于電子技術課程的教學實訓、創新設計及技能競賽。
二、可編程器件電子產品設計與制作實訓考核裝置技術指標
工作電源：三相五線380V±5% 50HZ
安全保護：漏電保護,過流保護，熔斷器保護
實訓臺尺寸：2150mm×800mm×1590mm
仿真器：南京偉福SP-51
直流穩壓可調電源：0~30V/2A帶過流保護自動復位
直流穩壓電源：5V/5A±12V/2A24V/3A
額定功率：0.8KW
環境溫度：-10℃~50℃
相對溫度：≤85%
三、可編程器件電子產品設計與制作實訓考核裝置特點：
1.開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作。
2.模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊。
3.積木式結構：根據可編程器件電子產品的技術應用分類配置有單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
四、可編程器件電子產品設計與制作實訓考核裝置實訓項目
實訓一跑馬燈實訓
實訓二轉彎燈實訓
實訓三工業順序控制
實訓四簡單I/O擴展
實訓五A/D轉換實訓
實訓六D/A轉換實訓
實訓七I2C存儲卡讀寫實訓
實訓八語音芯片ISD1730控制實訓（錄音）
實訓九語音芯片ISD1730控制實訓（放音）
實訓十繼電器控制實訓
實訓十一步進電機控制實訓
實訓十二小直流電機閉環調速實訓
實訓十三LED16*16點陣顯示實訓
實訓十四128*64LCD液晶顯示實訓
實訓十五單片機RS232/RS485串行發送接收實訓（雙機通訊）
實訓十六基于DS18B20的智能溫度測量實訓
實訓十七單片機系統中的紅外線通信實訓
實訓十八TL549串行A/D轉換實訓
實訓十九TLC561510位D/A串行轉換實訓
實訓二十PCF8563實時時鐘/日歷芯片實訓
實訓二十一MAX813L看門狗復位電路實訓
實訓二十二LM331電壓/頻率轉換實訓
實訓二十三串行存儲芯片93C46讀寫實訓
實訓二十四AT24C02I2C總線存儲器讀寫實訓
實訓二十五PWM脈沖寬度調制實訓
實訓二十六74LS164串進并出實訓
實訓二十七165并串轉換實訓
實訓二十八電子音樂演奏實訓
實訓二十九晶閘管控制實訓
實訓三十傳感器控制實訓
*實訓三十一USB2.0通訊實訓TRYGY-01D雙面雙工位型電子裝配生產流水線實訓裝置
一、雙面雙工位型電子裝配生產流水線實訓裝置技術性能
1.輸入電源：220V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：單個實訓臺的尺寸為1.6m×1.3m×2m（雙面型）,兩邊工作臺面寬度為500mm。
二、雙面雙工位型電子裝配生產流水線實訓裝置系統配置

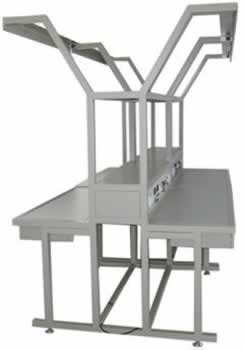

TRYGY-01D雙面雙工位型電子裝配生產流水線實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板8個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座8個、兩芯暗插座4個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.實訓掛件（4套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元
信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4.實訓線路板（4套/臺）
|
序號 |
實訓線路板 |
能力目標 |
|
1 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
|
2 |
可調式串聯型晶體管穩壓電路 |
了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
|
3 |
臺燈調光電路 |
了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
|
4 |
集成穩壓電源 |
了解三端集成穩壓電源LM317的接線方法和應用 |
|
5 |
門鎖防盜報警器 |
了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
|
6 |
聲光雙控節電燈 |
了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
|
7 |
調頻無線話筒 |
了解振蕩電路的工作原理 |
|
8 |
文氏橋振蕩器 |
掌握運放741的工作特點及振蕩器的工作原理和應用 |
|
9 |
模擬“知了”電子電路 |
掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
|
10 |
門鎖防盜報警器 |
進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
|
11 |
實用模擬自然風控制器 |
掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； |
|
12 |
六管超外差式調幅收音機 |
掌握收音機的工作原理及調試方法 |
|
13 |
集成FM收音機 |
SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
|
14 |
編碼電子鎖電路 |
了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
|
15 |
七彩循環裝飾燈控制器 |
熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
|
16 |
LED數字鐘 |
熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法 |
5.實訓工具套件（4套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
