電子技術綜合實訓考核裝置,電子產品工藝實訓裝置

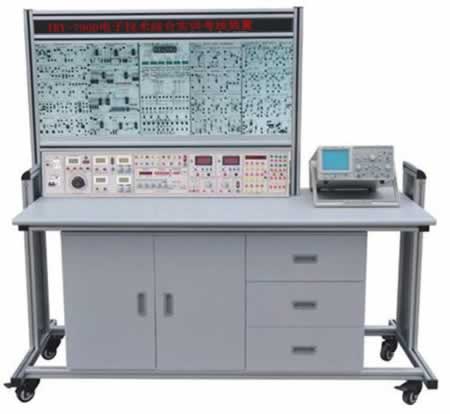

TRY-790D電子技術綜合實訓考核裝置

一、電子技術綜合實訓考核裝置簡介

TRY-790D電子技術綜合實訓考核裝置是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，電子考核實訓技術綜合裝置,數字電子技術教學設備,模擬電子技術實訓臺按照職業教育的教學和實訓要求而研發，實訓臺綜合性強，實訓內容豐富。電子技術綜合實訓考核裝置適用高職、中職、中專、職?！?STRONG>數字電子技術”“模擬電子技術”等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想教學設備。

二、電子技術綜合實訓考核裝置技術性能

1、輸入電源：三相四線～220V±10%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜0.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

三、電子技術綜合實訓考核裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等組成。

（一）實訓屏

    實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。

1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。

1.1交流電源

1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。

1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。

1.2、直流電源：

1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。

1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當?shù)倪B接，可得到輸出0～±30V連續可調或0-60V連續可調電源。

2、函數信號發生器：輸出正弦波、矩形波、三角波

2.1頻率范圍：5Hz-550KHz，含五個頻段。

2.2頻率指示：由Hz表直接讀出。

2.3電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

3、連續計數脈沖：輸出頻率0.5-300KHz。

4、單次脈沖：每次可輸出一對正負脈沖。

5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。

7、邏輯電平顯示：8位LED顯示

8、邏輯電平開關：8位開關電平輸出

9、智能數顯直流數字電壓表1只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

10、智能數顯直流數字電流表1只：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

（二）實訓掛箱

1、DZJ-01 三極管放大電路

2、DZJ-02 場效應管及負反饋放大電路

3、DZJ-03 集成運算放大器應用（一）

4、DZJ-04 集成運算放大器應用（二）

5、DZJ-05 集成運算放大器應用（三）

6、DZJ-06 振蕩電路和功放電路

7、DZJ-07 直流穩壓電源電路

8、DZJ-08 數字電路實訓掛箱

9、DZJ-09 綜合實訓掛箱

（三）實訓桌

    實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

四、電子技術綜合實訓考核裝置實訓項目

（一）模擬電路基本技能實訓

1．二極管的正向特性

2．二極管的反向特性

3．二極管的開關特性

4．二極管嵌位器

5．二極管限幅器

6．三極管輸入輸出特性

7．三極管基本放大器

8．三極管限幅器

9．恒壓源電路

10．恒流源電路

11．三極管開關特性

12．三極管實用電路

13．低頻小信號放大器

14．帶負載單極小信號電壓放大

15．電壓負反饋偏置電路

16．串聯電流負反饋電路

17．串聯電壓負反饋電路

18．并聯電壓負反饋電路

19．并聯電流負反饋電路

20．射極輸出電路

21．自主射極輸出電路

22．用電阻提高發射極電位

23．用穩壓管提高發射極電位

24．用負反饋消除自激振蕩

25．單管小信號放大器

26．雙管兩極放大器

27．結型效管放大器

28．場效應管分壓式自偏壓電路

29．用電容衰減高頻電壓

30．射極跟隨器

31．差動放大器

32．長尾式差動放大器

33．差動輸入單端輸出

34．OTL互補對稱放大器

35．OTL功率放大器

36．差動輸入運算放大器

37．RC移相振蕩器

38．PC橋式振蕩器

39．電感式振蕩器

40．石英晶體振蕩器

41．電容三點式振蕩器

42．變壓器反饋式振蕩器

43．雙T選頻網絡

44．矩形波振蕩器

45．鋸齒波振蕩器

46．正弦波振蕩器

47．音頻振蕩器

48．正弦波余弦波振蕩器

 49．差動放大器基本電路

50．恒流源差動放大器

51．雙電源差動放大器

52．單端輸入單端輸出

53．差動輸入雙端輸出

54．恒壓源恒流源

55．三管OTL互補對稱放大器

56．四管OTL互補推挽功率放大器

57．集成功率放大器

58．二極管的伏安特性

59．電容隔直特性

60．三極管基本放大原理

61．共基極電路

62．共發射極電路

63．共集電極電路

64．分壓式電流負反饋偏置電路

65．用熱敏電阻穩定工作點

66．二極管穩定工作點

67．共源極放大電路

68．共漏極放大電路

69．共柵極放大電路

70．同相運算放大器

71．同相輸入保護措施

72．基本同相運算電路

73．反相運算基本電路

74．反相輸入保護措施

75．同相輸入求和運算

76．雙端輸入求和運算

77．反相輸入求和運算

78．簡單的過零比較電路

79．雙限比較電路

80．基本帶通慮波電路

81．矩形波振蕩器

82．變壓整流濾波電路

83．橋式整流穩壓電路

84．倍壓整流電

85．三端集成穩壓

86．三端可調集成穩壓

87．電子濾波器

88．連續可調穩壓電源

89．穩壓電源軟啟動

90．阻容二極管儲發可控硅

91．電子調壓器

92．晶閘管觸發電路

93．具有放大環節的穩壓電源

94．并聯穩壓電源

95．串聯穩壓電源

（二）數字電路基本技能實訓

1．TTL集成邏輯門的參數測試

2．CMOS邏輯門的參數測試

3．TTL集成電極開路門與三態輸出門的應用

4．與、非、或、與非門電路實驗

5．半加器電路實

6．全加器電路實驗

7．RS觸發器實驗

8．D觸發器實驗

9．JK觸發器實驗

10．T觸發器實驗

11．JK型觸發器轉換成D觸發器

12．D型觸發器轉換成JK觸發器

13．計數器實驗

14．MSI移位寄存器及其應用

15．譯碼器及其變換方式

 16．MSI數據選擇器及邏輯設計

17．微分型單穩態電路

18．環形多諧振蕩器

19．利用門電路構成編碼器、分配器、選擇器

20．組合電路的設計之一一一編碼轉換

21．組合電路的設計之二一一顯示電路

22．同步時序電路的設計

23．計算機時序電路的設計

24．集成定時器測試及應用

25．CMOS集成A/D、D/A轉換電路實驗

26．二極管非門、或非門電路

27．三極管非門、與非門、或非門電路

28．異步十進制減法計數器

29．異步十進制加法計數器

30．綜合能力培訓實驗一一電子秒表

（三）綜合電路實訓

1．溫控電路

2．排風扇自動啟閉電路

3．光控電路

4．光控電路開關

5．航檔燈

6．音樂門鈴電路 7．電子門鈴電路

8．電子報警器

9．音樂報警器

10．閃光燈

11．家用臺燈調光電路

TRYGY-01C電子產品工藝實訓裝置

一、電子產品工藝實訓裝置功能簡介：

TRYGY-01C電子產品工藝實訓裝置可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。

二、電子產品工藝實訓裝置特點：

1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。

2.提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。

4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。電子產品工藝實訓臺

三、電子產品工藝實訓裝置技術性能：

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：<0.5KVA

4.實訓臺外形尺寸：1280mm×650mm×2000mm（雙人座）

四、電子產品工藝實訓裝置配置及功能

電子產品工藝實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構,正反兩面資源相同。

（一）實訓臺

實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。

1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

2.正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，可為實訓掛箱、外配儀器設備提供工作電源；其中四路固定直流電源電壓分別為±12V、±5V，每路均設有短路過流保護和自恢復功能。

3.鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。

4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。

（二）電源柜

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.輸出電流：20A

3.設有電源插座、風扇、照明日光燈等電源控制系統，可為10個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。

(三)實訓套件（2套/臺）

序號	實訓套件	能力目標
1	直流穩壓電源	掌握穩壓電源的工作原理，并學會電子電路的測試、檢修方法與技巧
2	單端電流反饋他激式隔離開關電源	采用專用集成電路UC3844作PWM控制器，可直接驅動MOSFET功率場效應管工作
3	全硅六管超外差式調幅收音機	熟悉集成電路調幅收音機的電路結構及工作原理
4	OTL功率放大電路	掌握互補對稱式OTL功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法
5	多路搶答器	了解搶答器的工作原理，并進一步熟悉電子電路的裝配、調試、檢修方法
6	脈寬調制控制器	了解場效應管在脈寬調制控制器的工作原理
7	可編程定時器	掌握可編程定時器的電路結構和工作原理，熟悉CD4543、CD4029、CD4011在電路中的具體應用
8	聲光雙控節電燈	了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用
9	門鎖防盜報警器	進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
10	光控音樂門鈴	了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理
11	A/D 、D/A轉換	掌握DAC0832和ADC0809芯片的應用。
12	七彩循環裝飾燈控制器	熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝
13	臺燈調光電路	了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理
14	編碼電子鎖電路	了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理
15	LED數字鐘	熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實訓調試方法

（四）實訓工具（2套/臺）

配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱，同時也可為用戶代辦其它實訓器材。

（五）實訓掛箱（2套/臺）

1.TRY-01常用元器件單元（一）

提供常用的電阻、電容、電感、數碼管、二極管等元器件。

2.TRY-02 常用元器件單元（二）

提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）等元器件。

3.TRY-03 直流電源單元

一路可調直流電源：0～30V/1A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

4.TRY-04 測量儀表單元

(1)直流數字電壓/電流表一只：三位半數字顯示，精度0.5級；電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ；電流表量程分2mA、20mA、200mA、2000mA四檔，琴鍵開關切換選擇，設有過載保護功能。

(2)交/直流數字電壓表一只：三位半數字顯示，精度0.5級，量程分200mV、2V、20V三檔，琴鍵開關切換選擇；交流數字電壓表（真有效值）頻帶范圍10Hz～1MHz。

5.TRY-05 信號源單元

提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47kHz，幅度為0～12V連續可調；頻率計的測頻范圍為0.1Hz～100kHz。

五、電子產品工藝實訓裝置實訓項目

1.直流穩壓電源的焊接與調試

2.單端電流反饋他激式隔離開關電源的焊接與調試

3.全硅六管超外差式調幅收音機焊接與調試

4.OTL功率放大電路的焊接與調試

5.多路搶答器焊接與調試

6.脈寬調制控制器焊接與調試

7.可編程定時器焊接與調試

8.聲光雙控節電燈的焊接與調試

9.門鎖防盜報警器的焊接與調試

10.光控音樂門鈴的焊接與調試

11.A/D 、D/A轉換的焊接與調試

12.七彩循環裝飾燈控制器的焊接與調試

13.臺燈調光電路的焊接與調試

14.編碼電子鎖電路的焊接與調試

15.LED數字鐘的焊接與調試
