單元住宅樓分戶采暖系統熱計量實訓設備
- 型號:TRYZL-01
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

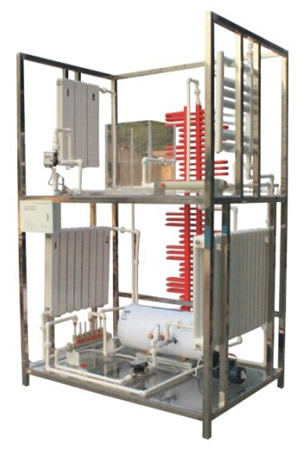

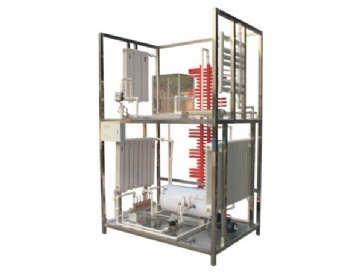

TRYZL-01 單元住宅樓分戶采暖系統熱計量實訓設備
一、單元住宅樓分戶采暖系統熱計量實訓設備主要配置
一二層入戶處均設熱計量表及閥門,一層供暖系統為單管跨越式供暖系統,左、中、右三面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器(藝術造型)、普通鋼制散熱器;二層供暖系統為雙管下供下回式系統,散熱器左、中、右依次為板翼散熱器、薄壁鋼管散熱器(藝術造型)、衛生間小背簍散熱器。供回水主立管沿框架左側設置。
二、單元住宅樓分戶采暖系統熱計量實訓設備技術指標
外形尺寸:1500×1000×2400mm
框架材料:304不銹鋼
地板材料:鋼化玻璃
進水要求:0.05MPa~0.75MPa
安全保護:具有漏電自動保護裝置和接地保護
三、單元住宅樓分戶采暖系統熱計量實訓設備實訓功能
1、整體式全真暖氣片和管路,透明地板,能看清隱蔽管路的全部結構和走向。
2、一二層均設置熱計量表,整個系統由鍋爐及循環泵實現熱循環演示。
3、展示了單管跨越式供暖系統和雙管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。
4、展示了銅鋁復合散熱器、薄壁鋼管散熱器(藝術造型)、普通鋼制散熱器、板翼散熱器、和衛生間小背簍散熱器的外觀、結構、原理、安裝部位和安裝形式。
5、膨脹水箱采用全透明材料制造,能演示膨脹水箱的工作原理。
6、所有散熱器和水暖設備都能全真演示。
四、單元住宅樓分戶采暖系統熱計量實訓設備實訓項目
實訓一:單元住宅樓分戶熱計量采暖系統操作演示
實訓二:單管跨越式供暖系統的認識
實訓三:雙管下供下回式供暖系統的認識
實訓四:熱計量表的計量操作及拆裝實訓
實訓五:鍋爐的拆裝及操作實訓
實訓六:循環泵的操作及拆裝實訓
實訓七:分水器、集水器的操作及拆裝實訓
實訓八:薄壁鋼管散熱器的拆裝實訓
實訓九:銅鋁復合散熱器的拆裝實訓
實訓十:普通鋼制散熱器的拆裝實訓
實訓十一:衛生間小背簍散熱器的拆裝實訓
實訓十二:板翼散熱器的拆裝實訓
