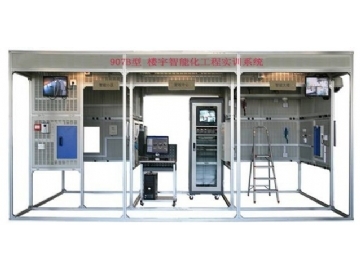

樓宇智能化工程實訓裝置

樓宇智能化工程實訓裝置
  • 型號:TRY-907B
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRY-907B樓宇智能化工程實訓裝置

一、樓宇智能化工程實訓裝置功能簡介:

TRY-907B樓宇智能化工程實訓裝置是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備,根據智能建筑行業樓宇智能化的特點,在接近工程現場的基礎上,針對實訓教學進行了專門設計,包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等,強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

該系統在結構上以智能建筑模型為基礎,包含了智能大樓、智能小區、管理中心和樓道等典型結構,涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個系統,各系統既可獨立運行,也可實現聯動。通過此系統進行項目訓練,檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、機電一體化工程實施能力、職業素養和交流溝通能力等。

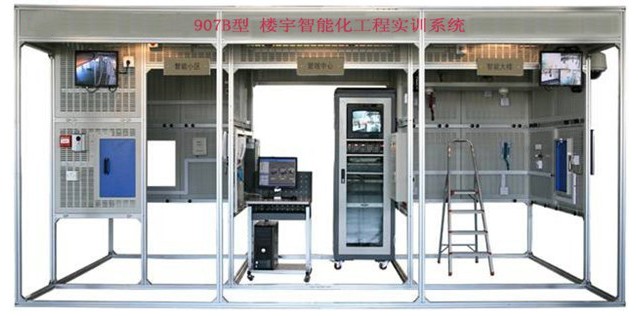

樓宇智能化工程實訓裝置

二、樓宇智能化工程實訓裝置結構與組成

樓宇智能化工程實訓裝置采用智能建筑模型,包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、消防控制箱、DDC控制箱。

智能大樓設計為兩層結構,可實現消防、視頻監控和綜合布線系統的工程訓練。

樓道和智能小區分別設有單元門和單戶門,可實現智能小區對講門禁系統的設備安裝等工程訓練,實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理,包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。

在智能大樓、管理中心區域內,安裝布置消防系統現場設備,消防系統配置有模擬消防泵、排煙風機、防火卷簾門。

在智能大樓、管理中心和樓道各區域內,安裝典型監控器材(各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等),實現主要出入口和關鍵區域視頻監控,設有三臺監視器,其中兩臺17寸液晶監視器、一臺14寸CRT監視器。

在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。

各功能區域之間采用工程橋架實現系統連接。

三、樓宇智能化工程實訓裝置主要技術性能

1.輸入電源:?jiǎn)蜗嗳€AC220V±10% 50Hz

2.工作環境:溫度-10℃~40℃ 相對濕度≤85% (25℃) 海拔≤4000m

3.裝置容量:≤1kVA

4.外形尺寸:4660mm×2220mm×2300mm

5.安全保護:具有漏電壓、漏電流保護,安全符合國家標準

四、通過項目任務實施,可考察的職業能力

1.樓宇智能化工程設計能力

2.消防報警系統設計、安裝施工與調試能力

3.視頻監控系統設計、安裝與調試能力

4.對講門禁及室內安防系統設計、安裝與調試能力

5.綜合布線系統施工能力

6.DDC的接線、編程和調試能力

7.監控軟件組態、通訊和運行能力

8.智能建筑系統故障診斷與調試能力

五、樓宇智能化工程實訓裝置技術平臺

1.基本規格

序號

項目?jī)?nèi)容

規格、技術指標

數量

單位

1

智能建筑模型

由鋁合金型材框架和安裝布線網孔板組成,4660mm×2220mm×2330mm(長×寬×高),分為智能大樓、智能小區、管理中心和樓道等區域,智能大樓設計為兩層結構,器件采用自攻螺絲和工程塑料卡件配合安裝。

1

臺

2

安裝布線網孔板

780mm×750mm

26

710mm×390mm

1

1500mm×260mm

3

1500mm×500mm

3

1500mm×400mm

1

3

總電源箱

空氣開關

1

4

安防控制箱

AC24V、DC12V/5A、DC18V/1.5A

1

5

消防控制箱

DC24V/2A、24V繼電器

1

6

DDC控制箱

HW5201、HW5208、DC24V/5A

24V繼電器

1

7

電腦桌

600mm×600mm×800mm

(長×寬×高)

1

臺

8

鋼凳

Φ300mm×450mm

(圓×高)

1

9

鋁人字梯

900mm×250mm×1200mm

(長×寬×高)

2

10

工程塑料卡件

20mm×10mm×11mm

(長×寬×高)

500

個

11

計算機

主流品牌電腦,用戶自備
內裝操作系統,LonMarker編程軟件,力控組態軟件,CAD制圖軟件

1

2.系統配置

序號

名稱

配置內容

備注

1

對講門禁系統

系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件??赏瓿煽梢晫?duì)講門禁及室內安防系統的線路鋪設、連接和功能調試。

2

消防系統

系統配置有智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件??蛇M(jìn)行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。

3

安防系統

系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃?xì)馓綔y(cè)器、主動紅外對射報警器,可實現對講門禁和室內安防聯動、視頻監控及周邊防范功能。

4

視頻監控系統

系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件,可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程,實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。

5

綜合布線系統

系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件,可完成綜合布線系統的水平布線、垂直布線、線槽布線,實現指定模塊的線路連接(端接)。通過系統模塊的參數設置和編程,實現終端電話呼叫、信息插座功能測試。

6

DDC監控系統

系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器,能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。

3.工具及配件

序號

名稱

內容

備注

1

工具

包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)S霉ぞ摺?/P>

2

耗材配件

包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
