樓宇供配電監控系統實訓裝置
- 型號:TRYL-05
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

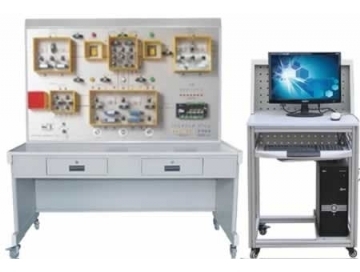

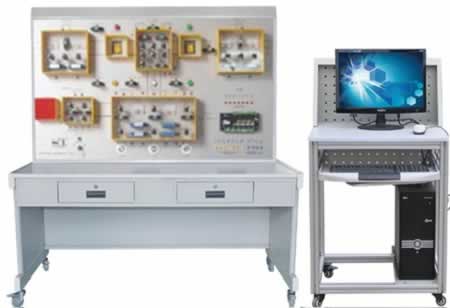

TRYL-05樓宇供配電監控系統實訓裝置
一、樓宇供配電監控系統實訓裝置實訓功能:
TRYL-05樓宇供配電監控系統實訓裝置能進行各種供配電系統模擬操作演示,DDC控制器的操作與編程,雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓,監測變壓器超溫報警、超溫預報警,監測變壓器的RY-L5樓宇供配電監控系統實訓裝置電壓、設備啟停狀態,故障狀態,系統軟件的組態、配置與控制,線路的設計與連接、故障的設置、判斷及排除等實驗和實訓,并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
二、樓宇供配電監控系統實訓裝置組成:
樓宇供配電監控系統實驗實訓裝置,控制部分全部采用實物,控制對象采用仿真模型,整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
三、樓宇供配電監控系統實訓裝置系統技術指標:
工作電壓:?jiǎn)蜗嗳€220V±5%50Hz
整機容量:<300W
外型尺寸:150×70×180cm3
安全保護:具有漏電自動保護裝置
故障設置:具有故障設置系統
四、樓宇供配電監控系統實訓裝置實訓項目
一:DDC現場控制器安裝操作 |
二:DDC現場控制器設置操作 |
三:雙電源明備用監控系統控制 |
四:雙電源暗備用監控系統控制 |
五:低壓側供配電監控系統控制 |
六:環網供電監控系統控制 |
七:線路故障的判斷與處理 |
八:設備故障的判斷與處理 |
九:設計并安裝一個簡易應用系統 |
