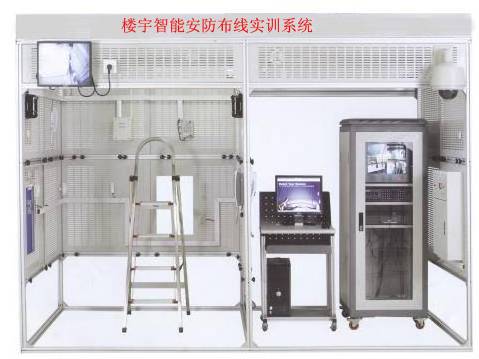

TYRLY-05樓宇智能安防布線實訓系統

一、樓宇智能安防布線實訓系統簡介

TYR-LY05樓宇智能安防布線實訓系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

樓宇智能安防布線實訓系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分。系統可進行對講門禁、室內安防、周邊防范、視頻監控、巡更等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

二、樓宇智能安防布線實訓系統結構與組成

樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。

建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機等典型管理設備。

在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。

在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機等），實現關鍵區域視頻監控，設有一臺17寸液晶監視器，一臺14寸CRT監視器。

功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。

三、樓宇智能安防布線實訓系統主要技術性能

1．輸入電源：單相三線220V±10%50Hz

2．工作環境：溫度-10℃～40℃相對濕度≤85%（25℃）海拔＜4000m

3．裝置容量：≤1.0kVA

4．外型尺寸：3120mm×1580mm×2310mm

5．安全保護：具有漏電壓、漏電流保護，安全符合國家標準

四、通過項目任務實施，可考察的職業能力

1.建筑智能安防布線的實施能力

2.對講門禁系統安裝、接線與調試能力

3.室內安防與周邊防范系統安裝、接線與調試能力

4.視頻監控系統安裝、接線與調試能力

5.巡更系統安裝與調試能力

6.系統運行維護能力
