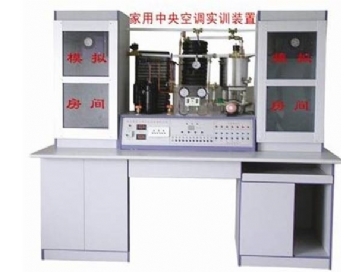

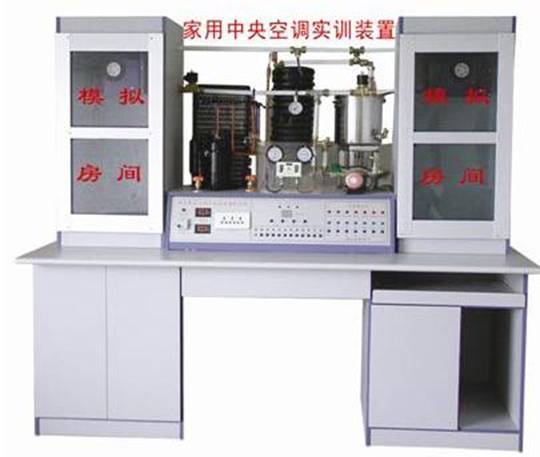

TRYKT-13戶式(別墅)家用中央空調實驗實訓裝置

戶式(別墅)家用中央空調實驗實訓裝置簡介

TRYKT-13戶式(別墅)家用中央空調實驗實訓裝置在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。

最大的特點是，通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、冷卻風機、壓縮機的進出口溫度，隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕、壓縮機、蒸發器(螺旋管)、冷凝器、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、工作水泵、加水水泵。

中央空調實驗設備是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗系統采用微機控制手動操作能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制方法演示。為了解各種參數的變化情況和系統的工作狀況。實驗臺增加了一些輔導結構，使其能人為地制造各種實際中可產生的系統故障，方便學員了解故障的產生和排除故障的方法。

戶式(別墅)中央空調工作原理：先由機組制取冷凍水(或熱水)、冷(熱)水通過水泵加壓輸送到室內各個風機盤管，在通過風機盤管的表冷器，將室內空氣降溫(或升溫)從而達到調節室內空氣溫度的目的，機組輸送的傳熱媒介為水，只要考慮足夠的水泵揚程，就可以運程供冷暖，而且制冷管路集中在室外側，減少冷劑泄露的可能性，雙系統機組有兩個完全獨立的制冷系統，進一步提高了機組的可靠性。

系統在產生這些故障后，按照說明書中列出的各種解決方法，系統能很快恢復正常。

一、中央空調微機控制實驗設備主要技術參數

注：以上參數若有變動，以產品所注參數為主。

二、操作說明

(一)實驗前準備工作

接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，進行加水。

加水方法：將家庭自來水管直接接以加水閥上，打開自來水閥加水，打開放氣閥直至放氣閥有水流出來，才能確定水系統水基本加滿，關閉放氣閥加水完成。一般不關閉加水閥，因為加水系統有單向止回閥自來水會自動給水系統供水，水系統的水不會到流到自來水管里。如果有些地方自來水水壓低，無法加水，可以打開供水水泵進行手動加水。

(二)操作過程

1、制冷實驗

在確保水已加滿后，打開工作水泵K4，冷卻風機K6、壓縮機K3、電磁閥ⅠK1、電磁閥ⅡK2、處于工作狀態（綠燈亮），供水水泵K7處于關閉狀態（紅燈亮）。選擇功能按鈕選定“制冷”處，把制冷溫控傳感器放入蒸發器表面，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。

待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為8—10分為宜，使壓力平衡，方可啟動。

2、制熱實驗

接通控制臺電源，打開電磁閥開關，工作水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4、K5、K6關閉狀態，將功能選擇按鈕選定“制熱”后，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，由延遲繼電器延遲5分鐘，壓縮機、四通閥工作，當制熱達到設定溫度時，即會自動停機。

3、溫度巡測及風速調節

由微機控制，可以同時顯示所有當前溫度和設定溫度。

手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。模擬房間，可根據需要進行開、關，風速Ⅰ、Ⅱ檔進行演示。為了能使達到最佳演示效果，請分別進行模擬房間Ⅰ、模擬房間Ⅱ的演示。

三、中央空調故障、故障現象及恢復方法

(一)制冷故障

注意：

1、所有故障應單獨模擬；

2、*：為了節約氟里昂及防止污染，

3、**：模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。

(二)制熱故障

注意：

1、所有故障應單獨模擬；

2、*：故障同制冷；

3、K1—K6故障演示操作（即按鈕關閉狀態）

四、戶式(別墅)家用中央空調實驗實訓裝置注意事項

1、本實驗臺使用電源為單相220V~50Hz，允許電壓波動范圍為210—242V，本實驗臺要求有獨立的供電線路，電源引線截面不小于2mm2。要求實驗臺有可靠接地?。?！

2、實驗臺中的制冷系統主機部分在搬運時絕對禁止傾斜。

3、本實驗臺所有制冷劑為R22，禁止其它制冷劑代替。

4、本實驗臺所有循環水應干凈、無污染，每次作實驗前應保證系統中有足夠循環水，實驗完成后，應將水排放干凈。

5、在給制冷系統加氟時，應控制壓縮機運轉電流在其額定運轉電流的±10%偏差范圍內。

6、給實驗臺制造故障時，應盡快將他恢復正常，否則，長時間故障運行容易引起機器損壞。

7、實驗臺后側應留0.5米的距離。

8、回氣管溫度若超過15度，應適當加入制冷劑。

五、戶式(別墅)家用中央空調實驗實訓裝置主要配置：

（1）、雙管螺旋管1P蒸發器1個

（2）、1P冷凝器1套

（3）、高低壓、壓差控制器1個

（4）、3/8制冷劑流動觀察鏡1個

（5）、3/8手閥2個

（6）、RF22NP3A熱力膨脹閥1個

（7）、3.5MPa抗震冷媒表高壓壓力表1個

（8）、1.5MPa抗震冷媒表低壓壓力表1個

（9）、1/4加液手閥1只

（10）、900×1100mm主機機實驗臺1個

（11）、25WZ12-0.37冷卻水泵2個帶熱保護370W

（12）、球閥4只控制制冷制熱作用

（13）、電磁閥交流220V2只控制房間

（14）、900寬×900寬×1000高mm模擬房間1個

（15）、2×4風機盤管2個

（16）、風機盤管控制開關2個

（17）、模擬房間2個

（18）、水系統水管銅連接閥1套

（19）、水系統壓力表1只

（20）、溫度傳感器12只

（21）、中央空調系統演示木板1個

（22）、16A電源總開關1只

（23）、交流220V電壓表1只

（24）、直流30A電流表1只

（25）、數碼溫度顯示器1套

（26）、溫度選擇輕確開關12只

（27）、制冷制熱輕確開關4只

（28）、故障顯示開關7只

（29）、狀態指示燈32只

（30）、鋁塑板實驗面板1塊

（31）、實驗臺、實驗桌1套

（32）、中央空調帶微機接口1個

（33）、中央空調電腦由需方配置，供方可代辦
