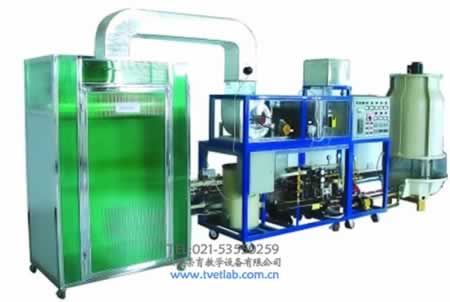

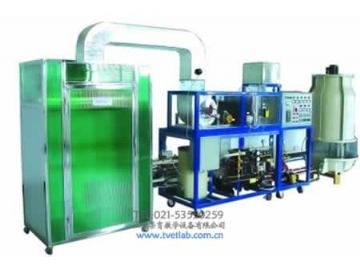

TRYKT-12中央空調綜合實驗實訓裝置

TRY-KT12中央空調綜合實驗實訓裝置是真實樓宇中央空調系統合理微縮而成的教學實驗設備，整套實驗設備可演示中央空調“夏季制冷循環”和“冬季制熱循環”過程。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。

（一）電氣控制系統

1、結構形式

電氣控制柜。規格為600×500×1700mm（L×W×H）。由PLC、漏電開關、信號指示燈、選擇開關、熱繼電器控制按鈕、數字溫度儀表、數字電壓電流表、溫度變送器等元件按照中央空調的控制流程設計制作。

2、控制系統：制冷方式控制和制熱方式控制。

3、控制模式：手動模式、自動模式、計算機遠程控制模式。多檔開關進行三種操作模式的切換。

（1）選擇手動模式：即用控制柜門上不同的按鈕分別對響應的設備進行啟動、停止操作。如：按下“冷凍水泵啟動按鈕SB1”，冷凍水泵投入運行狀態，冷凍水指示燈點亮。按下“冷凍水泵停止按鈕SB2”，冷凍水泵停止運行狀態，冷凍水指示燈熄滅。手動模式一般在設備調試或試運行階段使用。

（2）選擇自動模式：即按下控制柜門上的“系統啟動按鈕”，系統按照PLC預設的邏輯順序，逐步開啟主風機、冷卻水泵、冷凍等設備，直至系統完全投入正常運行狀態。運行過程中，按下“系統停止按鈕”，系統按照邏輯順序逐步停止設備。

（3）選擇遠程模式：即使用計算機對中央空調系統進行控制。在計算機操作界面上，也可進行手動操作和自動操作。同時計算機可完成數據采集、監控、報表生成、故障報警記錄等功能。

4、主要技術參數

（1）電氣控制柜采用PLC控制方式，包括：三菱PLC（擴展模擬量模）、熱繼電器、交流接觸器、控制按鈕、中間繼電器、指示燈、數字指示儀表、溫度變送器等。

（2）輸入電源：三相五線AC380V±10%50Hz；

（3）最大供冷量：7.5kW；

（4）最大輸入總功率：6.5kW；

（5）制冷額定功率：3.8kW；

（6）最大堵轉電流：50A；

（7）制熱額定功率：2.0kW；

（8）額定輸入電流：7A；

（9）循環風量：700m3/h；

（10）制冷劑：R22；

（11）漏電動作電流：≤30mA；

（12）外形尺寸：6000×2400×2500mm

（13）安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

（14）環境溫度：環境溫度：-5℃～40℃。

（15）輸出電源：直流24V。

（16）PLC:三菱FX2N-48MR，擴展6個通道的模擬量輸入模塊FX2N-4AD及FX2N-2AD模塊各一塊。PLC作為中央空調電氣柜的控制器，負責總體流程的邏輯控制。模擬量模塊用于采集出風口溫度、回風口溫度、冷凍水出口溫度、冷卻水出水口溫度，并轉化為數字量，通過計算機進行實時監控。

（17）儀表

電氣柜分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。

TRY-ZYKT12中央空調綜合實驗實訓裝置溫控表

（18）漏電開關、接觸器等繼電器元件

電控柜安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。

TRY-ZYKT12中央空調綜合實驗實訓裝置配件

（8）控制柜基本操作和現實

a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示;h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。

（二）中央空調模型系統

制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。

制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。

（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成?？蓾M足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。

（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。

冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。

（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。

（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。

空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。

3、故障設置與排除

中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為20個，其中制冷系統設置的故障點為8個，電控系統設置的故障點為12個，故障點的設置不損壞制冷和電控系統原理。。

軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。

4、中央空調綜合實驗實訓裝置實訓內容
