智能型制冷壓縮機性能測試實訓裝置
- 型號:TRYJD-11F
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

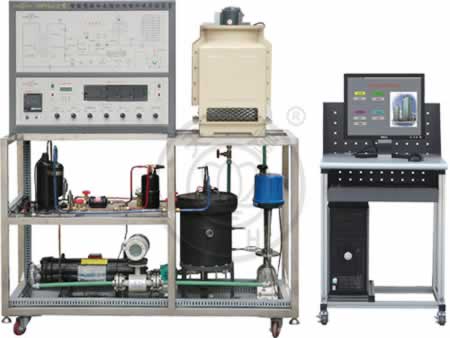

TRYJD-11F 智能型制冷壓縮機性能測試實訓裝置
一、智能型制冷壓縮機性能測試實訓裝置簡介
“TRYJD-11F智能型制冷壓縮機性能測試實訓裝置”以可編程控制器PLC為控制核心,依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》,以第二制冷劑量熱器法為主要測量法,以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于各院校制冷專業相關課程的教學實訓。
二、智能型制冷壓縮機性能測試實訓裝置特點
1.由二套系統組成,一套為壓縮機測試系統,另一套是過冷度調節輔助系統
2.系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制
三、智能型制冷壓縮機性能測試實訓裝置技術性能
1.輸入電源:三相四線~380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<5kVA
4.制冷劑:R22
5.第二制冷劑:R123
6.制冷量:2.3kW
7.重 量:100kg
8.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,安全符合相關國家標準。
四、智能型制冷壓縮機性能測試實訓裝置配置及技術性能
實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成
1.控制臺
(1)交流電源
提供控制屏工作所需的三相交流電源,可由電源總開關來控制。配有三只指針式交流電壓表,分別指示輸入三相電網電壓值。
(2)安全保護體系
設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護。
(3)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定。
2.壓縮機測試系統
包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。
3.過冷度調節輔助系統
由過冷器、循環水泵、水量調節閥、冷卻塔等組成。
4.測量儀表
(1)指針式電壓表:量程0~450V
(2)真空壓力表:量程-0.1~1.5MPa
(3)真空壓力表:量程-0.1~3.5MPa
(4)數顯溫度表:采用PT100傳感器,測量范圍-50~+150℃
(5)玻璃轉子流量計:量程為16~160mL/min
(6)功率表:精度0.5級,可單獨顯示電壓、電流、功率信號
5.主機實訓模塊
配置西門子CPU224 PLC(AC/DC/RLY)主機,集成數字量I/O(14路數字量輸入/10路數字量輸出),帶1個RS-485通信口,配套PC/PPI編程電纜。
6.溫度采集模塊
配置西門子EM231模擬量模塊(4路模擬量輸入)、EM232模擬量模塊(2路模擬量輸出)。
7.檢測傳感器
包含壓力變送器及流量傳感器。
五、智能型制冷壓縮機性能測試實訓裝置實訓項目
1.了解國標GB/T5773—2004的實訓方法
2.蒸汽壓縮式制冷循環系統基本結構和工作原理
3.壓縮機測試系統試驗工況控制
4.主、輔測制冷量相對誤差測量
5.制冷機組能效比測量
