電控（電動）助力轉向與前懸掛實訓臺

（一）電控（電動）助力轉向與前懸掛實訓臺簡介

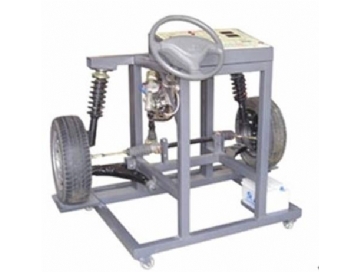

本實訓臺由本田飛度原廠電動電控助力式方向機、轉向盤及傳感器、減震器、方向盤、輪胎、可移動式臺架等組成。采用本田飛度原廠電動電控助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤轉向系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

（二）電控（電動）助力轉向與前懸掛實訓臺結構組成

本田飛度原廠電動電控助力式方向機、方向盤、轉角傳感器、扭矩傳感器、車速傳感器、發動機轉速信號裝置、診斷座、減震器、方向盤、輪胎、彩色原理面板圖、可移動式臺架等。

（三）電控（電動）助力轉向與前懸掛實訓臺功能特點

1．電壓表顯示轉向、轉速、車速等信號值；實訓臺面板上繪有與原車線束色彩一致的彩色噴繪電路圖，并覆蓋有機玻璃保護；實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

2．刻度盤顯示轉向角度大?。ㄟx裝）；

3．可進行前輪定位檢測與調整；

4．萬向腳輪臺架，便于移動教學

5．演示原車轉向系統的工作過程。

6．演示電動電控助力式系統的原理、作用、變化。

7．前輪定位三要素的調整和作用。

8．演示懸掛系統工作情況。

9．拆裝實操。

10．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。

11．.底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；

12．實訓配備有使用說明書及相關資料。

（四）電控（電動）助力轉向與前懸掛實訓臺技術參數

1500mm×1000mm×1200mm(長×寬×高)

電源：12V/60AH
