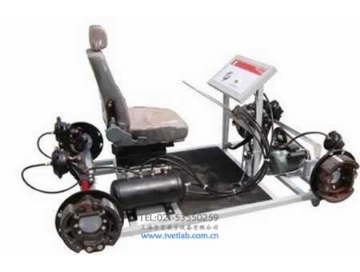

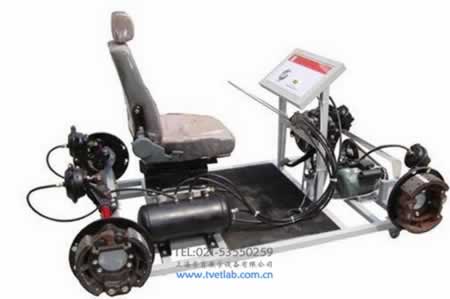

汽車氣壓剎車系統實訓臺

（一）汽車氣壓剎車系統實訓臺簡介

1．選用輕卡汽車制動系統原車材料、前后剎車機構等組件，合理裝配在鋼制移動臺架上；

2．氣壓表實時顯示制動時氣壓的變化；

3．配套汽車制動系統實驗臺使用操作與實訓課題的實訓指導書。

（二）汽車氣壓剎車系統實訓臺結構組成

1．前后制動機構總成。

2．制動壓力表。

3．制動泵及分泵機構。

4．可移動臺架。

5．交流電機。

6．空氣泵，制動系統各類型閥。汽車氣壓剎車系統實訓臺

（三）汽車氣壓剎車系統實訓臺功能特點

1．可動態演示汽車氣壓制動系統工作原理過程。

2．實現汽車氣壓制動系統拆裝與元件檢修實訓操作。

3．實現汽車氣壓制動系統調整維護等實訓操作。

4．適用于汽車職業教育各級別的培訓、考核。

5．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

（四）汽車氣壓剎車系統實訓臺技術參數

外形尺寸：1550×1250×800mm

電機：220V/750W

電源：220V

工作溫度：-50℃～50℃
