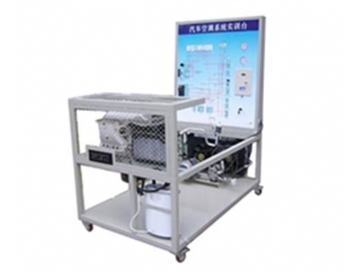

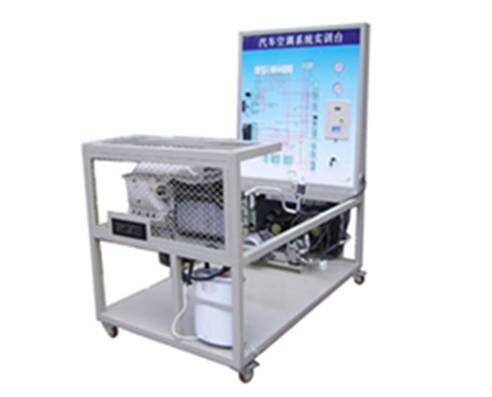

汽車空調系統實驗臺

汽車手動空調電控系統的故障設置、故障診斷、檢測、排除和實際測量等實踐性教學以及考核使用,智能故障設置控制功能,可連接電腦設置故障,并可連機設置。

2.體現國產新型，有代表性。要求配置全新桑塔納2000GSI轎車配置的空調裝置。

3.帶熱水裝置，既能制冷也能制熱。

4.為滿足冬季教學需要，帶低溫強制制冷起動開關。

5.使用134a無氟環保冷媒

6.能設置電控系統故障。汽車空調系統實驗臺

7.測試面板帶完整電路圖與雙向測試端口，不用拔拉電器插頭或穿刺導線，能開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練。

8.為降低成本、減少噪音，使用電機驅動系統工作。

9.設置足夠的安全保護裝置（漏電保護器、防護罩等）

汽車空調系統實驗臺硬件配置：

（1）汽車配件：配置全新汽車零部件，包括壓縮機、全部傳感器、執行器與空調線束，高低壓管，冷凝器總成，干燥罐總成，繼電器盒總成，空調放大器總成，風機總成；出風口與空調面板總成。

（2）通用設備：可移動的空調實驗臺支架，故障測試面板，故障設置面板，帶電路圖的雙向信號測試端口，220V電動機，高壓表與低壓表，真空泵，水泵、電熱水器。通過設置在示教板面板上的鑰匙、開關可實現三種功能：

（1）、正常使用功能：學員可以在面板上操作，能夠?qū)崿F(xiàn)和原車部件一致的功能；也可以通過面板上的引腳孔測試出電壓、電流、阻值等

汽車空調系統實驗臺信號參數；

（2）、外部接線功能：外部接線開關處在燈光亮位置位，學員可以通過設置在面板上的引腳孔，參照電路圖，實現把各個部件連接起來，達到正常工作的效果；

（3）、設置故障、排除故障功能：在正常使用功能的前提下，可通過故障設置盒內智能開關設置斷開，燈光不亮為通路，實現電路斷路
