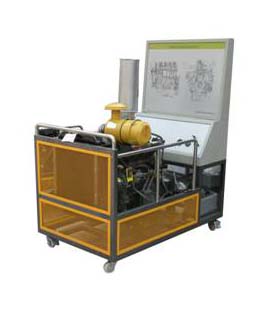

約翰迪爾柴油發動機實驗臺

型號:TRY-F8100-JDT

尺寸：1400×1000×1200（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

發動機型號：RYT654系列柴油

機油等級：API（美國石油學會）標準SG級，

蓄電池：免維護蓄電池

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色直觀系統原理圖，并配有使用說明書及實驗指導書等。

約翰迪爾柴油發動機實驗臺組成：

發動機總成和、啟動開關、整套散熱機構、油箱總成、蓄電池、可移動臺架、使用說明書及實驗指導書。

約翰迪爾柴油發動機實驗臺功能特點

1、發動機正常運轉。

2、實訓臺面板上繪有彩色噴繪剖視圖，學員可直觀對照原理圖和發動機實物，認識和分析系統的工作原理。

3、實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。約翰迪爾柴油發動機實驗臺

4、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

5、可進行拖拉機發動機各系統實際操作實訓。

6、本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各元件的位置及工作原理。

7、可進行噴油角度的檢測；進行噴油正時調整；

8、適用于汽車職業教育不同層次學員對柴油發動機考核項目的教學需要；

9、發動機工作正常，運轉平穩,可進行氣缸壓力，燃油壓力等檢測實驗。

10、可以配合其它儀器進行尾氣分析，噴油正時，檢測轉速等，進而增強對分配泵柴油發動機的工作原理，控制過程的學習掌握。

博世柴油共軌發動機實驗臺

型號:TRY-F8100-2.8

尺寸：1500×1000×1900（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

發動機類型：江淮

發動機型號：TCL（原廠裝車發動機）

排量：2.8L

機油等級：API（美國石油學會）標準SG級，

蓄電池：12V60AH

重量：320KG

油箱容積：10L

一、博世柴油共軌發動機實驗臺簡介：

1.萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

2.控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

二、博世柴油共軌發動機實驗臺組成：

發動機總成和發動機控制單元、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、空氣流量計、發動機轉速傳感器、凸輪軸位置傳感器、油軌壓力傳感器、點火開關、整套散熱機構、蓄電池、五個數字電壓表、噴油脈寬表、真空壓力表及燃油壓力表、帶有完整彩色三維數碼激光打印電路原理圖面板、外接式檢測端子、故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

三、博世柴油共軌發動機實驗臺功能特點

1.本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

2.通過顯而易見的電腦檢測端子，配合萬用表檢測如進氣溫度傳感器、空氣流量計、水溫傳感器、油軌壓力傳感器等各傳感器和執行器的電壓及電阻值。

3.設置發動機常見故障，通過故障顯示，進行學生故障分析、故障排除、及檢測診斷實訓，培養學生故障分析檢測診斷思維能力。

4.設有數字噴油脈寬及頻率表，顯示發動機在各種工況下對噴油脈寬的變化。

四、博世柴油共軌發動機實驗臺顯示功能

1.可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況.可以通過故障指示燈來顯示故障。

2.五個數字電壓表顯示傳感器電壓，可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數。

3.通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況。

4.LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表（實時信號）。

五、檢測功能

備OBD2電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等。

功能可配：網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障診斷和考核平臺對接后可實現以下功能：

1)可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制。

2)可對班級每個學生的考試成績進行統計，形成班級成績報表（學生姓名、報考級別、考試成績）。

3)可設置系統登陸密碼：新建用戶和密碼設置與更改。

4)能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

5）遠程啟動功能，可在遠程啟動一臺或一臺以上。

6）可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變
