電控巡航系統示教板

（一）電控巡航系統示教板簡介

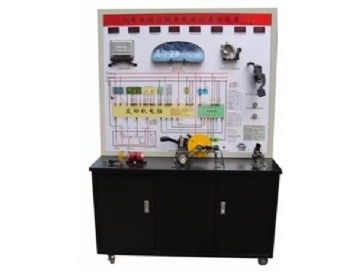

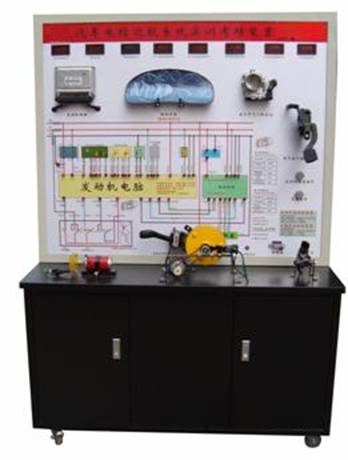

發動機電控示教板選用大眾帕薩特電控巡航系統材料為基礎制作，模擬汽車定速行駛，演示大眾電控巡航系統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（二）電控巡航系統示教板結構組成

發動機電控單元、電子油門總成、節氣門體總成、車速傳感器、曲軸傳感器及信號盤、儀表及控制開關、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

（三）電控巡航系統示教板功能特點

1．面板上繪有完整的大眾電控巡航系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示大眾電控巡航系統的工作過程。

3．?dāng)?shù)顯表顯示各傳感器信號電壓值。

4．發光二極管顯示工作元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．系統匹配等操作。

7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

9．裝有診斷座，可讀取故障碼與數據流等。

（四）電控巡航系統示教板技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃
