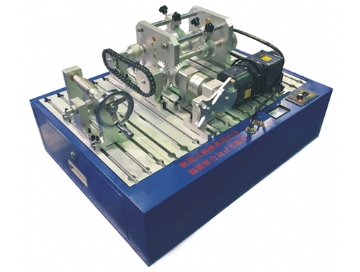

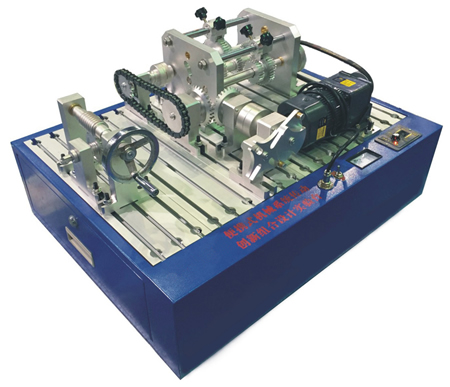

TRYJX-102便攜式機械系統傳動創新組合設計實驗臺

一、便攜式機械系統傳動創新組合設計實驗臺使用的目的

TRYJX-102便攜式機械系統傳動創新組合設計實驗臺是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。

使用目的在于：

1、加深對各種類型的機械傳動的感性認識和理論認識；

2、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺；

3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。

二、便攜式機械系統傳動創新組合設計實驗臺技術參數：

電機功率：60W

工作臺拼裝后尺寸：720X480X270mm

零件箱尺寸:580x360x160

總重量：28Kg

三、便攜式機械系統傳動創新組合設計實驗臺功能

1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽工業鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。

2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案主要有：

（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。

（2）變速器：參照CA6132精密車床變速器設計。

手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。

（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。

例如：

手輪—V帶—槽輪機構組合傳動

手輪—鏈—槽輪機構組合傳動

手輪—V帶—離合器—鏈—槽輪機構組合傳動

手輪—錐齒輪—槽輪機構—V帶組合傳動

手輪—錐齒輪—槽輪機構—鏈輪組合傳動

手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

手輪—各種聯軸器—鏈—槽輪機構組合傳動

手輪—變速器（中介輪）—離合器—V帶組合傳動

手輪手輪—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動

手輪手輪—V帶—蝸輪蝸桿—十字萬向節—槽輪機構組合傳動

手輪—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動

電機—V帶—槽輪機構組合傳動

電機—V帶—鏈—槽輪機構組合傳動

電機—V帶—單十字萬向聯軸器傳動

電機—V帶—離合器—鏈—槽輪機構組合傳動

電機—V帶—槽輪機構—V帶（或鏈輪）組合傳動

電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動

電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動

電機—V帶—變速器（中介輪）—離合器—V帶組合傳動

電機—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動

手輪電機—V帶—蝸輪蝸桿—十字萬向節—槽輪機構組合傳動

電機—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動

四、實驗內容

1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；
