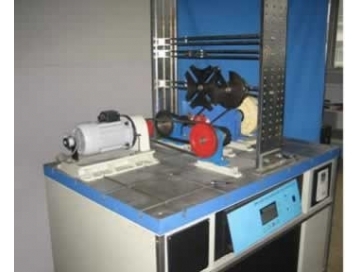

TRYJX-108機械系統集成創新組合及綜合參數測試分析實訓臺

（一）機械系統集成創新組合及綜合參數測試分析實訓臺簡介：

TRYJX-108機械系統集成創新組合及綜合參數測試分析實訓臺是專門為機械系統認識、創新設計、拼裝、檢測分析提供的開放式的實踐平臺，是面向二十一世紀機械設計類本科首開經典實訓之一，用于《機械設計》課程、課程設計及畢業設計，由于該實訓臺不僅具有機械傳動設計部分，還有執行機構設計部分，因此該實訓設備具備了高度的機械系統集成，具備了完備的概念。

（二）機械系統集成創新組合及綜合參數測試分析實訓臺主要技術參數：

交流變頻電機功率：0.75KW；同步轉速1500r/min;

磁粉制動器加載范圍：0～50N.m；

變頻控制器：功率0.75KW；

調速范圍：0-800rpm，系統最高轉速0-600rpm;

角位移傳感器：電壓/脈沖數5V/360P2個；5V/1000P1個；

壓力傳感器：5kg1個；50kg1個；精度0.05；

安裝最大中心高：130mm；

外形尺寸：1100X750X1600mm；

重量：480kg

（三）機械系統集成創新組合及綜合參數測試分析實訓臺主要原理說明：

1、檢測原理：實訓設備利用測力傳感器，與光電測速傳感器檢測機械系統的輸入及輸出的轉速和轉矩，并通過數據采集系統進行采集處理，數據通過串口通訊輸入至計算機，形成可視化的適時變化曲線。

2、測量轉矩原理：由于力矩使拉桿質點受力，采集系統采集測力傳感器的信號，將其測量值乘以質點到轉動中心的距離即得到轉矩值。以上計算均在計算機內自動完成。

（四）機械系統集成創新組合及綜合參數測試分析實訓臺性能特點：

1、該實訓設備采用模塊化結構，配備了最齊全的傳動零部件庫；

2、實訓臺工作平臺采用鑄鐵件，厚50mm，經過刨、銑、磨、精鏟，平整美觀、

3、測試系統采用流行的高端高精度的單片機集成系統，并可采用USB接口與計算機直接連接，可實現程控起停、調速、程控加載及電機的反饋控制；

4、實訓臺電控操作面采用了國內外流行先進的超高亮、寬視角液晶顯示屏（240X128點陣），全中文顯示，清晰、直觀。

（五）機械系統集成創新組合及綜合參數測試分析實訓臺主要實訓內容：

1、認識組成機械系統常用的零部件及安裝方式；

2、根據負載的形式設計不同傳動比、不同傳動路徑的傳動系統方案，并對系統進行評價；

3、組合拼裝40種以上的機械傳動系統方案；

4、檢測實際機械系統的傳動效率；

5、執行機構方案設計及拼裝。（7種）
