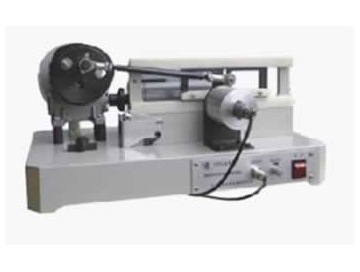

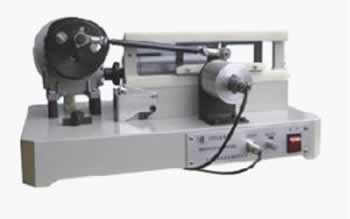

TRYJX-106曲柄滑塊導桿凸輪組合及機構實訓臺

（一）曲柄滑塊導桿凸輪組合及機構實訓臺主要技術參數：

角位移傳感器：輸出電壓:0～5V;脈沖數：1000P1支

光電盤：180p

直流電機：125W轉速：0－1500rpm

蝸輪減速箱速比：1/10

主軸調速范圍：0～150rpm

外形尺寸：500×380×300mm

（二）曲柄滑塊導桿凸輪組合及機構實訓臺實訓內容：

1、滑塊線位移、線速度、線加速度等運動特性。

2、搖桿角位移、角速度、角加速度等運動特性。

3、曲柄的轉速及回轉不勻率。

4、比較曲柄導桿滑塊機構與曲柄滑塊機構的性能差別。

5、比較曲柄導桿搖桿機構與曲柄搖桿機構的性能差別。

6、曲柄長度、連桿長度都可調整，分析該參數改變，對機構運動特性的影響。

7、等加速凸輪與偏心凸輪直動從動桿運動規律的比較。

8、平底從動桿與滾子從動桿運動規律的差異。

9、各機構的動畫效果圖及其理論曲線。

10、實測曲線與理論曲線的比較。

（三）曲柄滑塊導桿凸輪組合及機構實訓臺性能特點：

1、該實訓設備顯著特點是一機多用，采用模塊結構，一臺設備可實現五種機構的快速拼裝及測試（曲柄滑塊機構、曲柄導桿滑塊機構、曲柄搖桿機構、曲柄導桿搖桿機構、凸輪機構）

2、桿構件的長度可進行無級調節、分析該參數改變對機構運動特性的影響；

3、配備專用的計算機測控軟件，功能強大，可實時動態繪制機構運動特性曲線，進行運動模擬仿真，實訓數據保存打印，實訓報告生成等。
