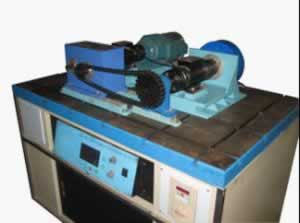

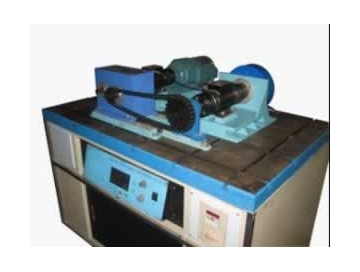

TRYJX-109機械傳動創新組合及綜合參數測試分析實訓臺

（一）機械傳動創新組合及綜合參數測試分析實訓臺描述：

TRYJX-109機械傳動創新組合及綜合參數測試分析實訓臺是目前國內機電一體化實訓設備中技術先進、系統穩定性好、測試精度高（可達到0.1%FS）的一種新型機械設計實訓臺，著眼于培養學生創新和動手能力及工程實踐能力，也可用于科研實訓。實訓設備電控操作面采用了國內外流行現金的超高亮、寬視角液晶顯示屏（240X128點陣），全中文顯示、清晰、直觀，是各高校首選的實訓設備。

（二）機械傳動創新組合及綜合參數測試分析實訓臺主要技術參數：

交流變頻電機功率：220V,0.75KW；同步轉速1500r/min;

磁粉制動器加載范圍：0-50N．m

變頻控制器:功率0.75KW，調速范圍：0-1650r／min,調速精度0.1％

扭矩傳感器：額定轉矩10N.m；轉速范圍0～4000r/min;

扭矩傳感器：額定轉矩50N.m；轉速范圍0～4000r/min;

外形尺寸：1100×750×750mm

重量：420kg

（三）機械傳動創新組合及綜合參數測試分析實訓臺特點：

1、實訓臺采用模塊化結構，配備了最齊全的傳動零部件庫；

2、工作平臺采用鑄鐵件，厚50mm，經過刨、銑、磨、精鏟，平整美觀。

3、實訓臺采用新型全數字智能扭矩傳感器，可直接測靜態和低轉速扭矩而無需工控機等額外的輔助設備。

4、無需使用三相電源，安裝使用方便

（四）機械傳動創新組合及綜合參數測試分析實訓臺主要實訓內容：

1、拼裝10中常見機械系統傳動組合方案；

2、自動測試出機械傳動性能參數，如轉速n(r/min),扭矩M(N.m)、功率N(Kw)、傳動比I、效率(η),并對測試結果進行分析、處理。

3、通過測試常見機械傳動組成的不同傳動系統(如帶傳動、鏈傳動、齒輪傳動、擺線針輪傳動、蝸桿傳動等)的參數曲線，掌握機械傳動合理優化布置的基本要求；
