汽車駕駛模擬器使用說明

來源：    作者：    發布時間：2019-12-24 12:20:16

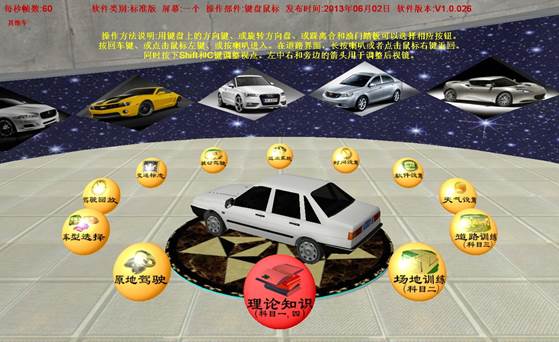

主界面中間是一輛在轉盤上旋轉的車輛,該車輛為當前選擇進行訓練的車輛（可以是捷達、東風、拖車等）。圍繞車輛和轉盤，共有12個按鈕，分別是：理論知識（包含科目一和安全文明駕駛）、場地訓練（科目二）、道路訓練 （科目三）、天氣設置、軟件設置、時間設置、退出系統、被動駕駛、交通標志、駕駛回放、車型選擇和原地駕駛。

主控界面

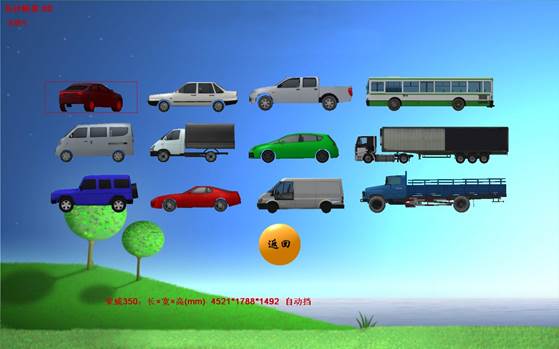

車型選擇界面

即1、理論知識；2、場地訓練；3、道路訓練：

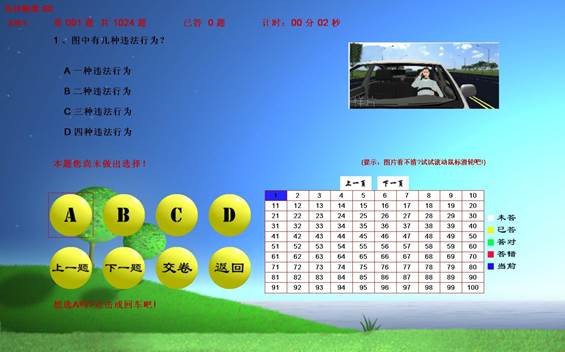

1） 理論知識：包括小車試題、客車試題、大車試題和安全文明駕駛考試，小車試題：2013年C1、C2照理論考試題庫，共725題。

      客車試題 ：2013年 A2、B2照理論考試題庫，共793題。貨車試題：2013年A1、A3、B1 照理論考試題庫，共782題。安全文明駕駛：2013年安全文明駕駛考試題庫，共1024題。

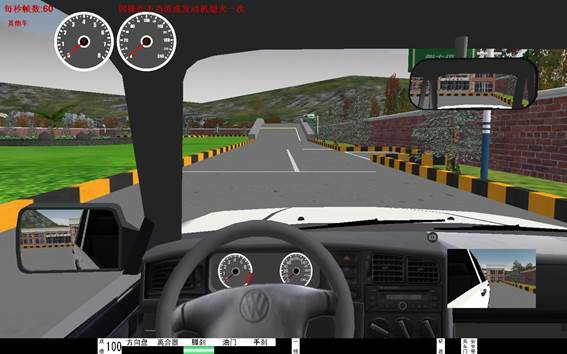

2） 場地訓練：可分為小車訓練、大車訓練。小車科目二中包括（直角轉彎、側方停車、倒車入庫、坡道停車和起步、曲線行駛）。

      大車訓練包括（樁考、側方停車、坡道停車和起步、單邊橋、起伏路、直角轉彎、連續障礙、曲線行駛、限寬門、雨天模擬、霧

      天模擬、濕滑模擬、模擬隧道、模擬山區急轉彎公路、模擬高速、窄路掉頭）。

3）道路訓練：包括科目三訓練、科目三考試兩種模式，訓練模式，考試失敗不自動重新開始?？荚嚹Ｊ?，設置了起步，變更車道，

      超車，會車，直線行駛，掉頭等2013科目三小車考試項目。

      高速公路：場景中有收費站、超車道、行車道、出口等交通標志牌，車距確認、隧道、高速公路出入中等內容。

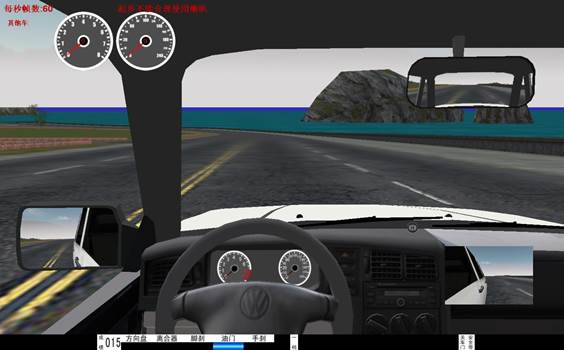

海景公路

      海景公路：設置了一個在海邊的訓練 場景。

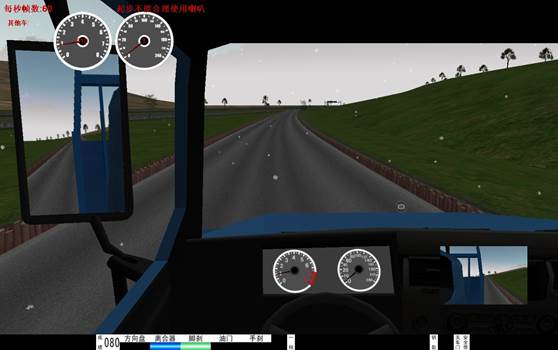

山區道路

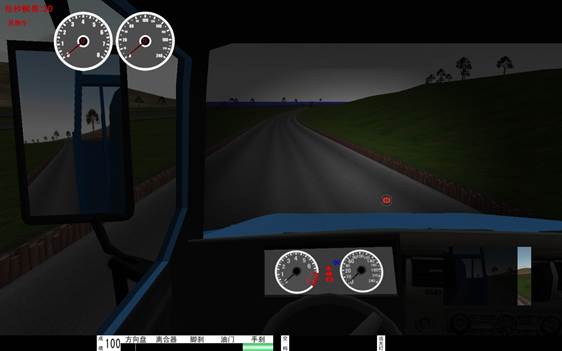

      山區道路：設置了陡坡、急彎等場景，訓練學員在視線不好的情況下進行駕駛的技能。

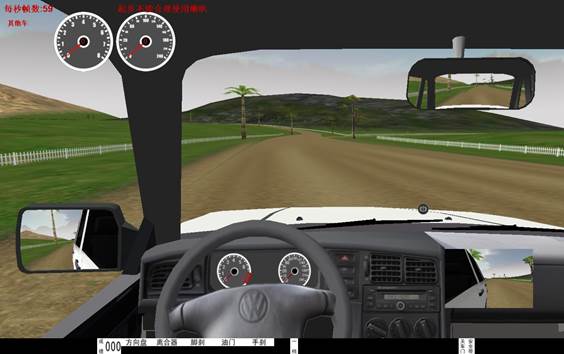

      鄉村小路：設置是鄉間的一條小路,視線不好，車道較窄。

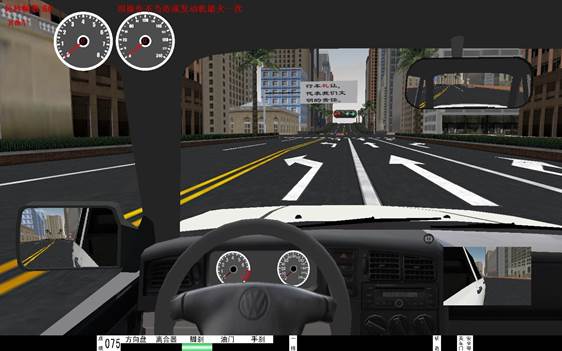

      城市道路：場景中設置了立交橋、十字路口、丁字路口、環形島、環城路、隧道等內容。

城市道路

方形場地：一個簡單開闊的場景,適合新手熟悉操作用。

鄉村道路：是一個開放的場景，并設置有鐵道路口等。

晴天模式

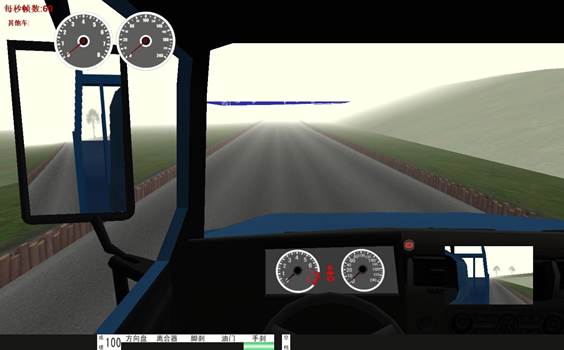

霧天模式

雪天模式

夜間模式

訓練氣候面有：“炫目訓練” “白天”、“雪天”、“霧天”、“雨天”、“黑夜”，體會不同天氣狀況下的駕駛特點（例如，晴天目道路訓練有早上及傍晚的炫目駕駛；雪天路面極滑；霧天視線極其不好；夜間駕駛會車時要遠近燈光的切換等）。

本系統完全符合的駕駛員培訓大綱及交通部駕駛模擬器行業標準JT/T378-2005。

第一節    汽車駕駛模擬器主體構造

一、訓練場景部分畫面：

二、   學生駕駛艙：座機由駕駛座、三臺19寸液晶彩顯，汽車五大操作系統、核心計算機、高級進口傳感器、數據采集板等組成，各操作部件

      通過傳感器，經數據傳感板傳輸。

三、   駕駛模式：被動式：被動式駕駛適用于初學的學員，學生可以按照電腦語音提示進行規范的操作練習。主動式：主動式駕駛與實際車輛相同。

四、功能

1、 主視屏：顯示駕駛前方道路與周圍路況、使學生能感覺身在駕駛室操作著運行中的汽車。并顯示檔位、成績分?jǐn)?shù)。

2、 后視鏡：能達到與真車相同的模擬效果?？缮?。

3、 模擬儀表：顯示車速、里程、發動機轉速。并且可自行決定關閉或開啟。

4、 特殊功能：通過鼠標操作可由正常駕駛室駕駛模式切換到以府視式駕駛模擬。

5、 天氣：一般道路可選擇四種天氣：白天、雪天、霧天、雨天、黑夜。

6、 畫面選擇

7、 可以選擇“打開”或“關閉”：后視鏡、向?qū)У貓D、錯誤提示、成績等。

8、 其它車輛選擇：各道路分4種數目選擇：3至60輛。

9、車型選擇：在訓練中有六種車型：小轎車、吉普車、無級變速車（自動檔）、大貨車、大客車、農用車等。

10、汽車模擬技術：汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬。

11、測試調整功能

        傳感器測試：方向機的測試、離合器的測試、油門的測試、制動器的測試（腳剎）、手制動的測試、變速器各檔位的測試、鳴

號、點火、開鎖。只要打開測試界面便一目了然，并可作學員操作曲線學仿。

第二節：汽車駕駛模擬器軟件技術指標

軟件增加

※界面儀表盤上顯示有：車速表、發動機轉速表、大燈、（遠光燈、近光燈、視寬燈）、轉向燈、安全帶提示燈、車門關閉提示燈、警告燈及機油電瓶燈等,與硬件配合，錯誤操作進行扣分并具有語音提示。

※界面顯示新增加：80度全新視角寬頻模擬駕駛、轉向、油門、剎車、離合器深淺進度顯示；檔位、訓練成績，后視鏡（左、右、 中）、場景地圖顯示;與硬件配合。

※語言提示新增加：壓雙黃線，闖紅燈提示；并在每次駕駛訓練后系統自動給予評分駕駛模擬軟件采用汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬；另外利用的計算機技術，實現真實的三維場景及逼真的聲音模擬。

1、駕駛模式選擇

    單機訓練：?jiǎn)闻_(tái)駕駛艙獨立訓練，訓練時候場景內部的其他車輛、自行車、行人等由系 統根據交通規則及交通模型發出，模擬真實的交車、會車、跟車等。

    被動駕駛：系統根據已經配置好的被動駕駛文件播放視頻以及操作語音提示，學員可以  在沒有教練指導下按照操作語音提示學習，學習正確的操作順序。被動駕駛文件可以自行配置，以便根據自己的特點配置出符合訓練大綱要求的被動駕駛文件。被動駕                   駛功能對初學駕駛的學員來說非常有用，如果學員沒有按照提示操作，系統將報錯并扣分。

    網絡互動：通過中央控制臺可以最多連接25臺駕駛艙，實現聯網訓練，場景中可以看見其他駕駛艙所駕駛的車輛，并看見其他駕駛艙所駕車輛的轉向燈、剎車燈以及聽見其他車輛的喇叭。

2、訓練場景科目

      訓練場景包括：

高速公路：場景中有超車道、行車道、出口等交通標志牌，車距確認、隧道、高速公路出入口等內容。

城市道路：場景中有立交橋、十字路口、丁字路口、環形島、環城路、行人橫穿道路等內容。

場地訓練：曲線穿樁、倒車移位、 “8”字型路、直角彎路、蛇行路、就位停車、順心停車、斜位停車、雙邊橋、右單邊橋、左單邊橋、單凸橋、雙凸橋、橫斷路、騎越障礙、山區道路、坡道。

場地5項：倒車入庫、直角轉彎、 側方位停車、上坡定點停車與坡道起步、曲線行駛。

3、訓練天氣選擇 ：學員可以選擇“白天”、“雪天”、霧天”、“雨天”及“黑夜”，體會不同天氣狀況下的駕駛特點（例如，雪天路面極滑，霧天視線極其不好等）。

4、訓練車型選擇 ：學員可以選擇“桑塔納”、“吉普車”、“無級變速車（自動檔）”、“東風車”、“大客車”、“農用車”作為訓練車輛，在模擬器上體會不同車型的特點。

5、界面顯示 ：檔位顯示，訓練成績，后視鏡（左、右、中）、逼真汽車儀表（車速、里程、發動機轉速）、場景地圖。在訓練過程中，通過雙擊鼠標，可實現正視圖像與俯視圖像駕駛之間切換，從而清楚的觀察車輛與路面的位置關系。

側方停車

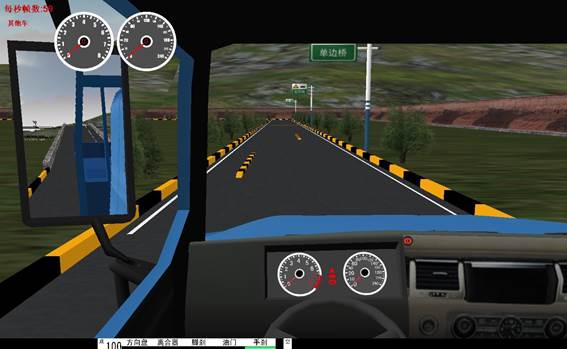

單邊橋

直角彎路

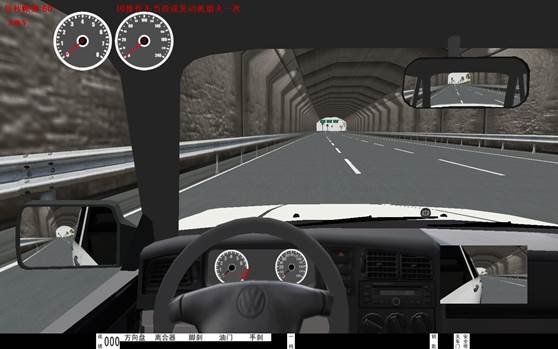

隧道

6、測試調整功能 ：機器是否正常，只要打開測試界面便一目了然。可作為學員模范教練操作曲線。

7、播放VCD：利用該功能，可以播放電子版本汽車培訓教學教材。

8、歷史記錄及錯誤明細：訓練完畢后，學員可以查看訓練過程中所出現的錯誤動作，并且可以將訓練成績及錯誤明細表作為歷史記錄保持下來。

9、復現功能 ：    訓練結束后，學員可以以俯視的方式查看最后3分鐘的駕駛過程，從而仔細分析錯誤駕駛發生的原因，以便以后改正。

10、定時訓練 ：學員可以設定訓練時間，訓練時間一到，系統自動退出訓練界面。

11、操作錯誤檢測項目：系統對學員操作各操作部件正確與否進行判斷，如啟動時是否踩下離合器、闖紅燈報警等。與前面版本不同的是，區別判斷“離合器松得太快”和“發動機轉速過低”，并增加了學員在每次駕駛訓練后系統自動給予評分。

12、無紙化考試： 無紙化考試采用標準化試題，可以隨機出題考試以可以依次考試每套試題。與現有無紙化考試系統最大的區別在于：無紙化考試試題集成在駕駛模擬器系統之中，可以利用模擬器進行。

13、交通標志、標線及交通法規 ：交通標志、標線包括所有的禁令標志、禁止標線、警告標線、警告標志、指路標志、指示標線、指示標志。

       交通法規包括：道路交通安全法、道路交通安全法實施條例、道路交通安全違法行為處理程序規定、道路交通事故處理辦法、道路交通事故處理程序規定、高速公路交通管理辦法、機動車登記辦法、機動車登記規定、機動車駕駛員培訓管理規定、機動車駕

駛證申領和使用規定、交通違章處理程序規定。

14、中央監控臺（選購件） ：中央監控臺由計算機、19″顯示器、打印機、網絡交換機等組成。監控計算機可以監控任意一臺模擬器，監視窗口將顯示與被監視模擬器完全一樣的畫面，并實時圖形顯示其“五大”操作件方向盤、離合器、腳制動、油門及手制動當前的        狀態；另外檔位、喇叭、轉向燈、點火開關等的狀態也通過圖示表示出來。監控計算機可以查看聯網的每一臺模擬器當前錯誤操作的明細情況，并將訓練成績進行打印。
