功能增強型PLC可編程控制器實驗裝置

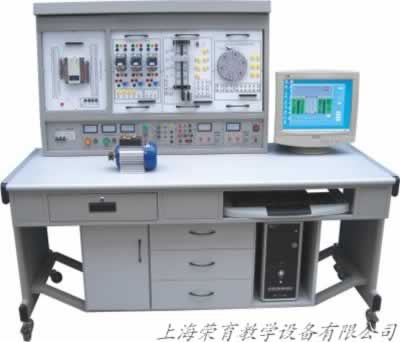

TRYSX-02功能增強型PLC可編程控制器實驗裝置
一、功能增強型PLC可編程控制器實驗裝置簡介：
TRYSX-02功能增強型PLC可編程控制器實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學系統、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組典型性的實驗項目，配備三相鼠籠異PLC可編程控制器實驗裝置步電機及繼電器，能完成多個電氣控制實驗。
二、功能增強型PLC可編程控制器實驗裝置特點
1、裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、功能增強型PLC可編程控制器實驗裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：
|
1）PLC001交通信號燈PLC自動控制實驗掛箱 |
2）PLC002攪拌器的PLC自動控制實驗掛箱 |
|
3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物） |
4）PLC004四層電梯的PLC自動控制實驗掛箱（實物） |
|
5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物） |
6）PLC006藝術彩燈造型的PLC控制實驗掛箱 |
|
7）PLC007電機的自動控制實驗掛箱（實物） |
8）PLC008步進電機的PLC控制實驗掛箱（實物） |
|
9）PLC009模擬電視發射塔實驗掛箱 |
10）PLC010自動送料裝車系統實驗掛箱 |
|
11）PLC011自動售貨機實驗掛箱 |
12）PLC012自動成型系統實驗掛箱 |
|
13）PLC013水塔自動供水系統實驗掛箱 |
14）PLC014郵件自動分揀系統實驗掛箱 |
|
15）PLC015自動洗衣機系統實驗掛箱 |
16）PLC016電鍍系統實驗掛箱 |
|
17）PLC017繼電器控制實驗掛箱（一） |
18）三相鼠籠電動機380VY/△接法 |
|
19）基礎實驗掛箱 |
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、電腦或手持編程器（用戶自備或代購）四、技術性能
四、功能增強型PLC可編程控制器實驗裝置技術參數：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．~220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150cm3
五、功能增強型PLC可編程控制器實驗裝置基本實驗項目
|
1．與、或、非邏輯功能實驗 |
3．跳轉、分支功能實驗 |
|
5．?dāng)?shù)據處理功能實驗 |
7．交通信號燈PLC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗（實物） |
11．加工中心刀具庫選擇控制實驗（實物） |
|
13．電機的自動控制實驗（實物） |
15．模擬電視發射塔實驗實驗 |
|
17．自動售貨機實驗 |
19．水塔自動供水控制系統實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
2．定時器、計數器功能實驗 |
|
4．移位寄存器實驗 |
6．微分、位操作實驗 |
|
8．?dāng)嚢杵鞯腜LC自動控制實驗 |
10．四層電梯的PLC自動控制實驗（實物） |
|
12．藝術彩燈造型的PLC控制實驗 |
14．步進電機的PLC控制（實物） |
|
16．自動送料裝車系統控制實驗 |
18．自動成型實驗 |
|
20．郵件自動分揀實驗 |
22．電鍍過程控制實驗 |

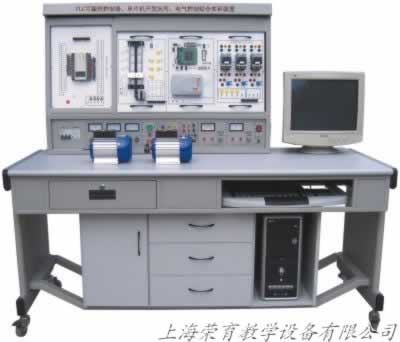

TRYSX-02APLC可編程控制器單片機開發應用及電氣控制綜合實訓裝置
產品功能簡介：
TRYSX-02APLC可編程控制器單片機開發應用及電氣控制綜合實訓裝置，PLC部分集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學系統、模擬控制實訓掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實訓，也為高層次的設計開發實驗實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出典型性的實訓實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。
單片機開發應用部分功能強大，實訓內容豐富，可完成單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等眾多項目訓練。
一、實訓臺特點
1．實訓裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2．雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4．單片機實訓項目豐富，結構科學、合理。
5．采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
6．組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、實訓臺構成
（一）PLC部分
1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2．PLC可編程控制器實訓裝置(掛箱規格：40×24×6cm3)
3．PLC可編程控制器操作桌
4．編程應用軟件
5．仿真教學軟件
6．工控組態軟件
7．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8．電腦或手持編程器（用戶自備或代購）
（二）單片機部分
1．DP–01單片機實訓掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、FlashRom、SRAM、I2C總線接口
2．DP–02單片機實訓掛箱（二）
8251串引口擴展、232總線串引接口、單片機最小應用系統1、單片機最小應用系統2、拔碼開關輸出
3．DP–03單片機實訓掛箱（三）
ISD1420語音控制、IC卡讀寫接口、實時時鐘/日歷、USB接口、RS232轉RS485接口
4．DP–04單片機實驗掛箱（四）
8279接口電路、8255I/O擴展、8155I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K
5．DP–05單片機實訓掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗
6．DP–06單片機實訓掛箱（六）
十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單項脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7．DP–07單片機實訓掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
8．DP–08單片機實訓掛箱（八）
單片機與CPLD實驗、sh51仿真器
三、實訓臺技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．~220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N40–40MR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150cm3
四、實訓臺基本實訓項目
（一）PLC控制部分
|
1）與、或、非邏輯功能測試 |
3）跳轉、分支功能訓練 |
|
5）數據處理功能訓練 |
7）交通信號燈PLC自動控制 |
|
9）LED數碼官顯示PLC自動控制（實物） |
11）加工中心刀具庫選擇控制（實物） |
|
13）電機的自動控制（實物） |
15）模擬電視發射塔實驗 |
|
17）自動售貨機 |
19）水塔自動供水控制系統 |
|
21）自動洗衣機控制系統模擬訓練 |
2）定時器、計數器功能測試 |
|
4）移位寄存器測試 |
6）微分、位操作測試 |
|
8）攪拌器的PLC自動控制 |
10）四層電梯的PLC自動控制（實物） |
|
12）藝術彩燈造型的PLC控制 |
14）步進電機的PLC控制（實物） |
|
16）自動送料裝車系統控制 |
18）自動成型訓練 |
|
20）郵件自動分揀 |
22）電鍍過程控制 |
|
23）三相鼠籠式異步電動機點動控制和自鎖控制(實物) |
24）三相鼠籠式異步電動機聯動正反轉控制(實物) |
|
25）三相鼠籠式異步電動機帶延時正反轉控制(實物) |
26）三相鼠籠式異步電動機Y/△轉換起動控制(實物) |
|
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 |
28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。 |
（二）單片機部分
|
1．存儲器塊清零 |
2．二進制到BCD碼轉換 |
|
3．二進制到ASCII碼轉換 |
4．程序跳轉表 |
|
5．內存塊移動 |
6．?dāng)?shù)據排序 |
|
7．P1口輸入、輸出實驗 |
8．繼電器控制實驗 |
|
9．用74LS244讀入數據 |
10．用74LS273輸出數據 |
|
11．串行數據轉換并行數據 |
12．并行數據轉換串行數據 |
|
13．PWM轉換電壓實驗 |
14．音頻控制實驗 |
|
15．8255輸入、輸出實驗 |
16．8155輸入、輸出實驗 |
|
17．5LED靜態串行顯示實驗 |
18．6LED動態掃描顯示實驗 |
|
19．查詢式鍵盤實驗 |
20．陣列式鍵盤實驗 |
|
21．計數器實驗 |
22．定時器實驗 |
|
23．8253定時器實驗 |
24．外部中斷實驗 |
|
25．串行口通訊實驗 |
26．ADC0809模數轉換實驗 |
|
27．DAC0832數模轉換實驗 |
28．MC14433模數轉換實驗 |
|
29．EEPROM外部數據程序存儲器實驗 |
30．SRAM外部數據存儲器擴展實驗 |
|
31．93C46串行EEPROM數據讀寫實驗 |
32．電子時鐘實驗 |
|
33．電子琴模擬實驗 |
34．打印機控制實驗 |
|
35．汽車轉彎信號燈控制實驗 |
36．溫度傳感器溫度控制實驗 |
|
37．溫度過程控制模擬實驗 |
38．五相步進電機模擬實驗 |
|
39．計算器實驗 |
40．?dāng)?shù)字頻率計實驗 |
|
41．V/F轉換實驗 |
42．F/V轉換實驗 |
|
43．LED點陣顯示實驗 |
44．字符液晶顯示屏控制實驗 |
|
45．8279鍵盤掃描顯示實驗 |
46．看門狗實驗 |
|
47．8251串行口擴展通訊實驗 |
48．I2C總線讀寫實驗 |
|
49．RS232轉RS485實驗 |
50．USB接口實驗 |
|
51．十字路口交通燈控制實驗 |
52．五功能邏輯筆實驗 |
|
53．直流電機驅動調速實驗（實物） |
54．步進電機驅動實驗（實物） |
|
55．IC卡讀寫實驗 |
56．實時時鐘/日歷控制實驗 |
|
57．語音芯片控制實驗 |
58．單片機與CPLD實驗 |
|
59．8051與PC機串行口通訊實驗 |
60．FlashRom外部程序存儲器實驗 |
|
61．多功能密碼鎖實驗 |
