工業自動化綜合實驗考核裝置,工業自動化綜合實訓裝置

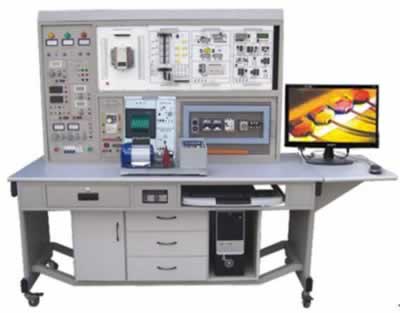

TRYGZ-01工業自動化綜合實驗考核裝置
一、工業自動化綜合實驗考核裝置簡介
TRYGZ-01工業自動化綜合實驗考核裝置是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。
單片機：采用目前廣為流行的51系列單片機，并配有51仿真器及編程器，實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全面的單片機實驗考核系統。
可編程控制器(PLC)：采用目前較為流行的日本三菱FX1N主機，實驗程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。
變頻器：采用日本三菱FR-A540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置
二、工業自動化綜合實驗考核裝置技術參數：
1、實驗臺：外形尺寸：1800mm×700mm×760mm
1、實驗屏尺寸：1500mm×800mm
3、輸入電壓：AC380V±10%50Hz
4、輸出電壓：AC380VAC220VDC24VDC5V
5、具有三相漏電保護：
6、具有緊急停止開關：
7、PLC主機型號：三菱FX1N-40MR
8、變頻器主機型號：三菱FR-A540-1.5K
9、51仿真器、編程器型號：BF51
10、裝置容量：<1.5KVA
三、工業自動化綜合實驗考核裝置特點
1、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新的實驗項目，只需添加部件即可，永不淘汰。
2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場工作。
3、綜合性強：集PLC、單片機、變頻調速原理與綜合運用于一體。
4、應用廣泛：適合綜合實驗、課程設計、畢業設計。
5、數據采集和工控組態軟件的應用開發，所有實驗項目均有組態棒圖跟蹤教學。
四、工業自動化綜合實驗考核裝置配置及功能
工業自動化綜合實驗考核裝置主要由實驗屏、實驗掛箱及實驗器材、實驗桌組成。
（一）實驗屏
鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、測量儀表、模擬量調節器、定時器等。
1、提供380V交流電源及220V交流電源，具有漏電及短路保護功能。
2、直流可調穩壓電源：0-10V連續可調一路。
3、固定直流穩壓電源：±12V、+24V、+5V，具有過載保護。
4、恒流源：0-24mA連續可調恒流源。
5、一組BCD撥碼器及一路模擬量調節器。
6、實驗管理器，平時作為時鐘使用，可定時報警，給實驗或考核設定一個統一時間。
7、外測數顯電壓表一只，精度0.5級，量程0-100V。
8、外測數顯電流表一只，精度0.5級，量程0-1000mA。
（二）實驗掛箱及器材
1、PLC可編程控制器實驗掛箱（一）
2、PLC可編程控制器實驗掛箱（二）
3、PLC可編程控制器實驗掛箱（三）
4、PLC可編程控制器實驗掛箱（四）
5、PLC可編程控制器實驗掛箱（五）
6、單片機綜合開發系統實驗掛箱（一）
7、單片機綜合開發系統實驗掛箱（二）
8、單片機綜合開發系統實驗掛箱（三）
9、單片機綜合開發系統實驗掛箱（四）
10、變頻調速實驗掛箱（一）
11、變頻調速實驗掛箱（二）
12、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
13、PLC仿真教學軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
14、電機導軌、光碼盤測速系統一套
包含光碼盤測速系統（配有進口光電編碼器）及固定電機的不銹鋼導軌等，不銹鋼導軌平整度好，無應力變形。
15、三相鼠籠異步電動機一臺380VY/△接法
（三）實驗桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，設有抽屜及元器件儲存柜，帶有剎車的方向輪，便于移動和固定。
五、工業自動化綜合實驗考核裝置實驗內容：
（1）單片機單元：
自由實驗系統：包括MCS51單片機最小系統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗，數據傳送實驗,多字節加法實驗,雙字節乘法實驗,數制轉換實驗,數據排續實驗,分支程序設計實驗,布爾操作及子程序設計實驗,定時器計數器實驗,外部及內部中斷實驗,鍵盤及顯示實驗,AD轉換實驗，單片機與單片機通訊實驗（需二臺實驗系統）,單片機與PC機通訊實驗,音樂實驗,E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出，以方便開發程序之用。
系統同時提供單片機參考實驗程序：
|
1.跑馬燈實驗程序 |
2.可控制速度的流水燈實驗程序 |
|
3.電子搶答器實驗程序 |
4.音樂<蘭花草>實驗程序 |
|
5.音樂<生日快樂>實驗程序 |
6.六首音樂門鈴實驗程序 |
|
7.十進制計數器實驗程序 |
8.紅綠燈交通信號控制實驗程序 |
|
9.數字鬧鐘實驗程序 |
10.電子琴實驗程序 |
|
11.計時器實驗程序 |
12.二進制轉換為十進制BCD碼實驗程序 |
|
13.外部內部同時中斷實驗程序 |
14.AD轉換實驗程序 |
|
15.8051對8051通訊實驗程序。 |
編程器及仿真器實驗：編程器和仿真器與單片機實驗系統連接極為方便,只需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控制,用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。
掛箱實驗項目:
|
1.定時計數器的應用 |
2.電子鐘控制系統 |
|
3.D/A轉換 |
4.交通燈控制系統 |
|
5.閃光等控制 |
6.A/D轉換應用系統 |
|
7.搶答器應用系統 |
8.查詢式按鍵系統 |
|
9.矩陣式按鍵系統 |
10.繼電器輸出接口 |
|
11.動態顯示應用 |
12.發射燈中斷控制。 |
仿真器指標：
1.可仿真89C51、89C52、89S51、89S52、89C58等等51內核的單片機，
2.直接支持KEILC51的IDE開發仿真環境，64K用戶可使用仿真程序空間,0000～FFFF，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用0000～FFFF的64K的仿真空間。
3.RS-232通訊接口,波特率4.8Kbps-57.6Kbps自適應。
4.仿真頻率0-40MHz晶振可選,系統配置11.0592MHz。
5.程序代碼可以重復裝載,無需預先擦除用戶程序空間。
6.監控程序占用用戶的資源少,全速運行不占用資源。
7.片內64K程序空間可以隨時進行在線程序更新，可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序。
8.可單步、斷點、全速、可參考變量、RAM變量。
9.支持匯編、C語言，混合調試。
10.板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展
11.采用工業級64K超大容量仿真芯片作為核心部件,抗干擾能力級強，可仿真次數大于等于10萬次
12.仿真頻率最高33/40MHz13.支持同時最多10個斷點。
（2）PLC可編程控制器單元：
|
1．郵件分揀機實驗系統 |
2．電梯控制實驗系統 |
|
3．機械手實驗系統 |
4．五相步進電機控制實驗系統 |
|
5．電機控制實驗系統 |
6．七段數碼實驗系統 |
|
7．天塔之光實驗系統 |
8．交通信號等自控和手控實驗系統 |
|
9．水塔水為自動控制按系統 |
10．自控成型機實驗系統 |
|
11．自控扎剛機實驗系統 |
12．多種液體混合控制實驗系統 |
|
13．自動送料裝車實驗系統 |
14．PLC控制電機直接啟動實驗 |
|
15．PLC控制電機正反轉線路實驗 |
16．PLC控制電機Y/△啟動線路實驗 |
（3）PLC、變頻調速綜合實驗：
|
1、變頻器功能參數設置與操作 |
2、變頻器報警與保護功能 |
|
3、外部端子點動控制 |
4、變頻器控制電機正反轉 |
|
5、多段速度選擇變頻調速 |
6、變頻器無級調速 |
|
7、基于外部模擬量（電壓/電流）控制方式的變頻調速 |
8、瞬時停電啟動控制 |
|
9、PID變頻調速控制 |
10、PLC控制變頻器外部端子的電機正反轉 |
|
11、PLC控制變頻器外部端子的電機運行時間控制 |
12、基于PLC數字量控制方式的多段調速 |
|
13、基于PLC數字量控制變頻開環調速 |
14、基于PLC通信方式的的變頻器開環調速 |
TRYGZ-02工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機）
產品功能簡介
TRYGZ-02工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機）結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、單片機掛箱、觸摸屏掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作、應用實訓，單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
一、工業自動化綜合實訓裝置特點
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。
二、工業自動化綜合實訓裝置技術性能
1、輸入電壓：三相四線制～380V±10%50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、工業自動化綜合實訓裝置配備
（一）電源、信號源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。
（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警等功能、故障排除復位后才能啟動工作電源。
（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。
2、直流電源
（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、函數信號發生器：輸出正弦波、三角波、短形波。
（1）頻率范圍：5Hz到550KHz，分五個頻段。
（2）頻率指示：由Hz表直接讀出。
（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。
（三）實訓組件
1、PLC實訓組件
配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），F(xiàn)X1N-485BD通訊模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。
2、PLC實訓模擬掛箱
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
搶答器/音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
|
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
11 |
SX11 |
步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
|
12 |
SX12 |
自動洗衣機/電鍍生產線 |
通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
3、變頻器實訓掛箱
配置三菱FR-S540變頻器，帶有RS485通訊及BOP操作面板。
4、單片機實訓掛箱
（1）DP–01單片機實訓掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、FlashRom、SRAM、I2C總線接口
（2）DP–02單片機實訓掛箱（二）
8251串引口擴展、232總線串引接口、單片機最小應用系統1、單片機最小應用系統2、拔碼開關輸出
（3）DP–03單片機實訓掛箱（三）
ISD1420語音控制、IC卡讀寫接口、實時時鐘/日歷、USB接口、RS232轉RS485接口
（4）DP–04單片機實驗掛箱（四）
8279接口電路、8255I/O擴展、8155I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K
（5）DP–05單片機實訓掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗。
（6）DP–06單片機實訓掛箱（六）
十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單項脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
（7）DP–07單片機實訓掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
（8）DP–08單片機實訓掛箱（八）
單片機與CPLD實驗、sh51仿真器
5、觸摸屏實訓掛箱：
規格為5.7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
6、網孔板及器件：
規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。
7、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
8、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
9、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
10、交流電機一臺，380VY/△
11、實訓模型
（1）挖土機實物模型一臺：集PLC技術、微機控制技術于一體，即有逼真的模型，又有生動具體真實運轉機構。
（2）四驅機械手模型一臺：PLC控制機械手工作電源。
四、工業自動化綜合實訓裝置實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控制應用實訓
|
3.數碼顯示控制 |
4.搶答器控制（優先級、數值運算，具有聲效功能） |
|
5.天塔之光控制（閃爍、發射、流水型） |
6.音樂噴泉控制（具有聲效功能） |
|
7.十字路口交通燈控制 |
8.水塔水位控制 |
|
9.自動送料裝車系統控制 |
10.四節傳送帶控制 |
|
11.裝配流水線控制 |
12.多種液體混合裝置控制 |
|
13.自控成型機控制 |
14全自動洗衣機控制（具有聲效功能） |
|
15.電鍍生產線控制 |
16.自控軋鋼機控制 |
|
17.郵件分揀機控制 |
18.自動售貨機控制 |
|
19.機械手控制 |
20.三層電梯控制 |
|
21.四層電梯控制（實物） |
22.加工中心控制（實物） |
（三）PLC實物控制實訓
|
23.直線運動位置識別、運動軌跡控制、定位控制 |
24.步進電機運動控制 |
|
25.直流電機控制 |
26.挖土機的自動控制 |
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
|
27.三相電機點動控制線路 |
28.三相電機自鎖控制線路 |
|
29.三相電機正反轉控制線路 |
30.三相電機Y/△啟動控制線路 |
|
31.三相電機順序啟動電氣控制線路 |
32.C620車床的電氣控制線路 |
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
|
33.變頻器功能參數設置與操作 |
34.變頻器報警與保護功能 |
|
35.外部端子點動控制 |
36.變頻器控制電機正反轉 |
|
37.多段速度選擇變頻調速 |
38.變頻器無級調速 |
|
39.基于外部模擬量(電壓/電流）控制方式的變頻調速 |
40.瞬時停電啟動控制 |
|
41.PID變頻調速控制 |
42.PLC控制變頻器外部端子的電機正反轉 |
|
43.PLC控制變頻器外部端子的電機運行時間控制 |
44.基于PLC數字量控制方式的多段速 |
|
45.基于PLC模擬量控制變頻開環調速 |
46.基于PLC通信方式的變頻器開環調速 |
|
47.基于PLC通信方式的速度閉環控制 |
48.基于PLC模擬量方式的變頻器閉環調速 |
|
49.變頻器恒壓供水系統的模擬 |
50.基于觸摸屏控制方式的基本指令編程練習 |
|
51.基于觸摸屏控制方式的LED控制 |
52.基于觸摸屏控制方式的溫度PID控制 |
|
53.PLC、觸摸屏與變頻器通信控制 |
54.基于MCGS的485總線網絡通信技術 |
（六）單片機實訓項目
|
1．存儲器塊清零 |
2．二進制到BCD碼轉換 |
|
3．二進制到ASCII碼轉換 |
4．程序跳轉表 |
|
5．內存塊移動 |
6．?dāng)?shù)據排序 |
|
7．P1口輸入、輸出實驗 |
8．繼電器控制實驗 |
|
9．用74LS244讀入數據 |
10．用74LS273輸出數據 |
|
11．串行數據轉換并行數據 |
12．并行數據轉換串行數據 |
|
13．PWM轉換電壓實驗 |
14．音頻控制實驗 |
|
15．8255輸入、輸出實驗 |
16．8155輸入、輸出實驗 |
|
17．5LED靜態串行顯示實驗 |
18．6LED動態掃描顯示實驗 |
|
19．查詢式鍵盤實驗 |
20．陣列式鍵盤實驗 |
|
21．計數器實驗 |
22．定時器實驗 |
|
23．8253定時器實驗 |
24．外部中斷實驗 |
|
25．串行口通訊實驗 |
26．ADC0809模數轉換實驗 |
|
27．DAC0832數模轉換實驗 |
28．MC14433模數轉換實驗 |
|
29．EEPROM外部數據程序存儲器實驗 |
30．SRAM外部數據存儲器擴展實驗 |
|
31．93C46串行EEPROM數據讀寫實驗 |
32．電子時鐘實驗 |
|
33．電子琴模擬實驗 |
34．打印機控制實驗 |
|
35．汽車轉彎信號燈控制實驗 |
36．溫度傳感器溫度控制實驗 |
|
37．溫度過程控制模擬實驗 |
38．五相步進電機模擬實驗 |
|
39．計算器實驗 |
40．?dāng)?shù)字頻率計實驗 |
|
41．V/F轉換實驗 |
42．F/V轉換實驗 |
|
43．LED點陣顯示實驗 |
44．字符液晶顯示屏控制實驗 |
|
45．8279鍵盤掃描顯示實驗 |
46．看門狗實驗 |
|
47．8251串行口擴展通訊實驗 |
48．I2C總線讀寫實驗 |
|
49．RS232轉RS485實驗 |
50．USB接口實驗 |
|
51．十字路口交通燈控制實驗 |
52．五功能邏輯筆實驗 |
|
53．直流電機驅動調速實驗（實物） |
54．步進電機驅動實驗（實物） |
|
55．IC卡讀寫實驗 |
56．實時時鐘/日歷控制實驗 |
|
57．語音芯片控制實驗 |
58．單片機與CPLD實驗 |
|
59．8051與PC機串行口通訊實驗 |
60．FlashRom外部程序存儲器實驗 |
|
61．多功能密碼鎖實驗 |
? SHYL-FL838 數據采集填料塔氣體吸收實驗裝置
? SHYL-FL839 數據采集噴淋式氣體吸收塔實驗裝置
? SHYL-FL840 數據采集篩板填料式多級氣體吸收實驗裝置
? SHYL-FL841 數據采集堿液吸收法凈化氣體中SO2實驗裝置
? SHYL-FL842 活性炭變溫吸附實驗裝置（自動控制不銹鋼）
? SHYL-FL843 數據采集活性炭變溫吸附實驗裝置（自動控制、不銹鋼）
? SHYL-FL844 油煙凈化實驗裝置
? SHYL-FL845 汽車尾氣凈化實驗裝置（全套不銹鋼）
? SHYL-FL846 數據采集汽車尾氣凈化裝置（全套不銹鋼）
? SHYL-FL847 催化凈化實驗裝置（全套不銹鋼）
? SHYL-FL848 數據采集催化凈化實驗裝置（全套不銹鋼）
? SHYL-FL849 數據采集煙氣脫硫?qū)嶒炑b置（全套不銹鋼）
? SHYL-FL850 填料塔氣體吸收實驗裝置
