自控原理控制實驗儀,計算機組成原理實驗箱

TRY-ATC自控原理與計算機控制實驗儀

一、自控原理與計算機控制實驗儀介紹：

TRY-ATC自控原理與計算機控制實驗儀系統提供集成操作軟件，通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。

二、自控原理與計算機控制實驗儀描述：

TRY-ATC自控原理與計算機控制實驗儀是自動化、自動控制、電子技術、電氣技術、精密教學儀器等專業教學中的基礎課程。TRY-ATC型自動控制原理學習機具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理實驗教學的要求。

三、自控原理與計算機控制實驗儀系統構成

系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。

信號源發生單元電路：正弦波、方波、斜波及拋物波

信號周期在2毫秒至30秒之間可調

電源:

1.輸入電壓：220V±10%

2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A

四、自控原理與計算機控制實驗儀實驗項目

（1）計算機控制技術實驗項目

（2）自動控制原理實驗項目

（3）控制系統實驗項目

1.直流電機閉環調速實驗

2.溫度閉環控制實驗

3.步進電機調速實驗

以上所有實驗的具體內容由TRY-ATC的實驗指導書提供。

TRY-CPT16十六位機（FPGA）擴展實驗板

一、十六位機（FPGA）擴展實驗板介紹：

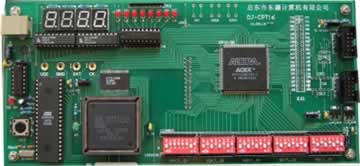

TRY-CPT16十六位機（FPGA）擴展實驗板主要是基于EDA設計的計算機組成原理實驗板，它的核心器件是Altera公司的10萬門EP1K100的FPGA芯片。用該FPGA實驗板，通過VHDL語言編程，可設計16位機的部件和模型機，學生將設計好的電路下載到FPGA芯片上，實現16位機的部件和模型機功能；也可完成其它設計性實驗和課程設計實驗。

二、FPGA實驗板組成

（1）AT89S52單片機，主要用于接收PC機命令，完成16位程序存儲器讀寫，管理模型機運行、暫停等功能。

（2）ISPLSI1032E是邏輯控制芯片，負責單片機和模型機總線切換。

（3）EP1K100是模型機主控芯片，相應管腳已連好，IDC2是EP1K100芯片的下載接口，再配合FPGA實驗板的PC機調試軟件，可方便地進行各種實驗。

（4）IDT71V016是64K×16位存儲器，是模型機的程序存儲器，能保存大容量程序。

（5）四位8段數碼管，用于顯示模型機內部寄存器、總線的值，在設計時可將需要觀察的內部寄存器、總線值送A，再通過OUT指令送到數碼管顯示。兩只GAL16V8是四位數碼管16進制譯碼。

（6）L7～L0是8個發光二極管，用于顯示模型機內部狀態，例如：進位標志、零標志、中斷申請標志等。

（7）K0（7…0）～K4（7…0）是40個開關，用于輸入外部信號，例如，在做單步實驗時，這些開關可用來輸入地址總線值、數據總線值、控制信號等。

(8)EP1K100右方的EX1座表示38個擴展的IO信號,當實驗中需要另外的輸入輸出腳時可以使用這些擴展腳。

（9）提供FPGA實驗板和PC機調試軟件。

三、十六位機（FPGA）擴展實驗板實驗項目

分部實驗一、十六位ALU實驗

分部實驗二、十六位寄存器實驗

分部實驗三、十六位寄存器組實驗

分部實驗四、十六位指令計數器PC實驗

分部實驗五、中斷控制實驗

綜合實驗六、十六位模型機的總體實驗

TRY-CMX16+現代計算機組成原理與系統實驗箱（16位）

一、現代計算機原理與系統實驗箱系統簡介：

TRY-CMX16+現代計算機組成原理與系統結構是以廣受贊譽的經典產品 TRY-CPT16十六位機（FPGA）擴展實驗板為基礎研制的第三代面向教學實踐領域的計算機應用類實驗系統。該計算機實驗系統字長16位，以系統結構與原理組成為基礎，綜合接口應用，涉及CPLD/FPGA器件設計，知識面寬、適用范圍廣泛。

二、現代計算機原理與系統實驗箱體系結構

系統可按通用計算機的標準設計原理計算機，把模型機的構造特性與8086/8051相兼容。系統對于“定長指令”僅從指令格式分類的角度舉例驗正，動態的體系結構徹底擺脫了非標準實驗環境下特定和虛構的不規范語言給原理計算機語言教學實踐活動所帶來的困擾。

三、現代計算機原理與系統實驗箱指令構造

TRY-CMX16+的指令格式采用“變長指令字”結構，不同指令操作碼不完全相同，操作碼的位數不固定，結構靈活，減少指令碼冗余，提高執行效率，能充分利用指令碼所有位，最多可以設計256條指令。在達愛思通用匯編器的支撐下，既可設計屬于您自己的個性化指令系統，亦可設計成與16/8位微處理器兼容的標準指令系統，為模型計算機的通用化設計構建了一個可操作平臺。

微控制器

TRY-CMX16+運用“PLA”理念，用存儲器邏輯與組合邏輯相結合的方法構造微控制器，根據程序需要自動變更當前控制邏輯，對于使用頻率高的簡單指令以及很有用又不復雜的指令選擇組合邏輯，遇復雜的、不規整需擴充的指令選擇存儲器邏輯，從而實現動態計算機體系結構。

后續微址

微程序控制器中隱含后續微地址（BAF），采用斷定法，由轉移控制段BCF（2位）規定后續微地址形成方式，支持順序執行（uPC+1），進位位轉移，零標志轉移，無條件轉移，在取指周期以操作碼形成后續微地址。
