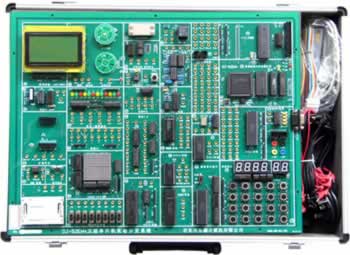

TRY-52EH+萬能單片機實驗開發系統
一、萬能單片機實驗開發系統簡介
TRY-52EH+萬能單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。在TRY52EH基礎上精心改版，以小系統、多功能、易擴展為設計思想，主板以《TRY-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、萬能單片機實驗開發系統組成：
·硬件：
（1）開發系統組成：?jiǎn)纹瑱C(jī)仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
（6）可選配邏輯分析儀；
·軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、萬能單片機實驗開發系統主要特點
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配TRY-208和其它型號仿真器，仿真器特性詳見TRY-208/K51U產品介紹。
（2）仿真C8051F單片機（SOC）：選配TRY-C8051F仿真系統，可對嵌入式系統C8051F單片機（SOC）實驗、開發的。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。另配有Labview虛擬儀器實驗例程
四、萬能單片機實驗開發系統實驗項目
(一)軟件實驗
|
（1）清零程序； |
（2）拆字程序； |
|
（3）拼字程序； |
（4）數據區傳送子程序； |
|
（5）數據排序?qū)嶒?yàn)； |
（6）查找相同數據個數； |
|
（7）無符號雙字節快速乘法子程序； |
（8）多分支程序； |
|
（9）脈沖計數實驗； |
（10）電腦時鐘實驗。 |
(二)硬件實驗
|
（1）P1口亮燈實驗； |
（2）P1口轉彎燈實驗； |
|
（3）P3.3口輸入，P1口輸出實驗； |
（4）工業順序控制實驗； |
|
（5）8255A、B、C口輸出方波實驗； |
（6）8255PA口控制PB口； |
|
（7）8255控制交通燈； |
（8）簡單I/O擴展實驗； |
|
（9）A/D0809轉換實驗； |
（10）D/A0832轉換實驗； |
|
（11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；（打印機選配☆） |
|
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆） |
（14）I2C儲存卡讀寫實驗； |
|
（15）繼電器控制實驗； |
（16）步進電機控制； |
|
（17）8253方波實驗； |
（18）小直流電機調速實驗； |
|
（19）16*16LED點陣顯示實驗； |
（20）128*64LCD液晶顯示實驗； |
|
（21）8250可編程異步通訊接口實驗（自發自收）； |
（22）8251可編程通訊接口實驗（與PC機）； |
|
（23）單片機RS232/485串行發送實驗（雙機通訊）； |
（24）單片機RS232/485串行接收實驗（雙機通訊）； |
|
（25）DS18B20單總線溫度測量實驗 |
（26）壓力實驗； |
|
（27）PWM實驗 |
（28）射極跟隨器 |
(三)擴展卡實驗（選配）☆
（1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
（2）POD2擴展卡主持以下實驗：
·LM331V/F、F/V實驗
·138譯碼
（3）POD3擴展卡主持以下實驗：
·串行EEPROM93C46讀寫實驗
·I2CAT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC561510位D/A串行轉換實驗
·PCF8563I2C日歷時鐘實驗
（4）POD4擴展卡主持以下實驗：
·ISD1420語音錄放
（5）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
（6）POD1032擴展卡：
·主持Lattice公司：ISP1032E芯片實驗開發。
（7）POD1C3擴展卡：
·主持Atera公司：EP1C3T144芯片實驗開發。
（8）POD1C6擴展卡：
·主持Atera公司：EP1C6T144芯片實驗開發。
（9）CAN卡：CAN總線通訊接口實驗
（10）以太網卡：以太網TCP/IP協議接口實驗
（11）USB2.0卡：USB2.0通訊接口實驗。
(12)全向云臺控制實驗☆
(13)基于調制信號的光通信實驗☆
(14)數字電度表開發☆
說明：實驗項目打“☆”號為選配實驗。
TRYDG-02A網絡型電工電子技術實驗裝置
TRYDG-02A網絡型電工電子技術實驗裝置在“TRYDG-01A型電工電子實驗裝置”的基礎上增加了網絡管理，網絡性能見“TRYDG-02電工技術實驗裝置”其完成的實驗與“TRYDG-01A型電工電子實驗裝置”全部實驗。
一、局域網聯網型：
實驗室內部網采用星型結構，實驗室服務器由教師端計算機擔任，實驗數據采集由學生端計算機執行。
根據實際情況的需要，將本系統中的用戶分為三類即：實驗學生，指導老師和系統管理員。其中學生又可以分一般學生和特殊學生，一般學生可以做教學大綱所規定的常規實驗；特殊學生除常規實驗外，還可以自己設計實驗，提高學生的創新思想，增加實驗室的開放度。每一類用戶都擁有自己的管理權限，其中學生的權限最低，系統管理員的權限最高。
系統管理員負責對整個系統進行維護以及對用戶基本信息庫和實驗基本信息庫的錄入和維護工作，并分配和管理各個用戶。指導老師負責在實驗開始前選擇實驗，對學生提交的數據進行審核，對實驗數據的合理性做出判斷，不成功者可要求其重做。實驗結束后，對學生本次實驗進行評分，在學期結束后對整個學期的所有實驗進行綜合評分，并生成每個班級的學生成績表，老師可以對學生的成績進行查詢、打印等。實驗報告是通過在原定的實驗報告上加上學生的實驗分析和數據計算而形成的。
本軟件提供了很多在實驗過程中所要用到的輔助工具，例如計算器、畫圖工具等。
教師機軟件包含如下功能：
1.對學生提交的實驗數據的合理性作出判斷，以便決定學生該次實驗是否成功，不成功者可要求其重做；
2.實驗結束后，教師可根據學生提交的實驗數據、重做次數、故障次數和實驗超時時間，對學生本次實驗進行評分；
3.在每個學期結束后，使用自動評分系統可對整個學期的所有成績進行綜合評分，并可生成和打印每個班級的學生成績表。評分系統的相應參數包括實驗成績、理論成績和實驗缺勤系統等客觀數據，教師可給這些參數分配系數；
4.教師可根據學校的教學計劃來編輯數據庫中所帶的實驗內容，也可增加自行設計的實驗內容；
5.網上在線指導學生實驗；
6.管理實驗臺的使用以及正常與否，是否可以進行實驗等信息。
學生端軟件包含如下功能：
1.將實驗結果輸入數據庫中；
2.自動生成實驗報告，實驗報告包括實驗?zāi)康?、?shí)驗原理、實驗設備、實驗數據、實驗曲線、實驗問題組成；
3.學生可通過網絡向教師申請打印實驗報告；
4.歷次實驗成績的查詢；
5.網上在線與實驗指導教師交流；
