電子焊接裝配生產線實訓設備,電子綜合實訓裝置

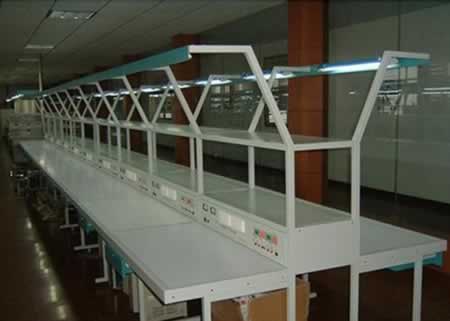

TRYGY-02B電子焊接裝配生產線實訓設備

一、電子焊接裝配生產線實訓設備技術性能：

1.輸入電源：三相四線380V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.設備容量：＜200VA

4.外形尺寸：?jiǎn)蝹€(gè)實訓臺的尺寸為1.1m×1.3m×2m（雙面型）,整條焊接裝配線的長度為11m×1.3m×2m（雙面型）,兩邊工作臺面寬度為500mm。一套生產線由15個實訓臺組成。

二、電子焊接裝配生產線實訓設備系統配置：

電子焊接裝配生產線實訓設備實訓設備主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓設備為兩面雙組型結構,正反兩面均有以下相同的資源。

1.實訓臺

實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

2.電源柜

電源柜的輸入電源為三相四線380V±10%50Hz，最大電流20A，可以提供15套（既30臺）實訓臺的電源；且具有三相電源指示、漏電保護功能，使用安全可靠。實訓臺上照明、插座電源均設有控制開關（繼電接觸控制）。

3.實訓掛件（2套/臺）

1）直流電源單元

提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。

2）信號源單元

信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。

4.實訓線路板（2套/臺）

5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。

TRYDZG-62 電子綜合實訓裝置

一、電子綜合實訓裝置簡介：

TRYDZG-62電子綜合實訓裝置是按照職業教育的教學和實訓要求而研制，適合《數學電子技術》、《模擬電子技術》、《電子工藝》、《CPLD原理及其應用技術》等課程的實訓大綱要求，特別適用于高職、中專、職校等新建或擴建實訓室，為訊速開設實訓課提供了理想的實訓設備。本實訓臺為單面工位，學?？梢愿鶕?jù)實訓室建設規模確定購買的數量。

二、電子綜合實訓裝置技術性能要求：

1.輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1280mm×650mm×2000mm

三、電子綜合實訓裝置系統配置及性能要求：

本實訓裝置主要由電源控制屏、實訓臺、實訓掛箱、實訓板、實訓工具等組成。

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），提供交直流電源、函數信號發生器（含頻率計）、各種測量?jī)x表及實訓器件等?？刂破恋纳戏接晒I(yè)鋁合金型材構成，第一層既可用來掛元件盒（焊接工序用），也可用來掛掛箱（調試工序用）。第二層是兩個PVC夾板，可用來夾放一些實訓資料。頂部還設有電風扇和30W的日光燈（可作實訓時的照明設備）各一個。控制屏的具體功能如下：

1.交流電源

包含交流220V電源及低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）。

2.測量?jī)x表

(1)真有效值交流數字毫伏表一只：能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度±1%，量程分200mV、2V、20V、200V、600V五檔，微動開關切換，三位半數字顯示。

(2)直流數字電壓/電流表一只：直流數字電壓表/電流表信號取樣及調理電路、三位半A/D轉換器ICL7107、四個LED共陽極紅色數碼管等組成，電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ，精度0.5級；電流表量程為2mA、20mA、200mA、2000mA四檔，精度0.5級，琴鍵開關切換選擇，設有過載保護功能，使用安全可靠。

(3)交/直流數字電壓表一只：直流數字電壓表量程為0～20V，，直鍵開關切換，三位半數顯，精度0.5級。交流數字電壓表（真有效值）量程為0～20V，三位半數顯，基本測量精度±0.5%。

3.直流電源

(1)可調穩壓電源（0～30V/0.5A）兩路：從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。將兩路0～30V電源通過適當?shù)倪B接,可得到輸出為0～±30V連續可調或0～60V連續可調的直流穩壓電源。

(2)固定直流電源四路：電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。

4.函數信號發生器

正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調功能。

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

5.提供10路接線柱和接線端子轉接口單元，實訓操作方便。

6.數字集成電路測試儀：能判斷常用的TTL、CMOS系列集成塊的好壞，破譯集成塊型號以及進行同類型號代換查詢。

7.音頻功率放大器：用于放大電路擴音，也可作信號尋跡儀器使用。輸入信號Vi≥10mV,功率P≥0.5W。

（二）實訓掛箱

1.模擬電子技術實訓掛箱（一）

提供模擬電子技術實訓過程中所需要的電子元器件，包括二極管、電阻、電容、單結晶體管、單向晶閘管、電位器等元件。

2.模擬電子技術實訓掛箱（二）

提供模擬電子技術實訓過程中所需要的電子元器件，包括數碼管、指示燈、LC振蕩線圈、喇叭、繼電器、蜂鳴器、復位按鈕、三極管、場效應管、三端穩壓塊、銀針等。另外還配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板，各線路板均設有4個專用彈性插腳，裝、卸固定線路實訓板便捷。

3.數字電子技術實訓掛箱（一）

三態邏輯測試筆：三態邏輯分別由三個不同顏色的LED指示，高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或非高、低電平值時黃色發光管亮。

脈沖信號發生器：?jiǎn)未蚊}沖源兩路，正負脈沖輸出；計數脈沖一路，頻率0.5Hz～300kHz連續可調。

提供高可靠圓腳集成電路插座（14P2只、16P2只、28P1只、40P1只，各引腳接口均用防轉柱引出）及其它器件。

4.數字電子技術實訓掛箱（二）

提供八路邏輯電平顯示和八路邏輯電平輸出。

提供高可靠圓腳集成電路插座（8P2只、14P2只、16P2只，各引腳接口均用防轉柱引出）及其它器件。

（三）實訓套件

包括搶答器電路、編碼電子鎖電路、可編程定時器電路、LED數字鐘、全硅六管超外差式調幅收音機、47型萬用表各一。

（四）實訓工具

配備常用的數字式萬用表890B+1只、元件盒5只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、電烙鐵1把、烙鐵架1只、焊錫絲2米、吸錫器1支、驗電筆1支、工具箱1個。

（五）實訓臺

實訓臺為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。實訓桌的右邊設有電腦主機柜和專用鍵盤放置滑板，左邊設有抽屜和工具柜各一個，并設有四個帶剎車的輪子，便于移動和固定。

四、電子綜合實訓裝置實訓項目

數字電路實訓

1.常用電子儀器的使用

2.二極管、三極管的判別與檢測

3.晶體管共射極單管放大器

4.場效應管放大電路

5.負反饋放大器電路

6.差動放大器

7.射極跟隨器

8.集成運算放大器調零保護電路

9.集成運算放大器基本運算電路

10.由集成運算放大器組成的有緣濾波器

11.由集成運算放大器組成的電壓比較器

12.由集成運算放大器組成的波形發生器

13.RC正弦波振蕩器

14.LC正弦波振蕩器

15.OTL功率放大器

16.整流濾波電路及穩壓管電路

17.串聯型晶體管穩壓電源電路

18.集成穩壓電源

19.晶閘管可控整流電路

20.晶體管開關特性限幅器與嵌位器

21.TTL集成邏輯門

22.CMOS集成邏輯門

23.集成邏輯電路的連接和驅動

24.組合邏輯電路

25.譯碼器

26.譯碼與數碼顯示

27.數據選擇器及其應用

28.觸發器　

29.計數器

30.移位寄存器

31.脈沖分配器及其應用

32.555定時器的應用

線路板工藝焊接調試實訓

33.搶答器電路焊接調試實訓

34.編碼電子鎖電路的焊接調試實訓

35.可編程定時器電路焊接調試實訓

36.LED數字時鐘焊接調試實訓

電子成品胡工藝焊接組裝調試實訓

37.全硅六管超外差式調幅收音機焊接組裝調試實訓

38.47型萬用表焊接組裝調試實訓

可編程邏輯器件（CPLD/FPGA）應用實訓

39.全加器電器設計

40.編碼器設計

41.計數器設計

42.數碼管靜態顯示設計

43.譯碼器設計

44.4*4陣列鍵盤掃描顯示設計

45.脈沖發生器設計

46.數字時鐘設計
