TRY-07PLC透明液壓傳動演示系統

一、PLC透明液壓傳動演示系統簡介

PLC透明液壓傳動演示系統是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使液壓原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該PLC液壓傳動實驗臺系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液壓一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。

本PLC液壓傳動實驗臺系統采用透明液壓元件、組合插式結構、活動油路接頭　通用電氣線路。利用附配工具材料，參照實驗指導書可以方便的進行各種常用液壓傳動的控制、實驗及測試?？梢宰寣W生了解液壓油路及液壓元件內部的原理，結構及工作過程，是必備的液壓傳動教學儀器。

二、透明液壓傳動演示系統主要特點：

液壓繼電器控制實驗臺主要由實驗桌及實驗支架，實驗支架底板采用鋁合金材料、模具沖孔一次成型（申請?zhí)枺?00620131203.5）、液壓元器件和電器控制器件，繼電器控制器組件等組成：

實驗桌及實驗支架有單組（單面）設計金屬與塑料框架結構的支架，即單組為一張（2人座）實驗桌一套實驗器材，，可供學生在實驗桌前進行實驗。整體結構簡潔安裝拆卸靈活，實用性強。

1、液壓實驗組件采用活動按插結構,可同時進行一組實驗，實驗所需交直流電源采用固定形式，只需進行簡單的連接即可完成實驗的組合。同時實驗設備還有繼電器控制和PLC(可選)控制單元,有利于學校選擇低成本的實驗設備。

2、電氣控制面板輸入、輸出單元的腳是由PLC的腳引出，這樣在自行編程時可通過關掉PLC控制單元開關和PLC控制轉換板來實現多樣化的控制，從而實現PLC的功能資源共享。

3、實驗電磁閥采用低壓交流24V電源帶過載保護功能讓實驗更安全更有利的保護了實驗設備，并且裝置一只漏電熔斷器（漏電保護器）因此可進行安全可靠的實驗。

4、電氣主控單元采用繼電器或可編程控制器（PLC）控制，可與計算機通訊，實現計算機智能控制，同時也可以采用獨立的繼電氣控制單元進行電氣控制。通過比較可以體驗PLC控制器在自動化控制中的優越和先進性，對加深理解PLC大有幫助。為了提高PLC利用效率，并且把PLC點數腳引到實驗臺上，用戶可以利用PLC做其它的實驗項目。

5、該系統是目前較為理想的機、電、氣一體化的綜合實驗設備，具有實驗功能強適用范圍廣

三、液壓元件配置：

齒輪油泵、油箱、輔助油箱、郵箱擋塊頂板、油缸（帶行程撞塊）、彈簧回位油缸、增壓油缸、單向閥、液控單向閥、溢流閥、先導式溢流閥、接流閥、調速閥、順序閥、減壓閥、二位二通電磁換向閥、二位四通電磁換向閥、三位四通電磁換向閥、實芯雙出桿油缸、空芯雙出桿油缸、行程開關（常開）、行程開關（常閉）、壓力表、三通等。

四、PLC液壓傳動實驗臺主要技術參數：

實驗演示桌外形尺寸：1500mm×700mm×1600mm

實驗支架尺寸：1060mm×900mm

可編程控制器（PLC）：日本松下FP1-C14型主機，8輸入、6輸出（繼電器輸出型）。

直流電源：輸入AC220V、輸出DC24V、AC24V

1、額定電壓：220V頻率：50Hz

2、電機型號：YET-80102額定電流：0.8A

3、額定功率：150W額定電壓：DC220V

4、調速范圍：0~1200rpm

5、齒輪油泵技術參數：

額定轉速：1450rpm工作壓力0—0.8Mpa流量：10L/main

液壓泵工作是離液壓臺1.5m≤遠處噪聲58Db

五、PLC透明液壓傳動演示系統實驗項目：

六、透明液壓PLC控制實訓裝置配置清單

TRYQPC-T3液壓氣動PLC控制實驗臺

（鋁槽式鐵桌）

一、液壓氣動PLC控制實驗臺概述

TRYQPC-T3鋁槽式鐵桌液壓氣動PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司產品YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。

同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，，可以加深對PLC可編程序控制器的了解及掌握。

二、液壓氣動PLC控制實驗臺組成

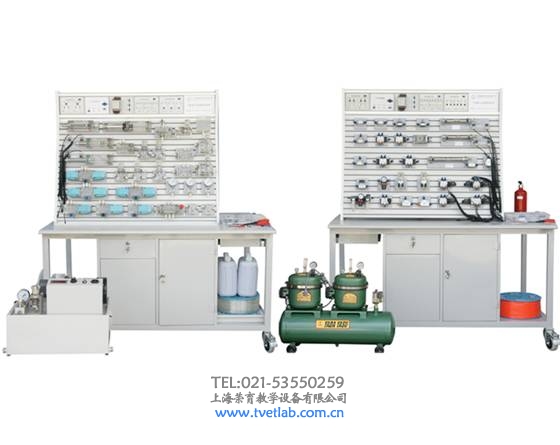

實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

該實驗臺采用了鋁合金材料。美觀大方，堅固耐用，操作方便?；九渲脼椋簹鈩訉嶒炘?；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

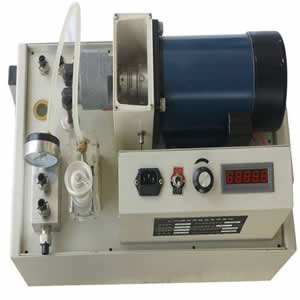

本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。

利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

三、液壓氣動PLC控制實驗臺技術參數

1．電源：AC:220V50HZ

2．實驗臺外形尺寸：鐵桌：1600mm×1000mm×820mm木桌：1500mm×1000mm×760mm

3．實驗支架尺寸：鋁槽支架1140mm×600mm×920mm插孔支架：1130mm×500mm×770mm

4．PLC可編程序控制器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。

5．低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）：電源AC220V功率：175W×2只氣罐容積：18L

6.實驗專用齒輪泵站（配數字轉速表）

工作電源：AC：220V

電機功率：750W

電機調速范圍：0-1500轉/分

油箱容積：25L

安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa

安全壓力設定范圍：0.3-2.5MPa

液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

四、液壓氣動PLC控制實驗臺實驗項目

（一）、氣動基本控制回路實驗

（二）、液壓傳動基本回路實驗

氣動液壓PLC控制實訓臺標準配置清單：
