教學扶梯實訓設備
- 型號:TRYFT-215
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

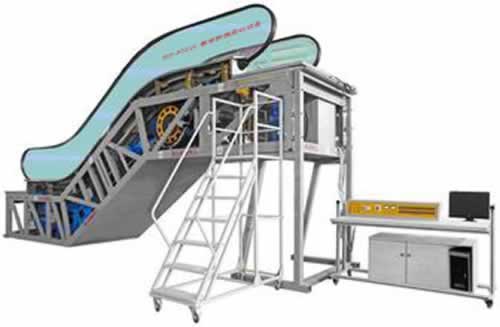

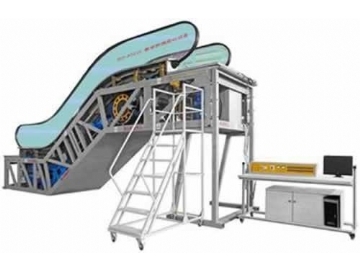

TRYFT-215教學扶梯實訓設備
一、教學扶梯實訓設備的基本配置:
1、交流供電電源:提供三相五線交流電源(AC380V),帶有過流漏電保護措施。
2、人身安全保護體系統:實訓臺上裝有電流型漏電保護裝置,控制屏內線路或強電輸出回路若有漏電現象,立即切斷電源,確保實訓人員和設備安全。
3、實訓臺:面板上安裝有電壓和電流監控表,可以實時直觀地觀察電梯的工作狀態,電梯形態逼真;完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖,方便分析設備工作原理及線路故障分析和排除。
4、故障設置:面板根據不同配置設有20-28不等的故障開關,29-32為備用的開關,方便教學過程中隨機設置電梯安全線路故障,充分適應教學內容變化的需要。
5、實訓桌:實訓桌由工業標準鋁型材搭建,型材表面通過電氧化處理,美觀大方、經久耐用。桌面采用高密度板材,結構堅固,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。
二、教學扶梯實訓設備技術指標:
1.輸入電源:三相四線(或三相五線)AC380V±10%50Hz
2.整機容量:<8kVA
3.提升高度:2000mm
4.控制方式:PLC+變頻自起動控制。
5.監控系統:電壓、電流工況實時監控。
6.故障模塊:具有32位常見故障模擬設置功能。
7.安全保護:具有保護接地、過載、過流、漏電流保護功能,安全符合國家標準。
8.外形尺寸:7500mm(長)×3000mm(寬)×3600mm(高)
9.實訓桌尺寸:1680×710×1050mm
10.輔助梯尺寸:1400×600×2180mm
11.設備結構:實訓電梯為鋼結構,實訓臺為鐵質雙層亞光密紋噴塑結構,堅固耐用。
三、教學扶梯實訓設備實訓項目及主要內容:
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成,低壓電器的結構及原理。
2、通過分析電氣原理圖,學生借助原理圖分析,掌握電梯的安全保護和工作形態;并通過分析測量,找出故障點所在位置,深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力,實際提高技能操作水平。
4、通過對電梯故障的分析、排除,完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程,了解PLC程序的編程原則和方法。
四、教學扶梯實訓設備的結構特點:
1.結構特點
自動扶梯是以電力驅動,在一定方向上能夠大量、連續運送乘客的開放式運輸機械。
具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此,在客流量大而集中的場所,
如車站、碼頭、商場等處,得以廣泛應用。本扶梯具備運輸能力,各傳動零件均采用金屬件精制而成。

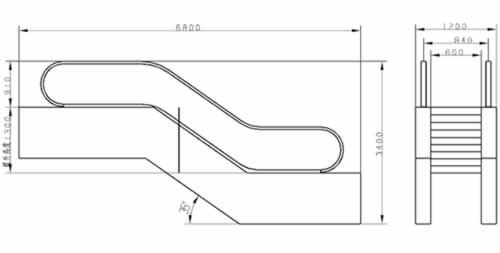

2.扶梯尺寸:
五、教學扶梯實訓設備技術規格表:
序號 |
內容 |
非標 |
1 |
總體說明 |
|
1.1 |
電梯編號:L1-L2 |
|
1.2 |
建筑物類型:校內實訓室 |
|
1.3 |
扶手支架類型:苗條型 |
|
1.4 |
扶手支架高度:900mm |
|
1.5 |
適用標準:GB16899-1997 |
|
2 |
主要技術參數: |
|
2.1 |
安裝方式:室內 |
|
2.2 |
布置方式:單臺 |
|
2.3 |
提升高度:2000/1500mm(可根據客戶要求定制) |
|
2.4 |
傾角:35o |
|
2.5 |
梯級寬度:600/800/1000mm(可根據客戶要求定制) |
|
2.6 |
水平梯級:2K |
|
2.7 |
速度:0.5m/s |
|
2.8 |
供電方式:三相五線制 |
|
2.9 |
電機電壓:380V |
|
2.10 |
照明電壓:36V |
|
2.11 |
頻率:50HZ |
|
2.12 |
減速機:蝸輪蝸桿 |
|
2.13 |
控制屏安裝:桁架內 |
|
2.14 |
起動:星、三角 |
|
2.15 |
起動方式:鑰匙 |
|
3 |
型材 |
|
3.1 |
扶手支架型材:發紋不銹鋼 |
|
3.2 |
護壁板:透明鋼化玻璃 |
|
3.3 |
內蓋板:發紋不銹鋼 |
|
3.4 |
外蓋板:發紋不銹鋼 |
|
3.5 |
圍裙板:發紋不銹鋼 |
|
3.6 |
梯級:不銹鋼 |
|
3.7 |
梯級顏色:黑色(帶黃邊框) |
|
3.8 |
扶手帶:黑色 |
|
3.9 |
前沿板及蓋板:發紋不銹鋼 |
|
3.10 |
梳齒:合成樹脂 |
|
4 |
故障顯示(中文) |
|
5 |
變頻節能功能 |
六、教學扶梯實訓設備主要部件配置表:
序號 |
材料名稱 |
產地 |
1 |
發紋不銹鋼圍裙板材料 |
日本 |
2 |
發紋不銹鋼內外蓋板材料 |
日本 |
3 |
阿爾法系列曳引機 |
阿爾法 |
4 |
電動機 |
寶達中馬合資 |
5 |
微機控制 |
日本 |
6 |
蝸輪蝸桿 |
阿爾法 |
7 |
苗條型扶手支架 |
阿爾法 |
8 |
過載保護西門子繼電器 |
中德合資 |
9 |
相關主軸承 |
日本 |
10 |
梯級鏈主輪和梯級付輪輪緣 |
德國拜耳 |
11 |
圍裙板擠壓保護 |
阿爾法 |
12 |
梯級下沉保護 |
阿爾法 |
13 |
梳齒受力保護 |
阿爾法 |
14 |
驅動鏈漲緊及斷裂保護 |
阿爾法 |
15 |
梯級鏈漲緊及斷裂保護 |
阿爾法 |
16 |
控制接點 |
中德合資 |
17 |
控制屏施耐德接觸器 |
中法合資 |
18 |
控制屏施耐德繼電器 |
中法合資 |
19 |
桁架 |
阿爾法 |
20 |
扶手帶 |
豫聯中美合資 |
21 |
不銹鋼梯級 |
阿爾法 |
22 |
梯級鏈(節距133.33毫米) |
阿爾法 |
23 |
鋼化玻璃 |
蘇新中新合資 |
24 |
變頻器 |
阿爾法 |
七、教學扶梯實訓設備主要功能:
序號 |
功能名稱 |
功能說明 |
備注 |
1 |
雙向運行 |
操作上下進出口處鑰匙開關,可實現上行或下行 |
|
2 |
緊急停止 |
按上下進出口處急停按鈕,可使扶梯停止運行 |
|
3 |
檢修運行 |
操作檢修盒,可進行檢修點動運行 |
|
4 |
梯級安全照明 |
扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 |
|
5 |
扶手帶入口安全裝置 |
扶手帶入口處有異物則設備停止運行 |
|
6 |
梯級安全運行裝置 |
梯級發生斷裂下陷時設備停止運行 |
|
7 |
梳齒板安全裝置 |
梯級與梳齒板之間夾入異物則設備停止運行 |
|
8 |
扶手帶安全裝置 |
發生扶手帶斷裂則設備停止運行 |
|
9 |
梯級鏈安全裝置 |
梯級鏈斷裂或超過延伸長度則設備停止運行 |
|
10 |
圍裙板安全裝置 |
梯級與圍裙板之間夾入異物則設備停止運行 |
|
11 |
超欠速安全裝置 |
當設備運行速度大于額定速度的20%或下于額定速度的80%時,設備停止運行 |
|
12 |
超載安全裝置 |
運行電流大于額定電流15%則設備停止運行 |
|
13 |
松閘安全裝置 |
制動裝置沒有安全打開或失靈則設備停止運行 |
|
14 |
靜電保護 |
消除梯級運行(踏板)在運行中產生的靜電 |
|
15 |
驅動鏈斷鏈保護 |
當驅動鏈斷裂或過長時設備停止運行 |
|
16 |
非操作逆轉保護 |
設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
|
17 |
斷、錯相保護 |
動力電源缺相或錯相時設備停止運行 |
|
18 |
短路保護 |
電源回路短路時設備停止運行 |
|
19 |
故障顯示(中文) |
設備運行發生故障時,自動顯示故障發生部位 |
|
20 |
變頻驅動 |
使設備啟動平穩,無乘客時慢速或停止,可節能40%,減少蜂值電流70% |
八、教學扶梯實訓設備用途:
TRY-FT215型教學扶梯實訓設備,為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位的PLC電氣控制教學、考核而研制,可用于課堂演示、電梯電氣控制原理性操作及實訓實習。實訓設備人為隱蔽地設置了幾十項電路故障,學生借助原理圖分析、判斷故障,全面真實的了解電梯電氣故障及排除,是進行電梯技能培訓考核的理想教學設備。
九、教學扶梯實訓設備主要實訓項目:
1、扶梯扶手帶安裝與調整實訓設備
2、扶梯梯級安裝與調整實訓設備
3、扶梯曳引機系統安裝與調整實訓設備
4、扶梯驅動機構安裝與調整實訓設備
5、扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
6、扶梯潤滑系統組裝與實訓實訓設備
7、扶梯安全保護系統組裝與動作實訓實訓設備。
