首頁 / 產品中心 / 樓宇、電梯、家電、空調系列 / 透明仿真教學電梯模型 / 內容

電梯安裝維修保養實訓考核設備

電梯安裝維修保養實訓考核設備
  • 型號:TRYDT-2016F
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRYDT-2016F電梯安裝維修保養實訓考核設備

一、電梯安裝維修保養實訓考核設備描述

TRYDT-2016F電梯安裝維修保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求,采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

TRYDT-2016F電梯安裝維修保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構,且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道,不僅方便進行教學與實訓,而且營造了電梯安裝、維修與保養的真實情景。實訓設備由控制系統采用串行通信的VVVF微機電梯控制系統,曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能,又科學、合理的整合電梯安裝、維修與保養的學習功能,是該裝置的特點。

實訓時,采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人,采用光幕屏蔽井道,防止學生或動物誤入井道等多重安全防護措施,保證教學與實訓的安全。

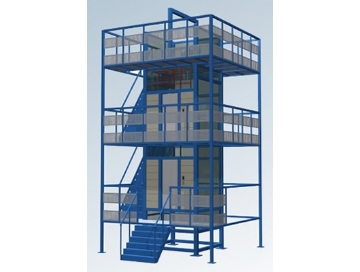

電梯安裝維修保養實訓考核設備

(圖片為參考,以實物為準)

二、電梯安裝維修保養實訓考核設備技術參數

◎工作電源:三相五線供電AC380V/220V±7.5%50Hz;

◎參考尺寸:4500×3700×8000mm(長×寬×高);

◎安全保護措施:具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能,符合相關的國家標準;

◎最大功率消耗≤7.5kW。

三、電梯安裝維修保養實訓考核設備配置清單:

規格型號

額定載荷

升降行程

臺面尺寸

備注

SJG實訓電梯1

500kg

5米

1.4*1.35米

四、SJG實訓電梯主要用料明細:

序號

材料名稱規格

用途

產地

1

δ3mm花紋鋼板sus304不銹鋼

門

上海寶鋼

100*40H16方管

橫軸架

10#軌道型鋼

導軌

100*40矩形管、δ14,16鋼板

門架面板

橫軸架

2

液壓泵CBN系列齒輪泵

液壓系統

泰興鼎坤

液壓油46#

上海

雙層高壓油管

威陽西北橡膠

油缸筒Φ60*5×2

無錫四方精密無縫管

活塞桿Φ40×2

泰興鼎坤

密封件、防塵圈

臺灣鼎基

3

電機

380V2.2Kw

榮成市華宇機電有限公司

電器原件

電源線路控制

正泰集團

4

其他配件

滑輪、鏈輪

泰興鼎坤

HRB軸承、鋼珠

哈爾濱

鏈條、照明燈

泰興鼎坤

其他

使用說明書/保修卡/合格證

五、SJG實訓電梯詳細用料配置:

序號

名稱

技術規格

備注

1

門

δ3mm花紋鋼板sus304不銹鋼

60*40

H16方管

2

道軌

10#

軌道C型鋼

3

門架面板橫軸架

100*40δ1011

矩形管鋼板

4

油缸筒

¢60*5(2只)

內徑精磨

5

活塞桿

¢40(2只)

高碳鉻軸承鋼(外徑精磨)

6

活塞

¢60(2只)

耐磨鑄鐵

7

Y型密封圈

¢60(2只)

華而卡

8

臺面

1.4*1.35*2.5

3mm厚花紋板及70×70H16方管

9

高壓油管

DN848MPa

咸陽航空油管

10

液壓件接頭

¢8

蘇州

11

電磁閥

JBZE8

蘇州

12

高壓齒輪泵

E304

泰興鼎坤

13

控制變壓器

BK50C-380V220V36V24V12V6V

德力西

14

交流接觸器

CJXZ-1210

德力西

15

中間電磁繼電器

JZX-22FD-4Z

德力西

16

行程開關

LX19-001

德力西

17

按鈕

NB4

德力西

18

電磁閥

直流-24V

德力西

19

漏電斷路器

DZ47-36D10

德力西

20

雙色信號燈

AD16-22D/S

德力西

20

額定載荷

500kg

操作高度5000mm

注:自產品交貨起壹年內,正常使用情況下,由于產品質量原因(非使用不當?shù)热藶樵?造成的設備故障,免費保修。
