四層透明仿真雙聯教學電梯

四層透明仿真雙聯教學電梯
  • 型號:TRYDT-2000
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

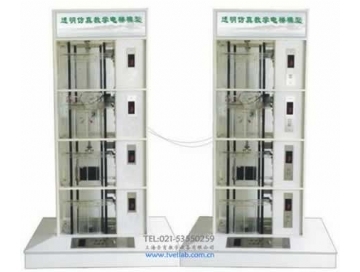

TRYDT-2000四層透明仿真雙聯教學電梯

一、四層透明仿真雙聯教學電梯簡介

TRYDT-2000四層透明仿真雙聯教學電梯是在TRYDT-2008透明仿真教學電梯模型的基礎上,經二次研究開發出來的。從外型尺寸上來講,其實就是兩臺單臺透明仿真教學電梯模型;主要區別在編程及其實功能實現上不一樣,即由兩臺單梯的控制線路并聯,進行邏輯控制,共用層站外召喚按鈕,雙聯電梯的運行特點是采用就近的原則。(即假設一臺電梯的轎廂在四樓,另一臺在三樓,此時如一樓有召喚信號,則三樓的電梯響應召喚信號,四樓的不響應)。

本電梯是根據最常見的升降式電梯結構,采用透明有機材料制成,其結構與實際電梯完全相同,且?guī)缀蹙邆淞藢嶋H電梯的所有功能。

電梯的電氣控制系統采用可編程控制器(PLC)實現邏輯智能控制,交流變頻調速(VVVF)驅動,其硬件構的組成及功能與實際電梯完全一樣。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。四層透明仿真雙聯教學電梯

二、四層透明仿真雙聯教學電梯基本結構:四層透明仿真雙聯教學電梯

1、機房部分:包括曳引機、限速器、電磁制動器;

2、控制柜部分:總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備;

3、井道部分:包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等;

4、廳門部分:包括廳門、召喚按鈕廂、樓層顯示裝置等;

5、轎廂部分:包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。

三、四層透明仿真雙聯教學電梯基本功能

A.超速安全保護系統

當電梯發生意外事故時,轎廂超速或高速下滑(如鋼絲繩折斷,轎頂滑輪脫離,曳引機蝸輪蝸桿合失靈,電機下降轉速過高等原因)。這時,限速器就會緊急制動,通過安全鋼索及連桿機構,帶動安全鉗動作,使轎廂卡在導軌上而不會下落。

B.轎廂、對重用彈簧緩沖裝置

緩沖器是電梯極限位置的安全裝置,當電梯因故障,造成轎廂或?qū)χ囟椎谆驔_頂時(極限開關保護失效),轎廂或?qū)χ刈矒魪椈删彌_器,由緩沖器吸收電梯的能量,從而使轎廂或?qū)χ匕踩珳p速直至停止。

C.門安全觸板保護裝置

在轎廂門的邊沿上,裝有活動的安全觸板。當門在關閉過程中,安全觸板與乘客或障礙物相接觸時,通過與安全觸板相連的聯桿,觸及裝在轎廂門上的微動開關動作,使門重新打開,避免事故發生。

D.門機力矩安全保護裝置

門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時,就增加了關門力矩,于是通過相連的行程開關使轎廂門和廳門自動重新打開,從而避免事故發生。

E、廳門自動閉合裝置

電梯層門的開與關,是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后,門鎖的機械鎖鉤嚙合,此時電梯才能啟動運行。

F.終端極限開關安全保護系統

在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控,轎廂發生沖頂或蹲底時,終端極限開關動作,發出報警信號并切斷控制電路,使轎廂停止運行。

四、四層透明仿真雙聯教學電梯主要技術參數:

1、外形尺寸:長×寬×高1450×1160×2400

2、凈重量:160kg

3、載重量:5kg

4、控制方式:PLC控制(PLC要求:繼電器輸出;輸入輸出點數至少56點;)

可選用的PLC品牌:松下、三菱)

5、調速方式:交流變頻調速

6、結構形式:四層站

7、曳引機:速比15:1模數1.5(蝸輪減速器)

8、拖動電機:型號:JW524電壓:AC220V50Hz功率:0.18KW轉速:1400rpm

透明仿真教學電梯配置清單(松下雙機)

序號

名稱

單位

數量

備注

01

電梯井道

1×2

02

電梯底座

1×2

03

松下FP-XC60可編程控制器

1×2

04

VFNC1S—2004P—W型變頻器(東芝)

1×2

安裝在電氣控制板上

05

松下PLC專用通訊電纜(AFC8513)

1

工具包內

06

松下PLC編程軟件(FPWINGR)及電梯程序光盤

1

編程軟件、電梯程序

07

到站提示電鈴

1

安裝在電梯架頂部

08

曳引電動機

1×2

安裝在電梯架頂部

09

蝸輪減速器

1×2

安裝在電梯架頂部

10

連軸器

1×2

安裝在電梯架頂部

11

電磁制動器

1×2

安裝在電梯架頂部

12

曳引輪

1×2

安裝在電梯架頂部

13

導向輪

2×2

安裝在電梯架頂部

14

限速器

1×2

安裝在電梯架頂部

15

旋轉編碼器

1×2

安裝在電梯架頂部

16

導軌

4×2

安裝在井道上

17

對重裝置

1×2

安裝在導軌上

18

對重重塊

2×3

裝在底盤包裝箱內(使用時取出)

19

彈簧緩沖器

2×2

安裝在電梯底座上

20

鋼絲索

2×7

安裝在井道中

21

限速器鋼索張緊裝置(重塊)

1×2

安裝在電梯底座上

22

隨行電纜

1×2

安裝在井道中

23

永磁感應器

1×2

安裝在井道中

24

樓層召喚盒

4×2

安裝在各樓層外部

25

轎廂內操縱盒

1×2

安裝在電梯底座外部

26

樓層顯示裝置

5×2

安裝在各樓層及底座外部

27

轎廂

1×2

安裝在導軌上

28

安全鉗

2×2

安裝在轎廂架底部

29

導靴

2×2

安裝在轎廂架頂部

30

門機裝置

1×2

安裝在轎廂上

31

照明燈

2×2

安裝在轎廂一側

32

風扇

1×2

安裝在轎廂背部

33

電氣控制板

1×2

安裝在電梯架一側

34

報警蜂鳴器

1×2

安裝在電氣控制板上

35

故障設置板

1

安裝在電器控制板上

36

DC12V電源板

1×2

安裝在電氣控制板上

37

交流接觸器

1×2

安裝在電氣控制板上

38

漏電脫扣器

1×2

安裝在電氣控制板上

39

接線電路板

1×2

安裝在電氣控制板上

40

極限開關(上、下)

1×2

安裝在井道上、下部

41

內六角扳手(M2、M3、M5、M6)、活動扳手150mm

各1只

工具盒內

42

軸用擋圈鉗6#、尖嘴鉗

各1把

工具盒內

43

十字螺絲刀Φ3、Φ6

2

工具盒內

44

一字螺絲刀Φ3、Φ6

2

工具盒內

45

502膠水

1

工具盒內

46

常用螺釘

若干

47

毛巾

1

48

教學電梯使用說明書

2

資料
