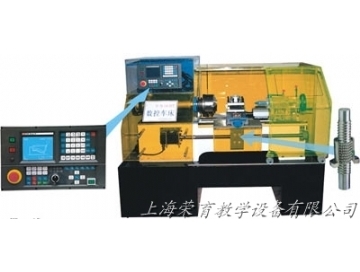

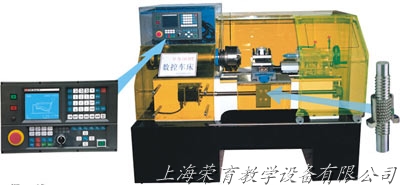

TRY-6136數控教學車床

一·數控教學車床簡介

TRY-6136數控教學車床是上海榮育教學設備有限公司研制的教學科研用數控機床設備。該機床是典型的機電一體化產品，除采用穩定可靠的K1TB-II-E車床用數控系統外，硬件配置更具有相當?shù)膭傂?、強度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗培訓設備。采用四工位自動回轉刀架，通過編程對各種軸類，盤類等塑料零件能自動完成加工任務，如外圓柱面、圓錐面、圓弧面、螺紋等工件的切削加工，并能進行切槽，鉆孔等工作。

二·數控教學車床特點

1、穩定可靠的K1TB-II－E專用車床數控系統；

2、全自動四工位數控回轉刀架，能滿足較復雜零件的加工使用要求；

3、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；

4、采用高級變頻調速電機驅動主軸，實現無級變速，保證切削線速度穩定；

5、操作方便舒適，符合現代人機工程學的優化思想；

6、車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；

7、外形美觀大方，彰顯實驗場所品質。

三·數控教學車床用途

1、相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；

2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；

3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；

4、開展數控機床結構及控制原理、數控編程及機床操作、CAD/CAM等專業課程專項培訓。

四·數控系統主要功能

1、國內唯一一家從外置到內核均與日本FANUC全面兼容的系統；

2、系統采用硬件插補技術，快進速率可達12米/分；

3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；

4、控制精度高，脈沖當量為0.02mm；

5、有串行RS232通訊接口功能，可與計算機聯機通訊；

6、采用電子齒輪比，簡化傳動結構，提高機床工作精度；

7、系統具有軟、硬件限位，保證工作安全；

8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。

五·數控教學車床主要技術參數
