數控銑床綜合實訓考核裝置
- 型號:TRYSK-30B
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

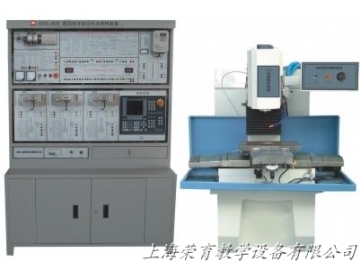

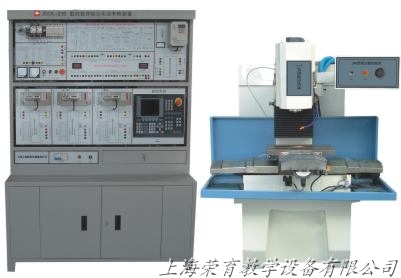

TRYSK-30B數控銑床綜合實訓考核裝置
產品簡介:
TRYSK-30B數控銑床綜合實訓考核裝置是我公司繼RY數控機床實驗臺系統推出后,面向市場開發的又一數控培訓設備。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業培訓的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班,安裝、維修電工技師班,安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
TRYSK-30B型數控銑床綜合實訓考核裝置,具有以下獨特優點:
●該裝置采用開放式結構、模塊化設計,既可用于教學、用于操作演示也可用于現場裝卸訓練
●以市場占有率最高的SIEMENS數控系統為實訓對象
●學生掌握數控控制原理,使得受訓者在機械、電氣等諸方面得到現場般的訓練,使其留下深刻的印象
●涉及的內容豐富:數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等
●柜內電器排布與選型完全按照現行機床生產廠家的模式
●結構新穎,造型美觀,采用生產型機床,使學生直接對金屬制品進行生產加工。
●電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程,達到工業生產現場實習效
一、數控銑床綜合實訓考核裝置組成部分
TRYSK-30B型數控銑床綜合實訓考核裝置是由西門子(SINUMERIK802Cbaseline)數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及TRY-240教學生產兩用型數控銑床等組成。
二、數控銑床綜合實訓考核裝置實驗實訓考核項目
▲數控銑床802C系統操作編程實驗(配TRY240銑床)
▲主軸變頻單元的運行與故障診斷實驗
▲全數字交流伺服電機運行與故障診斷實驗
▲數控銑床電氣控制設計與分析實驗
▲數控各單元的連接、控制與故障診斷實驗
▲低壓電氣元件的原理、性能和接線實驗
▲PLC、編程、接線及在數控機床中的應用
▲數控銑床的冷卻與照明及故障診斷實驗
▲數控機床RS232通訊實驗
▲數控機床電子手輪實驗
▲絲桿螺距誤差補償實驗
▲數控銑床故障設計排除考核28項
三、數控實訓銑床規格:
主軸鉆夾頭裝夾范圍 |
3、4、6、8、12mm |
主軸轉速范圍 |
150-5000rpm |
主電動機功率 |
0.55kw |
工作臺面積(長X寬) |
400mm×240mm |
工作臺三向行程(X、Y、Z) |
400×200×250mm |
T型槽數及寬度 |
3×12mm |
重復定位精度 |
0.005mm |
機床外形尺寸:長×寬×高 |
1120×1170×1500mm |
重量 |
500kg |
四、數控銑床綜合實訓考核裝置技術性能:
1、輸入電源:三相四線制380V交流電源。
2、結構:考核柜為鐵質鈑金噴塑結構,堅固耐用;
3、工作環境:溫度-10℃–+40℃
4、整機功耗:<3KW
5、考核柜尺寸:1370×600×1890mm
