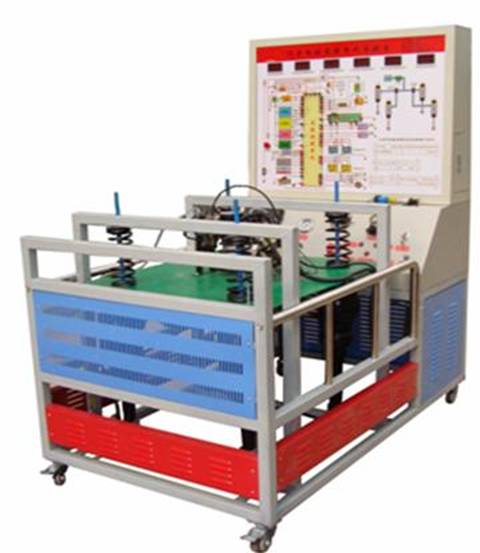

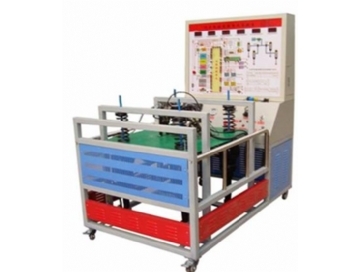

凌志400電控懸架系統實訓臺

（一）凌志400電控懸架系統實訓臺簡介

1、整體采用優質鋼板骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。實驗臺背面設置對開門，方便維修。右則邊設置故障系統。底部采用帶剎車的萬向輪，移動和固定兩相宜方便調整設備的擺放位置。整機堅固耐用又美觀大方。

2.面板采用大型彩色噴繪原理圖的高級教學面板,表面加裝有機玻璃保護及鋁合金邊框包裹。

（二）凌志400電控懸架系統實訓臺結構組成

凌志400車門開關、剎車開關、高度控制開關、空氣懸掛電腦、左前輪空氣懸掛、右前輪空氣懸掛、左后輪空氣懸掛、右后輪空氣懸掛、左前、右前、左后、右后高度傳感器、干燥器和空氣泵、前高度控制閥、后高度控制閥、排氣閥，診斷座、發電機充電模擬、節氣門開度模擬、轉向傳感器、大型彩色噴繪電路原理圖、故障設置和排除盒，附使用說明書與實驗指導書，相關課題的教學資料。

（三）凌志400電控懸架系統實訓臺功能特點

1、指針式儀表檢測工作氣壓；

2、數字儀表顯示各高度傳感器工作電壓

3、模擬路面情況、載荷變化情況、行駛狀況進行電腦自動調整；

4、外接式電腦檢測端子，便于檢測；

5、可讀取故障碼；

6、外接發光二極管，顯示各電路工作狀況；

7、故障模擬系統、便于學生考試；

8、萬向腳輪框架，便于移動教學。

9、充分展示空氣懸掛系統的組成結構，模擬汽車在各種行駛狀況，展示空氣懸掛系統隨行駛狀況變化而自動升高、降低及電控避震的阻尼變化等工作過程。

10、故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。

（四）凌志400電控懸架系統實訓臺技術參數

外觀尺寸：1000×1650×1850mm

電源：220V

蓄電池：60AH/12V
