TRY-28B通用電力拖動(帶直流電機)實驗室設備

一、通用電力拖動(帶直流電機)實驗室設備簡介:

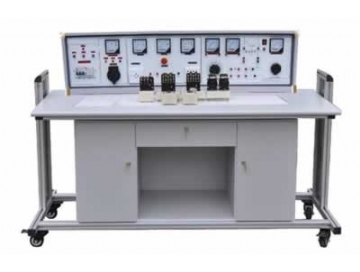

TRY-28B通用電力拖動(帶直流電機)實驗室設備是在 “TRY -28A通用電力拖動實驗室設備”的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗臺研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該實驗臺把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本實驗臺安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該實驗臺是廣大學校一步到位、上規模、上檔次的理想選擇。

二、通用電力拖動(帶直流電機)實驗室設備結構與功能：

1、學生臺桌:

配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。

2、示教控制臺:

能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。

3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。

4、通用電力拖動實驗臺:

(1)電源輸入指示

(2)UFU、VFU、WFU三相電源輸入熔斷器

(3)電源總開關:具有漏電，過載、短路保護功能

(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。

(5)電流表2A3只，分別指示U、V、W相電流輸出值。

(6)急停按鈕:按到底切斷實驗臺電源

(7)三相四線輸出接線座

(8)三相電源插座

(9)220v市電插座，供外接儀器使用

(l0)電源開關:控制"交直流調壓電源"

(11)FU：交直流調壓電源保險座

(12)0～240V交流輸出0～240V交流輸出接線座

(13)0～220V直流輸出0～220V直流輸出接線座

(14)電壓表250V:指示調壓電源的輸出電壓值

(15)Ra、Rf調節旋鈕

(16)Ra、Rf接線座

(17)直流電機Ia、If指示表

三、實驗器材配備：以二十四座為例：

序號	名稱	型號（或規格）	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	〃	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	〃	3×13	已裝元件盒上
6	鈕子開關	KN1×2	〃	3×13	已裝元件盒上
7	行程開關	LXl9-001	〃	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	〃	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	〃	4×13	已裝元件盒上
l0	倒順開關	KO-3380V/10A	〃	１×I3	已裝元件盒上
11	三相閘刀	380Vl5A	〃	1×13	已裝元件盒上
12	三相雙投閘刀	380Vl5A	〃	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	〃	2×13	已裝元件盒上
14	時間繼電器	JS₇-1A380V	〃	2×13	已裝元件盒上
I5	變壓器	BK-25W380V/6.3V36V	〃	１×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
l7	尖咀鉗		把	１×13
18	螺絲刀		把	3×13
19	萬用表	MF-47型	只	1×13	大號、小號平頭、十字
20	電動機	Y/Δ380V	臺	2×13
21	直流電機		臺	１×13

四、通用電力拖動(帶直流電機)實驗室設備實驗內容：

1．閘刀開關正轉控制線路	2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路	4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路	6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路	8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路	10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路	12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動	14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路	16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路	18．C620車床電氣控制線路
19．手動降壓起動	20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路	22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路	24．主電路聯鎖控制線路
25．直流電機啟動	26．直流電機的調速
27．直流電機的反轉	28．直流電機制動實驗
