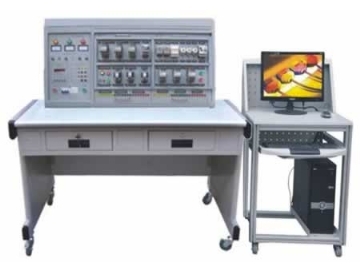

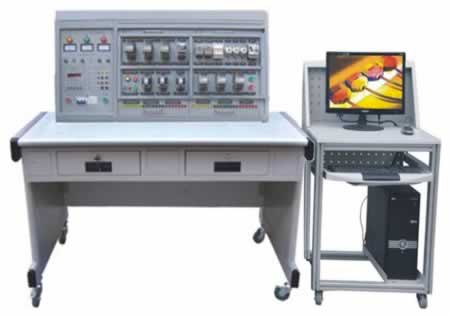

TRYXK-755DTP電力拖動PLC技能實訓裝置

一、電力拖動PLC技能實訓裝置功能簡介：

TRYXK-755DTP電力拖動PLC技能實訓裝置綜合了《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》等相關的實驗及實訓教學內容而研發。實訓臺采用掛箱結構，實訓項目可擴展性強，可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

二、電力拖動PLC技能實訓裝置特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

三、電力拖動PLC技能實訓裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、設備容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

四、電力拖動PLC技能實訓裝置配置：

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、DW-71電力拖動培訓組件（一）

2、DW-72電力拖動培訓組件（二）

3、DW-73電力拖動培訓組件（三）

4、PLC主機及轉換器培訓組件（三菱FX1N-24mR）

5、SC-09編程通訊電纜

6、仿真軟件

7、工控組態軟件

8、三相異步電動機380VY/△接法，帶離心開關2臺

五、電力拖動PLC技能實訓裝置實訓項目:

（一）電力拖動部分

1、閘刀開關正轉控制線路

2、接觸器點動正轉控制線路

3、具有自鎖的正轉控制線路

4、具有過找保護的正轉控制線路

5、倒順開關控制正反轉控制線路

6、接觸器聯鎖的正反轉控制線路

7、按鈕聯鎖的正反轉控制線路

8、按鈕接觸器復合聯鎖控制線路

9、自動往返行程控制線路

10、接觸器控制串聯電阻降壓起動線路

11、時間繼電器控制串聯電阻降壓控制線路

12、手動Y/△降壓起動

13、接觸器控制Y/△降壓起動

14、時間繼電器控制Y/△降壓起動

15、QX3-13型Y/△自動起動控制線路

16、半波整流能耗制動控制線路

17、全波整流能耗制動控制線路

18、C620車床電氣控制線路

19、手動降壓起動

20、單相運行反接制動控制線路

21、電動葫蘆電氣控制線路

22、C6163車床電氣控制線路

23、控制電路聯鎖控制線路

24、主電路聯鎖控制線路

（二）PLC綜合訓練部分

1、與、或、非邏輯功能測試

2、定時器、計數器功能測試

3、跳轉、分支功能測試

4、移位寄存器實訓

5、數據處理功能實訓

6、微分、位操作實訓

7、藝術彩燈造型的PLC控制

8、PLC控制三相異步電動機自鎖正轉控制

9、PLC控制三相異步電動機正反轉控制

10、PLC控制三相異步電動機Y/△啟動控制

11、PLC控制三相異步電動機降壓啟動控制

12、PLC控制三相異步電動機能耗制動控制

13、PLC控制C620車床電氣控制線路

14、PLC控制C6163車床電氣控制線路
