TRY-318F通用智能型電工電子電拖(帶直流電機、三相可調)實驗室設備

一、通用智能型電工電子電拖實驗室設備簡介

TRY-318F 通用智能型電工、電子、電力拖動實驗室成套設備（帶直流電機、三相可調）在“TRY-318E通用電工、電子、電力拖動（帶直流電機）實驗室設備”的基礎上增加0～380V三相可調調壓環節。其他功能、結構完全相同。

二、通用智能型電工電子電拖實驗室設備特點：

該設備是在“通用電工、電子、電力拖動實驗室成套設備”的基礎上增加了直流電機的調速環節，直流實驗電機等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路、直流電機有機的融于一體，大大節省實驗室，節省管理人員，節省資金。大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

三、通用智能型電工電子電拖實驗室設備結構與配備：

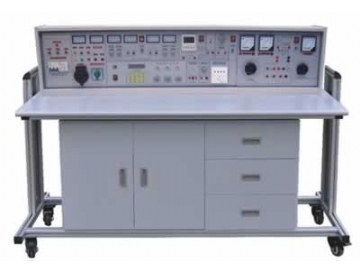

1、實驗桌:見彩圖14頁，一臺二座，桌子外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下都是元件儲存柜，放置元器件。

2、實驗臺:在TRY-18C通用電工、電子實驗室成套設備的基礎上增加直流電機調速環節，Ia、If指示環節，0～220V直流電源。學生實驗桌及示教控制臺各配備一臺。

3、示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150cm×70cm，用于講解、演示。

4、實驗器材配備:

26臺三相180W電動機，13臺直流電機100W，26只時間繼電器，78只交流接觸器，156只交直流電表，13只MF-500型萬用表，39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。

5、用戶自備教學器材：示波器(型號不限)，晶體管毫伏表等。

四、通用智能型電工電子電拖實驗室設備實驗項目:

能完成" TRY-318A 通用智能型電工實驗室設備"、" TRY-318B 通用電子實驗室設備"和" TRY-28B通用電力拖動實驗室設備"的全部實驗項目
